三轴挂载式SYIY A8摄像组件结构设计

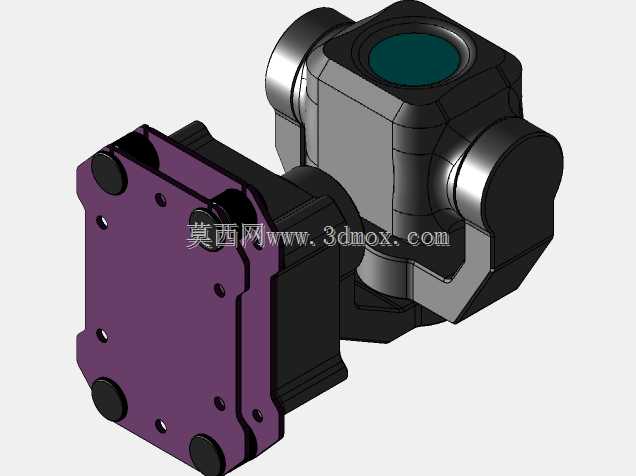

　　这款三轴挂载式摄像组件的结构设计，核心围绕多姿态下的稳定视觉采集需求展开，在工业巡检、移动机器人探测、小型设备视觉导航等场景中，这类组件需要在载体颠簸、姿态快速变化的工况下，始终保持镜头光轴指向稳定，避免画面抖动带来的识别误差。从结构布局来看，镜头主体采用近似立方体的核心舱设计，三个正交方向的轴系分别对应俯仰、横滚、航向三个自由度的转动调节，每个轴端的圆柱形结构集成了转动副与走线空间，既保证了转动范围覆盖全向探测需求，又避免了线缆在转动过程中出现拉扯、磨损的问题。

　　核心舱正面的镜头安装位做了下沉式台阶设计，镜头外圈的限位结构可以保证光学元件安装时的同轴度，避免装配偏差导致的光轴偏移，舱体外壳的棱角做了小圆弧过渡处理，既减少了结构应力集中，也能在紧凑安装空间内避免与周边部件发生干涉。后侧的紫色安装基板是整个组件与载体连接的核心接口，基板上分布的多个安装孔位按照等强度原则排布，四个角位的沉孔用于穿装固定螺钉，孔位周边的凸台结构可以增加基板局部强度，避免螺钉锁紧时基板发生形变，中间区域的小孔用于内部电路的接插件对位，保证装配时电路接口可以快速对接，不需要额外调整走线位置。

　　从安装边界来看，整个组件的外轮廓尺寸适配小型挂载平台的安装空间，三个轴系的转动范围经过限位设计，转动过程中组件最大外伸尺寸不会超出安装基板的边界范围，避免转动时与载体上的其他结构发生碰撞。基板后侧的黑色凸台是驱动模块的安装位，每个轴系对应的驱动单元都集成在对应轴端的舱体内，走线从轴系中心的通孔穿过，连接到后侧基板上的控制电路，这种中空轴走线的设计可以把所有线缆都隐藏在结构内部，既提升了整体外观的整洁度，也避免了线缆外露在复杂工况下被剐蹭损坏的风险。

　　设计过程中优先考虑了组件的刚性与重量平衡，核心舱采用对称式布局，三个轴的转动中心尽量与组件整体质心重合，减少转动时的偏载力矩，降低驱动单元的负载，提升动态响应速度。安装基板的厚度经过受力校核，在保证四个安装点固定后整体形变不超过光学系统允许的公差范围的前提下，尽可能去除非受力区域的材料，降低整体重量。镜头舱的外壳壁厚均匀，避免注塑或者机加工过程中出现缩痕、形变，保证镜头安装位的尺寸精度。

　　在实际应用中，这类组件可以搭载在小型巡检机器人上，用于设备外观缺陷检测、仪表读数识别，也可以挂载在小型无人机上用于低空航拍、电力线路巡检，不同场景下只需要更换后侧安装基板的孔位适配不同的安装接口，核心的三轴转动舱体部分不需要做结构改动，具备一定的通用性。结构上的密封槽设计预留了密封件安装位置，可以根据使用场景选择加装密封圈，满足防尘、防泼溅的使用要求，拓展了组件的环境适应能力。每个转动轴的端盖都采用可拆卸设计，后期维护时不需要拆解整个核心舱，只需要拆开对应轴端的端盖就可以对驱动单元、传动部件进行检修，降低了后期维护的难度。
