紧凑型迷你ITX微型工业主机结构

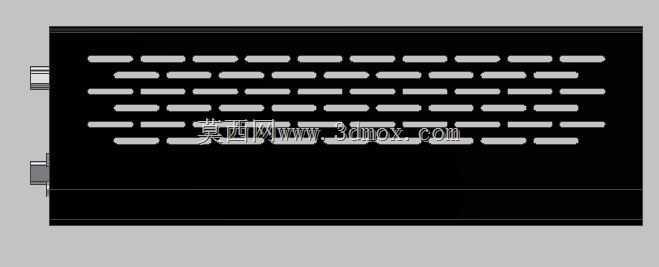

　　这款紧凑型迷你主机的结构设计，核心面向嵌入式工业控制、小型办公终端、边缘计算节点这类对安装空间有严格限制的部署场景，区别于传统塔式ATX主机的大体积设计，整机采用方正紧凑的立方体构型，所有接口集中布置在单侧立面，方便现场布线时的线缆整理与插拔操作，不会因为多线缆接入占用额外的侧向空间。从结构布局来看，机箱外壳采用一体化金属弯折成型，顶面与侧面统一开设长条状通风栅格，栅格的开孔方向顺着内部风道的走向排布，既可以保证内部发热元件的自然对流散热，又能避免大尺寸开孔带来的异物侵入风险，栅格的开孔宽度控制在2mm以内，符合常规工业现场的防尘防护基础要求。

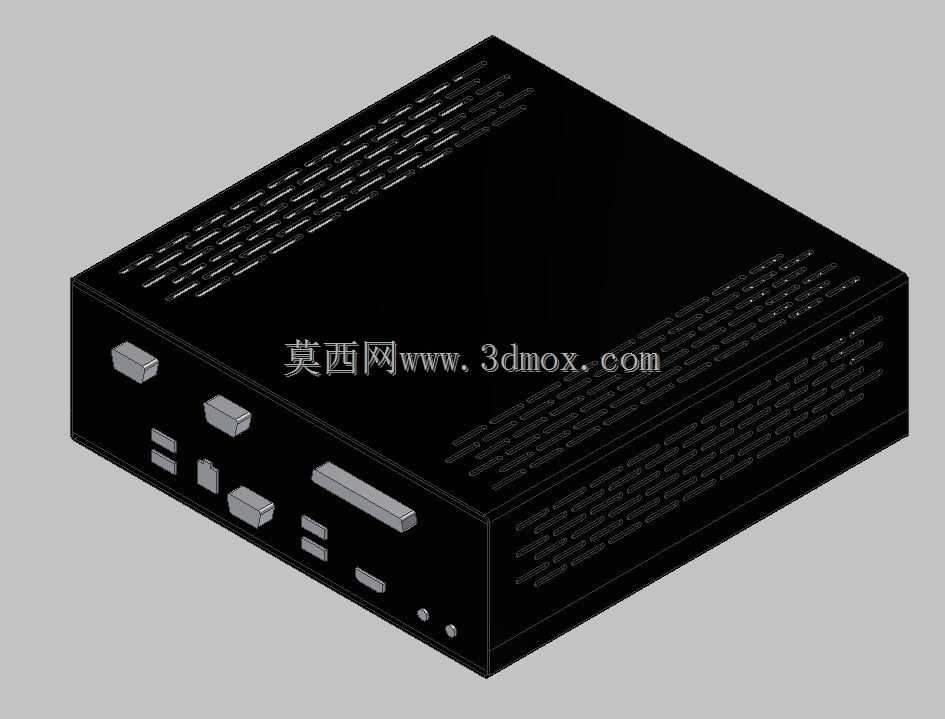

　　前面板区域的接口排布遵循常用操作优先的原则，将频繁插拔的USB接口、音频接口布置在靠近操作侧的下半区域，不常插拔的显示输出、存储扩展接口布置在上半区域，接口之间预留足够的插拔间隙，即使是带加固外壳的工业级连接器，也不会出现相邻接口互相干涉无法插入的问题。内部结构适配Mini-ITX规格的嵌入式主板，对应Intel NM10芯片组的低功耗平台，存储扩展区域预留了mSATA固态硬盘的安装位，同时兼容2.5英寸SATA机械硬盘的安装空间，内存槽位支持两根标准SO-DIMM DDR3笔记本内存，所有内部部件的安装位都设计了免工具快拆的卡扣结构，现场维护时不需要额外携带专用工具，就能完成存储、内存部件的更换升级。

　　机箱的安装边界充分考虑多场景部署需求，底部预留标准VESA安装孔位，可以直接挂载在显示器背部、设备机柜内壁或者工业设备的控制仓内，不需要额外定制安装支架，整机的边角都做了R3的圆角钝化处理，避免安装维护过程中尖锐边角划伤操作人员。从结构强度设计来看，机箱壳体采用1.2mm厚度的冷轧钢板弯折成型，拼接处采用点焊加折边咬合的工艺，整体抗形变能力满足工业现场的振动工况要求，即使是在有持续小幅振动的设备旁部署，也不会出现壳体共振、接口松动的问题。

　　散热结构的设计上，没有采用额外的主动散热风扇，依靠壳体的大面积金属接触面和栅格通风孔实现无风扇被动散热，适配低功耗平台的发热特性，既消除了风扇故障带来的设备宕机风险，也避免了风扇运转带来的积尘问题，适合长期无人值守的运行场景。接口区域的钣金开孔精度控制在0.1mm公差范围内，所有接口的位置与主板接口座完全对齐，不会出现接口偏移导致插头无法插入的问题，每个接口周边都做了向内的翻边处理，既提升了开孔处的结构强度，也能引导插头顺利对准接口。整机的装配逻辑采用分层堆叠的方式，主板固定在底部的安装基座上，存储部件通过独立的支架固定在主板侧方，电源模块布置在远离接口的另一侧，各个部件之间预留3mm以上的安全间隙，避免部件之间的电磁干扰，同时也给空气流通预留足够的通道，保证内部热量可以顺利传导到壳体表面散发出去。
