参数化SELMEG级钢格板承载结构

　　这类栅格承载结构在工业场景里的覆盖范围极广，不管是生产车间的操作平台铺板、设备周边的巡检走道、厂区地下管网的沟道盖板，还是物流仓储区域的高空货架层板、市政工程里的雨水篦子，都能看到同结构原理的构件身影。和实心钢板铺板相比，栅格结构的自重优势非常明显，同等承载能力下，整体用钢量能降低六成以上，同时不会积留积液、积尘，生产现场的切削液、冲洗废水、散落的粉尘都能直接透过栅格缝隙落到下方收集区域，不会在行走表面积留造成滑倒风险，通风透光的特性也能降低平台下方区域的照明与通风配套成本。

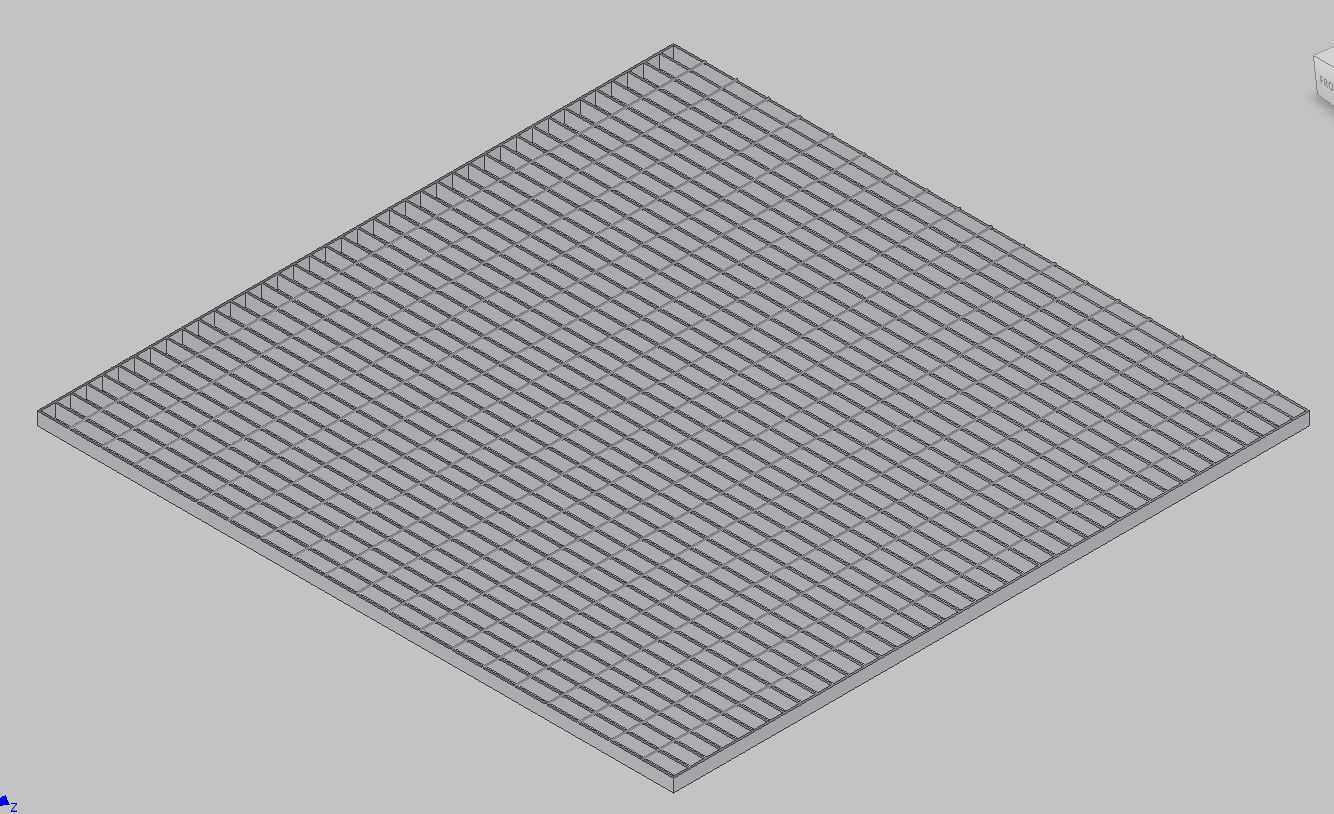

　　从结构设计逻辑来看，这款栅格采用了正交排布的受力体系，承载方向的扁钢作为主要受力构件，垂直方向的扭绞方钢或者扁钢作为横向连接杆，所有交叉节点都做了刚性连接处理，避免受力时单根扁钢出现侧向失稳。参数化的设计逻辑是这个构件最实用的特点，设计人员不需要从零开始绘制每一根栅条，只需要调整首个草图里的整体长宽尺寸、栅条间距、扁钢厚度与高度参数，整个模型就能自动更新重构，不管是需要适配1米宽的巡检走道，还是3米宽的大型设备操作平台，都能快速生成对应尺寸的三维模型，不需要重复做排布、剪切、对齐这类重复性建模工作，能大幅缩短项目前期的结构建模周期。

　　实际选型应用时，首先要明确安装边界的固定方式，如果是作为钢平台铺板使用，栅格的四周边框需要和下方的支撑钢梁做可靠固定，通常采用焊接固定或者专用安装夹固定，相邻两块栅格之间要预留不小于3毫米的安装间隙，避免温度变化产生热胀冷缩导致构件起拱。如果是作为沟道盖板使用，需要根据沟道的净跨尺寸调整栅条的排布方向，保证主受力扁钢沿着沟道跨度方向布置，两端的搁置长度不能小于25毫米，防止车辆或者重物碾压时出现盖板移位、坠落的风险。

　　承载能力匹配是设计环节的核心要点，每平米24Kg的单位重量对应的扁钢规格，能满足常规工业巡检走道的均布载荷要求，人员行走、小型工具推车通行都不会出现明显变形，如果应用在有重型叉车通行的厂区通道，或者有大型设备堆放的平台区域，就需要调整扁钢的厚度与高度参数，缩小栅条之间的间距，提升整体承载能力。栅格表面的处理方式也可以根据使用场景调整，普通室内干燥环境可以直接做防锈漆处理，室外或者潮湿腐蚀环境则需要做热浸镀锌处理，提升构件的抗腐蚀能力，延长使用寿命。

　　建模过程中需要注意几个容易出错的细节，首先是栅条交叉位置的处理，不能简单做交叉重叠，要模拟实际生产中的压焊或者铆接节点，保证模型的结构受力分析和实际构件一致；其次是边框的处理，四周边缘要采用和主受力扁钢同规格的材料做包边处理，避免边缘栅条受力变形；最后是安装孔位的预留，如果采用安装夹固定的方式，需要在对应位置预留标准尺寸的安装孔，孔位的位置要避开下方钢梁的加劲板位置，保证现场安装时能顺利对位。

　　这类栅格构件的互换性很强，同规格的产品可以直接替换，不需要单独定制，在工业项目的改扩建过程中，只需要测量原有栅格的尺寸、扁钢规格、栅距，就能快速匹配到对应的替换构件，不需要重新测绘建模。参数化模型的另一个优势是可以直接导出到有限元分析软件里，调整载荷参数就能快速计算出不同尺寸、不同规格栅格的变形量与应力分布，给选型设计提供准确的数据支撑，避免选型过小造成安全隐患，也不会因为选型过大造成材料浪费。
