卧式带安装支架10K阻值可调电位器结构

　　做电子设备结构设计这么多年，可调电位器是控制回路里绕不开的基础元件，这次建模的这款10K卧式电位器，是针对小空间板载安装场景做的结构还原，完全贴合量产实物的装配边界。先从实际应用场景说，这类电位器常用在小型家电的参数调节面板、工控板卡的信号校准回路、音频设备的音量增益调节、实验测试台的阈值微调工位，不像大尺寸的多圈精密电位器用在高精度校准台，这款单圈碳膜电位器主打常规调节场景的成本与可靠性平衡，调节行程对应轴柄旋转270度左右，刚好覆盖0到10K的全阻值变化区间，不会出现空转行程过大导致的调节精度浪费。

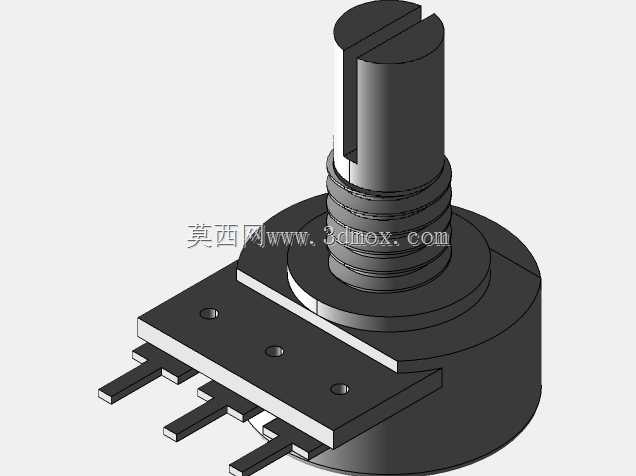

　　从结构设计思路上，建模时优先还原了安装适配性：底部的卧式安装支架带三个定位孔，孔位间距匹配常规PCB板的焊盘孔距，三个插脚的伸出长度、引脚间距完全符合波峰焊的工艺要求，插脚厚度做了0.8mm的还原，刚好能插入标准1.0mm孔径的PCB焊盘，不会出现插装时引脚弯折或者间隙过大焊锡虚焊的问题。轴柄部分做了扁位开槽设计，这个细节是很多新手建模容易忽略的——扁位是用来匹配旋钮的止转结构，开槽则是方便卡簧固定轴套，防止调节时轴柄被拔出，轴柄上的螺纹段长度对应面板安装的最大厚度，常规设备面板厚度在1到3mm区间，这个螺纹段长度刚好能配标准六角螺母锁紧，锁紧后轴柄的晃动量控制在0.1mm以内，调节时不会出现松垮的手感。

　　再看外形尺寸与安装边界，整个电位器的主体圆柱直径控制在16mm，安装支架的总宽度20mm，从PCB板面到轴柄顶端的总高度22mm，这个尺寸刚好适配大部分紧凑型设备的内部空间，不会和周边的电容、接插件等元件产生干涉。建模时特意还原了碳膜腔体的密封台阶结构，这个结构是用来阻挡日常使用中的灰尘、潮气进入碳膜片区域，避免长期使用后出现阻值跳变、调节卡顿的问题，很多廉价电位器就是省略了这个密封台阶，使用半年左右就会出现接触不良的故障。实际选型时，这款电位器的额定功率是0.05W，工作电压上限50V，完全满足低压控制回路的使用需求，调节扭矩控制在20到50mN·m，旋转手感顺滑不会过紧或者过松，用户调节时能清晰感知阻值变化的反馈。

　　从装配逻辑上，建模时拆分了五个核心部件：底部插脚支架、碳膜基座、旋转动片、轴柄组件、锁紧螺纹套，每个部件的配合公差都按实际量产的注塑件公差做了预留，比如轴柄和基座的配合间隙留了0.05mm，既保证旋转顺畅，又不会出现径向窜动；动片和碳膜片的接触压力按实物做了结构限位，保证接触电阻稳定在10mΩ以内，不会因为振动出现接触断开的问题。很多新手在做电子设备结构建模时，容易把电位器的尺寸做的过于随意，要么插脚位置不对导致PCB无法布线，要么轴柄高度不对导致面板安装后旋钮突出量不符合人机工程要求，这款模型的所有尺寸都参考量产实物做了校准，不管是用来做设备的结构干涉检查，还是做面板布局的人机验证，都能直接调用，不需要再反复核对尺寸调整。另外，卧式安装的结构相比立式电位器，能大幅降低设备内部的高度方向占用，适合薄型化的电子设备设计，比如桌面式小型控制器、壁挂式的小型传感终端，都能优先选用这类结构的电位器，安装时不需要在PCB上预留过大的高度空间，布线时三个引脚可以直接走板底线路，不需要额外做避让处理。
