雷赛DMA860H步进驱动器三维结构模型

项目分类:变压器/电感器 发布时间:2025-02-09 ID:920622
  • 雷赛DMA860H步进驱动器三维结构模型
  • 雷赛DMA860H步进驱动器三维结构模型

  做非标自动化设备电控布局的工程师,对雷赛DMA860H这款步进驱动器肯定不会陌生,这次还原的三维结构,完全按照实物测绘的尺寸来做,外壳的散热筋高度、接线端子的排布间距、安装孔的定位尺寸都和实物一致,能直接拖进装配体里做电控柜布局干涉检查,不用再自己花时间测绘建外形。

  从实际应用场景来说,这款驱动器主要适配86系列两相步进电机,在中小型自动化设备里用得极多,比如皮带输送线的工位移位、点胶机的XYZ轴驱动、小型雕刻机的进给传动、包装设备的送膜拉料机构,只要是对成本敏感、对定位精度要求不是纳米级的开环运动控制场合,基本都能看到它的身影。它的供电范围覆盖交流20V到80V,直流24V到80V,能适配车间里常见的220VAC经变压器降压后的供电,也能直接接开关电源输出的直流母线,不用额外做电压转换,这也是它在中小设备里普及率高的原因之一。

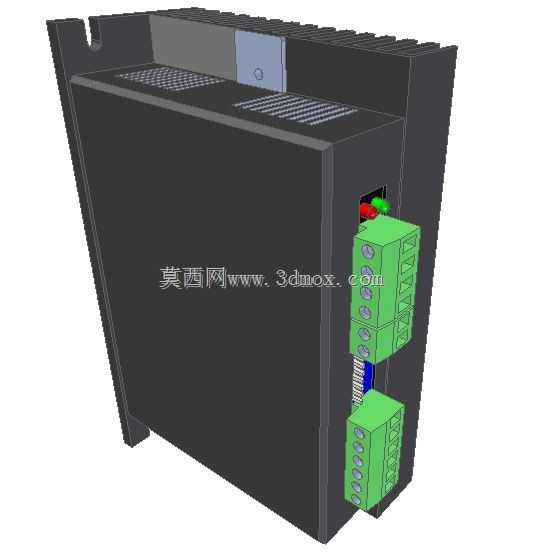

  从功能特性上看,这款驱动器采用的是细分驱动技术,最大能做到256细分,能有效降低步进电机低速运行时的振动和噪音,输出电流最大可以到7.2A,能驱动大部分扭矩在4N·m到12N·m之间的86步进电机,足够应对大部分中低负载的直线或旋转传动场景。驱动器侧面的绿色接线端子分上下两组,上面一组是强电和电机接线端,分别接交流或直流电源、电机的A+A-B+B-两相绕组,下面一组是信号控制端,接脉冲、方向、使能信号,端子的引脚间距是5.08mm,和市面上通用的接线端子规格完全匹配,建模的时候特意把端子的插拔空间留出来了,不会出现装配后插不进接线端子的问题。

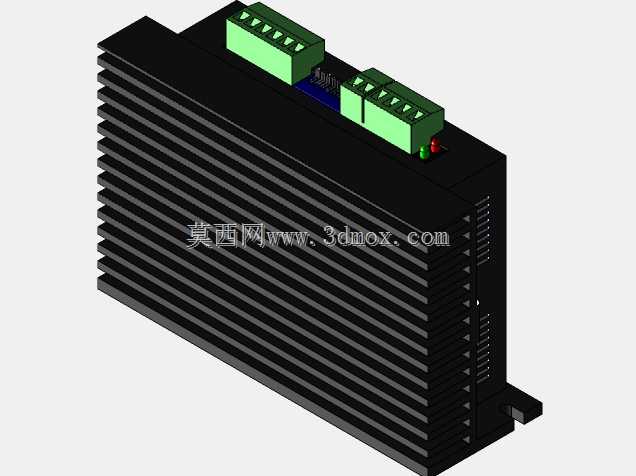

  设计思路上,这款驱动器的外壳采用铝挤型拉伸工艺,整个主体是一体化的铝型材壳体,表面做了黑色氧化处理,侧面的散热筋是顺着壳体长度方向排布的,自然对流散热的时候,空气能顺着筋条的缝隙流通,不用额外加装散热风扇就能满足额定负载下的散热需求,只有在长时间满负载运行的场合才需要额外加辅助散热。壳体两端是塑料端盖,上面预留了状态指示灯的开孔,通电后电源、故障、运行状态的指示灯能直接从端盖位置透出,现场调试的时候不用拆外壳就能判断驱动器工作状态。

  外形尺寸方面,这款驱动器的主体长度是151mm,宽度是97mm,高度是52mm,安装孔是在壳体底部的两个凸耳上,孔中心距是143mm,安装孔直径是4.5mm,适配M4的安装螺丝,建模的时候把安装凸耳的厚度、沉孔深度都做出来了,做电控柜安装板布局的时候,能直接在安装板上对应位置打安装孔,不用再核对实物尺寸。接线端的出线方向是垂直于安装面朝向外侧,接线后线缆的弯曲半径预留了15mm的空间,不会出现线缆弯折过度导致绝缘层破损的问题。另外驱动器顶部的散热筋高度是3mm,筋条间距是4mm,建模的时候没有把筋条做简化,做热仿真分析的时候可以直接用这个模型计算散热面积,不用再重新补画散热结构。

  很多工程师做电控布局的时候习惯用简化方块代替驱动器,往往会忽略接线端子的突出高度、散热筋的占用空间,最后装配的时候才发现和旁边的断路器、接触器干涉,或者线缆弯折空间不够,这个模型把所有外部结构细节都还原了,包括端子上的接线螺丝位置、状态灯的开孔位置、壳体上的品牌标识凹槽,不管是做设备的整体外观渲染,还是做电控柜的布线模拟,都能直接使用,不用再二次修改结构。另外这款驱动器的安装方式是卧式贴装在安装板上,不支持导轨安装,建模的时候也没有多余的导轨卡扣结构,完全和实物一致,不会给选型和结构设计造成误导。
