带减速箱大功率直流驱动电机结构设计

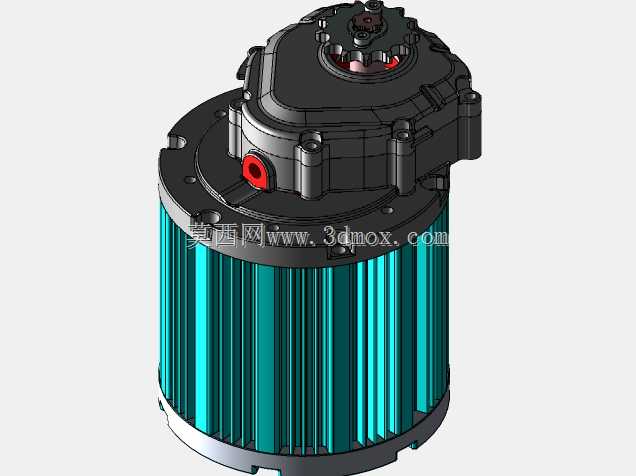

　　这款集成减速机构的驱动单元，主要面向轻型电动两轮车、小型电动特种作业车、低速代步设备的动力输出场景，在实际选型应用中，这类集成式动力单元相比分体式电机加外接减速的结构，能大幅缩减动力总成的安装占用空间，减少传动链路的连接误差，降低整车装配环节的同轴度调校工作量。从结构设计逻辑来看，上部的减速箱采用压铸铝壳体结构，壳体上预留的注油孔与密封结构，能够保证齿轮传动副在长期运行过程中的润滑密封性，避免高速运转时润滑脂渗漏，同时壳体表面的加强筋结构，既提升了箱体的结构刚性，抵御齿轮啮合产生的径向冲击力，也能在运行过程中辅助散发齿轮啮合产生的热量。

　　下部的电机主体采用轴向散热筋结构，散热筋沿电机壳体周向均匀分布，在车辆行进过程中，气流能够顺着散热筋的轴向沟槽快速通过，带走定子绕组运行产生的热量，相比光滑壳体结构，散热面积提升超过40%，能够支撑电机长时间额定功率输出，避免高温导致的磁钢退磁问题。在安装边界设计上，电机下端盖预留了圆周分布的安装孔位，能够适配不同车型的平叉安装接口，减速箱输出端采用花键轴结构，能够直接和传动链轮或者轮毂连接，不需要额外加装连接法兰，输出轴的密封结构采用双唇口油封，能够抵御户外行驶过程中的泥水、灰尘侵入减速箱内部，延长齿轮与轴承的使用寿命。

　　设计过程中，将减速比设定为2.35，是综合考量了电机额定转速与车轮目标转速的匹配关系，这个减速比能够让电机始终工作在高效转速区间，既保证起步阶段的扭矩输出能力，满足爬坡、重载起步的动力需求，也能在高速巡航时降低电机转速，减少不必要的能耗与振动噪音。减速箱内部的齿轮采用斜齿传动设计，相比直齿结构，斜齿啮合的重合度更高，传动过程中的冲击更小，运行噪音更低，能够有效提升骑行过程中的平顺性，齿轮的支撑轴承采用深沟球轴承搭配推力轴承的组合结构，能够同时承受径向传动载荷与轴向窜动力，避免齿轮在大扭矩输出时出现偏磨问题。

　　在细节设计上，电机壳体与减速箱壳体的连接面采用止口定位结构，装配时能够自动保证电机输出轴与减速箱输入轴的同轴度，降低装配难度，连接螺栓采用均匀圆周分布的设计，能够让结合面的压紧力均匀分布，避免长期运行后出现结合面渗油的问题。电机的动力出线端设置在减速箱侧方的预留接口位置，走线方向避开了安装干涉区域，同时接口处采用防水密封接头，能够满足户外使用的防水要求。这类集成式动力单元在实际应用中，不需要用户自行匹配减速机构与电机的连接参数，能够直接作为完整动力总成进行装配，大幅缩短整车厂的动力系统开发周期，同时集成化的结构也减少了外部连接件的数量，降低了后期使用过程中的故障点。在三维建模过程中，所有安装孔位、配合止口、输出轴尺寸都严格按照实际量产的装配公差进行绘制，壳体的壁厚、加强筋的分布都经过结构强度校核，能够直接用于后续的装配干涉检查、安装工装设计，也可以作为同类型动力产品开发的参考结构，帮助设计人员快速评估动力总成的布置空间，验证不同安装角度下的周边部件干涉情况。
