带行星减速结构的直流行星齿轮电机

　　这款集成行星减速结构的直流动力单元，在小型自动化装备、民用智能传动场景里的适配性极强，日常做小型输送线的驱动端、智能小车的行走动力、桌面级工装的回转驱动、小型阀门的执行端动力时，都能匹配对应的负载需求。不同于普通无减速的直流电机，它通过内置的行星齿轮组完成转速与扭矩的转换，能在较低的输出转速下提供足够的驱动扭矩，避免普通直驱电机低转速下扭矩不足、堵转烧损的问题。

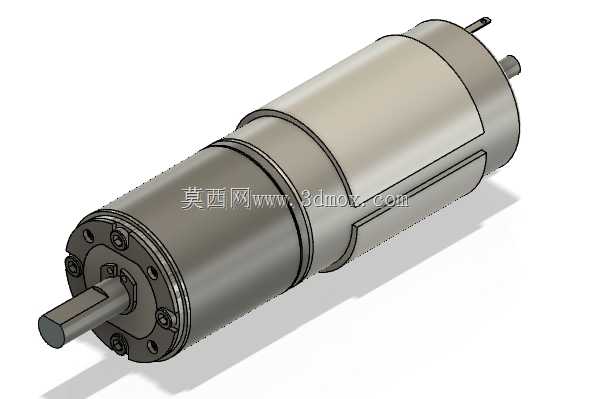

　　从结构设计逻辑来看，整机采用同轴串联的布局，后端为直流电机本体，前端嵌套行星减速舱，输出轴与电机转子保持同轴线，这种布局能最大程度压缩径向安装空间，对于安装空间局促、要求动力单元与负载同轴布置的场景十分友好。设计时将减速级的内齿圈直接集成在前端金属壳体内壁，省去了额外的内齿圈固定零件，既减少了装配环节的累计误差，也提升了减速舱的结构刚性，承受冲击负载时不会出现齿圈移位导致的打齿问题。行星轮采用均布设计，三个行星轮同时与太阳轮、内齿圈啮合，传动过程中载荷被均匀分配到三个啮合点，相比单级齿轮传动，相同模数下能承受更大的输出扭矩，同时传动过程的振动更小，运行噪音更低。

　　输出端采用双轴承支撑结构，靠近输出端面的轴承承受径向负载，靠近减速级的轴承辅助定位输出轴，即使输出端承受一定的径向偏载，也不会出现轴系窜动、齿轮啮合偏磨的问题。输出轴为标准D型切面设计，配套的传动轮、联轴器无需额外做键槽加工，仅通过顶丝即可完成周向固定，装配时的对中难度更低，适合小批量设备的快速装配调试。电机本体的外壳采用拉制金属型材，表面精度高，既可以通过外壳做夹持式安装，也能配合前端法兰的安装孔做端面固定，两种安装方式都能保证整机的同轴度要求。

　　实际选型应用时，需要注意整机的安装边界：径向最大尺寸为减速舱的外圆直径，安装时夹持位要避开后端电机的引线出口位置，避免夹伤供电引线；轴向尺寸从输出轴端面到后端尾轴的总长度，要预留至少5mm的引线弯折空间，避免引线长期处于弯折受力状态导致断线。输出轴的伸出长度适配常规的联轴器、同步带轮的安装宽度，若需要加装更长的传动件，要核算轴的悬臂长度，避免悬臂过长导致轴承承受额外的弯矩，缩短整机使用寿命。

　　在功能特性上，这款动力单元的传动效率保持在较高水平，行星齿轮的啮合间隙控制在小范围内，正反转切换时的回程空程小，对于需要频繁正反转、定位精度有一定要求的小型回转机构，能减少反向动作的位置误差。直流供电的特性让它可以方便地匹配调速模块，通过调整供电电压即可实现输出转速的线性调节，配合编码器还能实现闭环的转速控制，满足不同工况下的转速需求。日常维护时，减速舱内的润滑脂可以满足长时间运行需求，无需频繁加注润滑，适合免维护要求的民用设备、小型自动化装置使用。

　　做三维建模时，要重点注意几个配合尺寸的公差：输出轴与轴承的配合采用过渡配合，轴承与前端盖的轴承室采用过盈配合，避免运行过程中轴承外圈跟转；行星轮与行星销的间隙要控制在合理范围，既要保证行星轮灵活转动，又不能间隙过大导致传动晃动；内齿圈与壳体的同轴度公差要严格控制，否则会出现传动卡滞、啮合噪音大的问题。建模时还要预留引线的出线空间，后端盖的出线孔要做倒角处理，避免引线被壳体锐边割破绝缘层。
