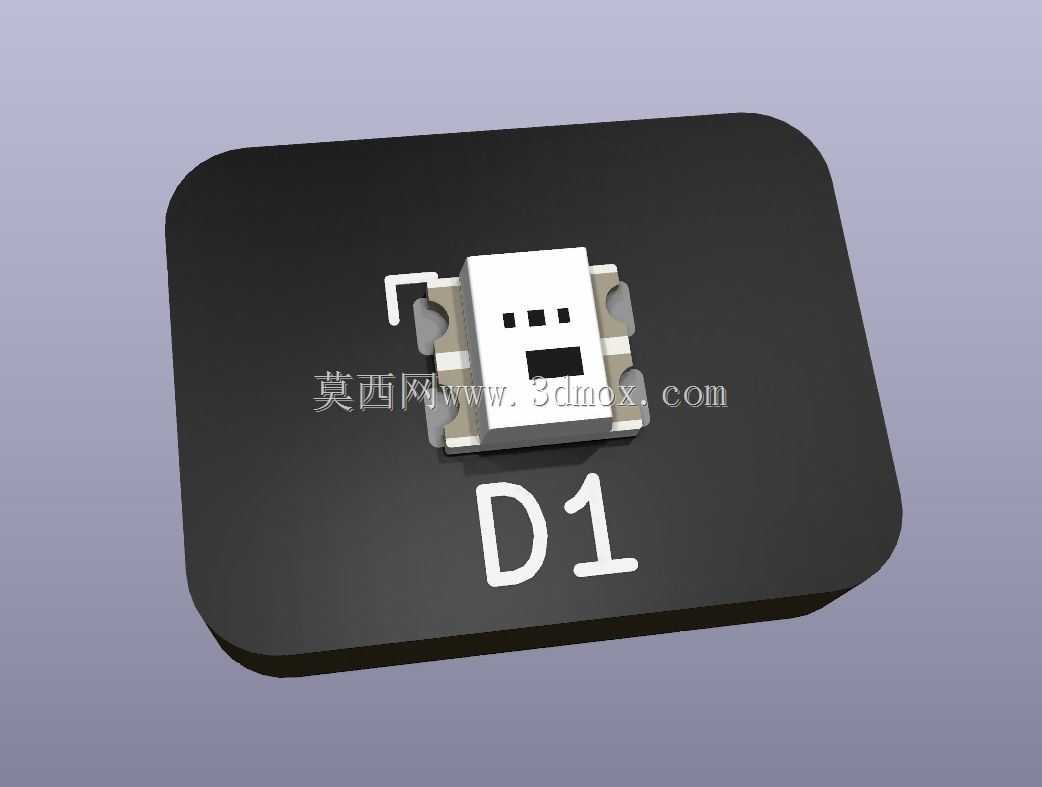

WS2812C-2020贴片RGB发光元件三维结构

　　在消费电子、智能穿戴、景观亮化、工业状态指示等大量需要高密度彩色灯光输出的场景中，贴片式RGB集成LED是核心的发光执行元件，这类元件将控制电路与发光芯片封装在极小的SMD壳体内，无需额外外置驱动芯片即可实现单灯独立寻址的全彩发光效果，大幅简化了灯光系统的布线复杂度与控制逻辑设计难度。本次构建的三维结构对应2020封装规格的WS2812C型集成RGB LED，建模过程优先参考官方公开的器件规格书标注尺寸，对规格书中未明确标注的封装细节，结合实物测绘的比例关系做工程化还原，保证模型在结构设计阶段的装配参考价值。

　　从实际应用场景来看，这类2020封装的集成RGB LED常被用在空间受限的产品内，比如TWS耳机的状态指示灯带、小型机械键盘的单键背光、便携智能设备的交互提示灯组、微型亮化模组的像素点，相比更大尺寸的5050、3528封装同类型器件，2020封装的占位面积更小，能够在单位面积内布置更高密度的发光像素，实现更细腻的灯光显示效果，但同时对PCB焊盘的设计精度、钢网开孔的匹配度、回流焊的温度曲线控制都提出了更高要求，这也要求结构设计阶段所用的元件三维模型必须准确还原引脚位置、封装本体高度、引脚共面度等关键装配参数，避免出现设计阶段预留间隙不足、焊盘对位偏差导致的生产不良。

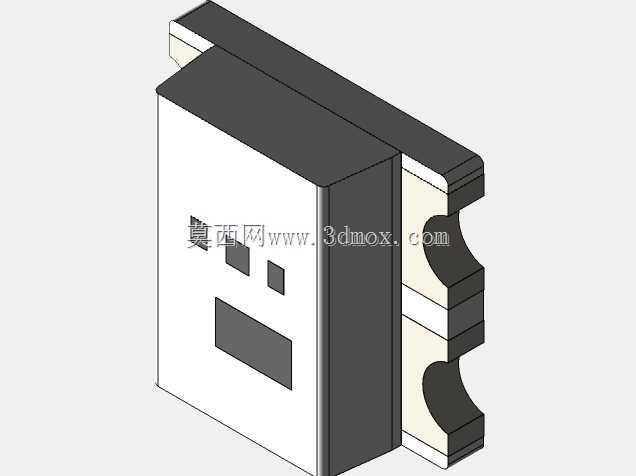

　　建模过程中，首先确定了封装本体的长宽基准边界，2020封装即代表本体长宽尺寸为2.0mm×2.0mm，本体高度结合同规格器件的通用参数设定，保证器件贴装后不会超出产品结构预留的高度空间；引脚部分严格按照规格书标注的引脚间距、引脚宽度、引脚伸出长度建模，还原了翼形引脚的弯折形态，能够直接用于PCB封装的匹配校验，在结构干涉检查时可以准确模拟焊锡浸润后的引脚占用空间，避免设计完成后出现元件与周边结构件、壳体的硬干涉。对于封装顶部的发光区结构，模型还原了封装胶体的外形轮廓，能够在做导光结构设计时，准确模拟发光面的位置与角度，辅助设计师调整导光柱的位置、角度与遮光结构的布局，减少后期手板验证阶段的改模次数。

　　设计思路上，没有对封装内部的晶圆、键合线等不可见结构做冗余建模，所有建模特征都围绕结构设计、装配校验的实际需求展开，省略了对结构设计无参考价值的内部细节，保证模型轻量化的同时，所有与装配相关的关键尺寸都严格匹配实物参数。对于规格书中未明确标注的封装倒角、胶体边缘弧度等细节，结合同系列同封装尺寸器件的实物形态做合理还原，既不做过度的艺术化修饰，也不会因为过度简化导致模型与实物偏差过大影响设计参考。在引脚的建模上，特意还原了引脚底部的共面度特征，能够在做DFM可制造性检查时，辅助判断焊盘设计的合理性，提前识别因为引脚悬空导致的虚焊风险。

　　从安装边界来看，该器件采用标准SMD回流焊安装方式，建模时预留了焊盘焊接所需的侧边间隙，模型本体与周边结构件的安全间隙参考行业通用的0.2mm最小间隙设定，在做整机结构布局时，直接调用该模型即可完成元件占位，不需要额外调整元件的安装空间预留。对于需要做灯光效果仿真的场景，模型的发光面位置准确，能够导入渲染软件中模拟不同发光角度、不同亮度下的实际出光效果，辅助设计师评估灯光的均匀性、可视角度是否满足产品设计需求。

　　在实际的工程设计流程中，这类标准化的贴片元件三维模型是电子结构设计库中的基础组成部分，准确的元件模型能够大幅减少结构设计阶段的反复核对工作量，不需要设计师每次使用该元件时都重新对照规格书建模，也能避免因为手动建模的尺寸偏差导致的生产问题。该模型还原了器件的所有外部装配特征，既可以用于PCB布局阶段的元件占位校验，也可以用于整机结构的干涉检查，还能用于产品效果图的渲染展示，覆盖从设计验证到成果展示的全流程使用需求。针对这类微型SMD元件，建模时的尺寸公差控制在0.02mm以内，完全满足消费电子产品、工业控制产品的结构设计精度要求，不会因为模型尺寸偏差导致设计失误。
