贴片式铝电解电容1uf50v封装结构

　　在消费电子、工业控制板卡、小型电源模块的PCB布局设计中，贴片式电解电容的选型与封装匹配直接影响整板的焊接良率与长期运行可靠性，这款1μF、50V规格的贴片铝电解电容，是低压直流滤波、信号耦合、电源退耦场景里的常用被动元件，很多刚接触板级结构设计的工程师容易忽略这类元件的三维占位，只按照 datasheet 上的二维焊盘尺寸预留空间，最后在SMT贴片时出现元件与周边高器件干涉、焊盘对位偏移、过波峰焊时电容本体倾斜的问题，这类问题在高密度布线的小型化控制板上尤为常见。

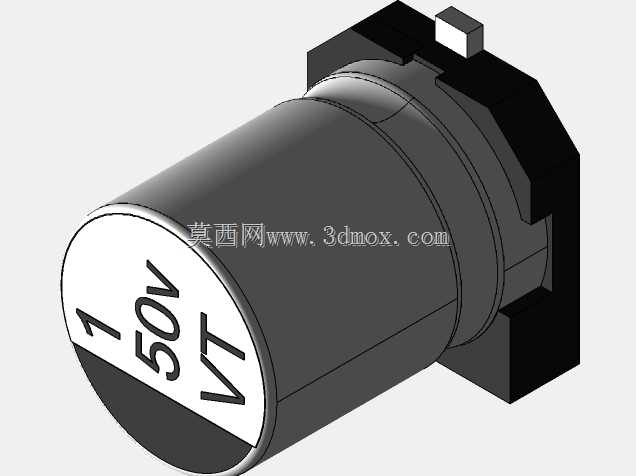

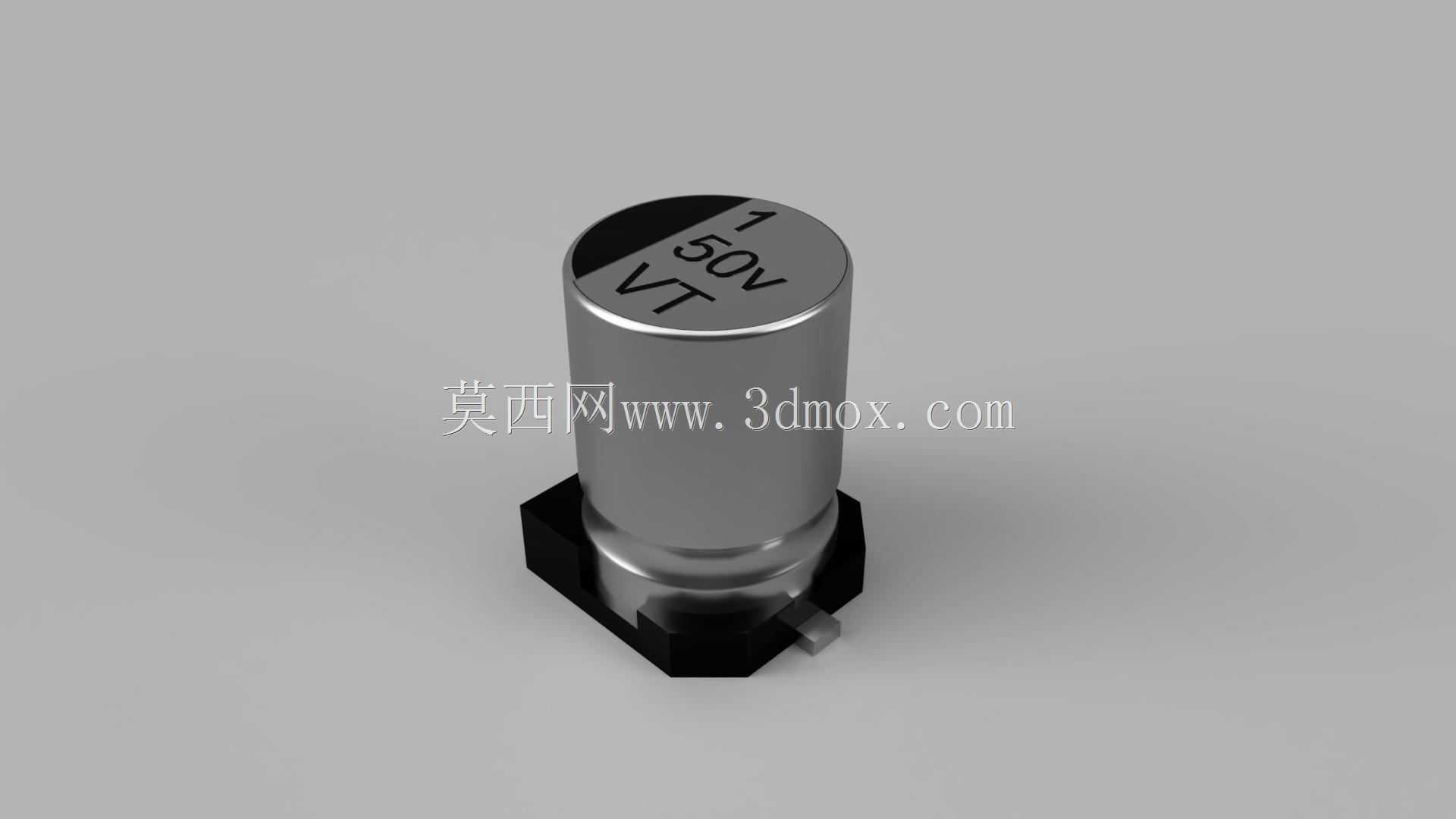

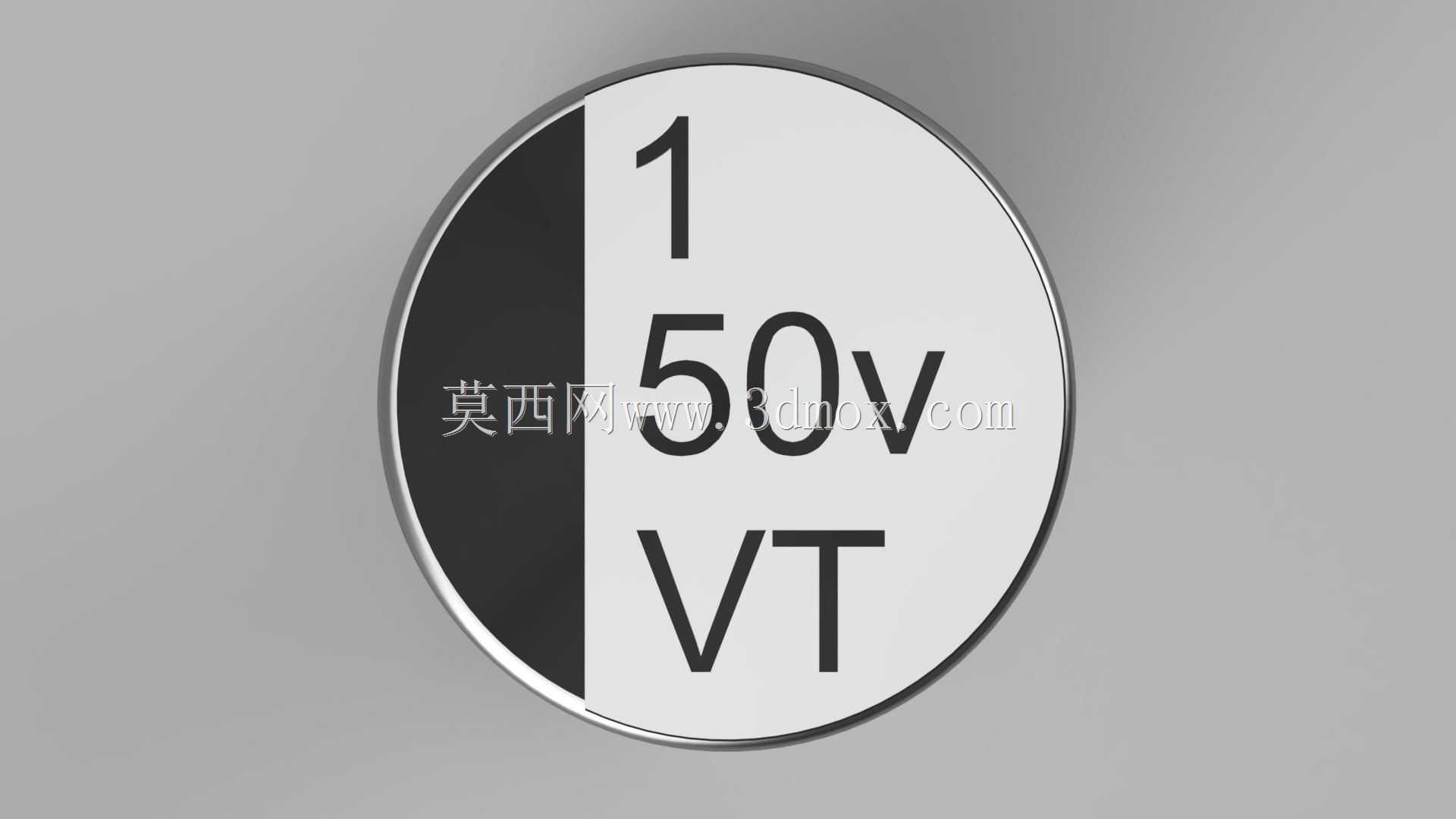

　　从结构设计的角度看，这款SMD电解电容采用立式圆柱本体加底部黑色塑封底座的结构，本体直径5mm，总高度控制在常规贴片元件的兼容尺寸范围内，底座上伸出的两个贴片引脚与PCB焊盘直接贴合，不需要像直插电解电容那样做引脚折弯、剪脚处理，适配全自动SMT生产线的高速贴装流程。本体顶部的极性标识做了清晰的凹槽加字符标注，在三维建模时特意还原了顶部的极性标记细节，避免设计人员在封装调用时搞反正负极，要知道电解电容反接不仅会导致电容失效漏液，严重时还会引发鼓包、爆浆，直接烧坏周边电路元件。

　　设计这款三维模型的时候，首先考虑的是安装边界的准确性：底座的长宽尺寸严格对应实际元件的贴装占位，引脚的伸出长度、宽度以及与本体的相对位置完全按照量产元件的实测尺寸建模，没有做简化处理，很多通用封装库中的电解电容模型会省略底座的台阶结构，导致在做PCB装配干涉检查时，误判电容与周边贴片电阻、电容的间隙，实际贴装后出现元件挤碰的问题。本体的金属外壳做了哑光金属质感的还原，顶部的字符印刷位置、极性斜切角的角度都和实物保持一致，方便在做整机BOM可视化核对时，快速识别元件规格与极性。

　　从实际应用场景来说，这款电容常被布置在DC-DC电源模块的输出端做高频滤波，或是布置在芯片的电源引脚附近做退耦，吸收电源线上的尖峰干扰，在布局时需要注意，电容本体要尽量靠近芯片的电源引脚，缩短走线长度，同时要预留出足够的焊接空间，避免和周边的接插件、散热片产生位置冲突。在做板级热设计的时候，还要考虑电解电容的工作温度范围，不要把这类元件布置在功率MOS管、整流桥这类发热器件的正上方，长期高温烘烤会加速电解液挥发，缩短电容的使用寿命，这个三维模型可以直接导入PCB结构仿真中，模拟不同布局下的元件间隙、热辐射影响范围，提前规避布局风险。

　　很多工程师在做三维封装库的时候，习惯把电解电容做成简化的圆柱加方块，忽略了底座的突出结构、引脚的弯折弧度，实际上这些细节在做DFM可制造性检查的时候非常关键：如果引脚的位置建模不准，SMT编程时的吸嘴取料位置就会出现偏差，导致贴装时元件吸偏；如果底座的高度建模不准，在做板卡堆叠的时候，会误判板间间隙，导致组装时电容顶到上层板的走线或者元件。这款模型在建模时对这些细节都做了精准还原，本体与底座的配合台阶、引脚与底座的衔接处都做了符合实际工艺的圆角处理，没有出现生硬的直角拼接，和实际量产元件的外观结构完全一致。

　　在小型化便携设备的设计中，这类SMD电解电容的高度选型非常关键，很多超薄设备对板上元件的总高度有严格限制，这款5mm直径的电容总高度控制在常规薄型设备的允许范围内，模型的高度尺寸完全按照实物测量值绘制，可以直接用于设备内部的空间堆叠检查，不需要额外调整尺寸。另外，模型的极性标识位置和实物保持一致，在导出装配图的时候，可以直接在图上标注极性方向，给SMT生产人员提供清晰的作业指导，减少极性贴反的生产事故。
