PMDU封装SOD-123FL贴片电子元件结构

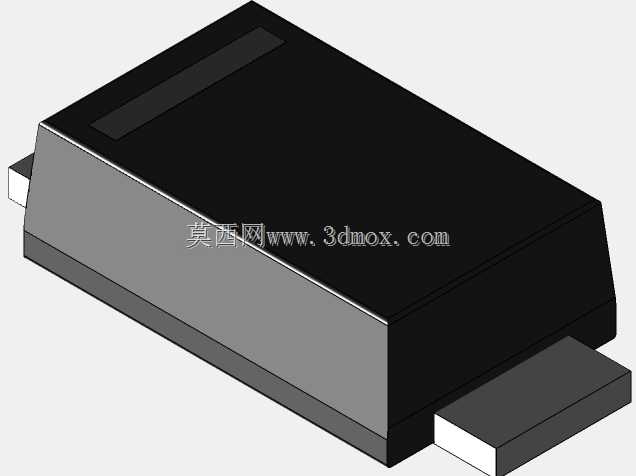

　　在消费类电子、工业控制板卡的表面贴装生产线中，这类PMDU封装的SOD-123FL规格元件是板级电源回路、信号钳位回路里的常用基础器件，多数时候承担小功率整流、瞬态电压抑制、信号单向导通的功能，适配回流焊、波峰焊的常规SMT生产工艺，不需要额外定制治具就能适配通用贴片机的吸嘴取料流程。做这类封装的三维建模时，首先要贴合原厂给出的最大实体尺寸边界做公差预留，不能直接照搬标称尺寸做零公差建模——实际生产里塑封本体的脱模斜度、引脚的共面度偏差、端电极的镀层厚度都会占用实际装配空间，要是按理想尺寸建库，后期做PCB Layout时很容易出现元件与丝印干涉、引脚与焊盘对位偏移、相邻元件安全间距不足的问题，批量过炉后容易出现虚焊、立碑、元件本体顶到周边结构件的隐患。从外形结构来看，该封装采用扁平式塑封本体设计，黑色环氧塑封料包裹内部芯片核心，两端伸出的镀锡引脚沿本体底部两侧延伸，引脚末端做了小幅的弯折处理，既保证焊接时焊锡的爬升空间，也能在板件受振动冲击时提供一定的应力释放余量，避免引脚与本体连接处出现断裂。

　　建模过程中需要重点把控几个安装边界参数：首先是本体的总高度，这个尺寸直接决定了板卡装配到设备壳体内部时的层间间距，要是高度尺寸建模偏小，后期结构装配时容易出现元件顶到上盖或者相邻板卡的问题；其次是引脚的跨距与伸出长度，这个参数直接匹配PCB焊盘的设计尺寸，焊盘的宽度、长度、间距都要和引脚的实际成型尺寸对应，既要保证焊接时的润湿面积足够，也要避免焊盘过大导致的焊锡牵拉造成元件移位；另外还要注意本体两端的倒角与侧面脱模斜度，实际塑封件生产时为了方便脱模，本体侧面会有微小的斜度，建模时还原这个细节，能让后期做装配干涉检查时的结果更贴近实际生产状态，不会出现虚拟装配无干涉但实际组装卡滞的问题。

　　这类封装的元件通常用在板卡的次级电源回路里，比如DC-DC输出端的整流、接口处的ESD防护、信号回路的单向导通，工作时的功耗不高，不需要额外加装散热结构，依靠引脚与PCB焊盘连接后的铜箔散热就能满足温升要求，所以建模时不需要额外预留散热片的安装空间，只要保证元件周边的爬电距离符合安规要求即可。在做整机结构的堆叠设计时，这类贴片元件的布局通常会避开板卡的连接螺丝孔、板边定位柱、接插件的安装位，三维模型的准确程度直接影响结构工程师做堆叠时的空间判断，要是模型尺寸偏差过大，很容易导致后期试产时出现元件与结构件干涉，需要重新改板调整布局，拉长整个项目的研发周期。

　　建模时还要注意本体表面的标记区域预留，实际量产时元件表面会丝印型号、极性标识，模型上还原这个平面区域，能方便后期做整机BOM核对、生产可视化作业指导书制作时的标识匹配，避免极性装反的生产错误。另外引脚的共面度是这类SMT元件的关键参数，建模时要保证两个引脚的底部平面处于同一基准面，偏差控制在常规SMT工艺允许的范围内，这样在做装配仿真时才能准确模拟元件贴装到焊盘上的状态，提前发现引脚悬空导致的焊接隐患。不同于插件类元件需要预留引脚穿孔的空间，这类表面贴装元件的所有安装空间都集中在PCB板的表层，建模时不需要考虑板背面的突出空间，能有效压缩板卡背面的装配间隙，适配薄型化的电子设备设计需求，比如便携类仪器、小型控制模块这类对整机厚度有严格要求的场景，这类扁平封装的元件相比传统插件元件能节省近七成的板上安装空间，同时提升自动化生产的贴装效率，减少人工插件的工序成本。
