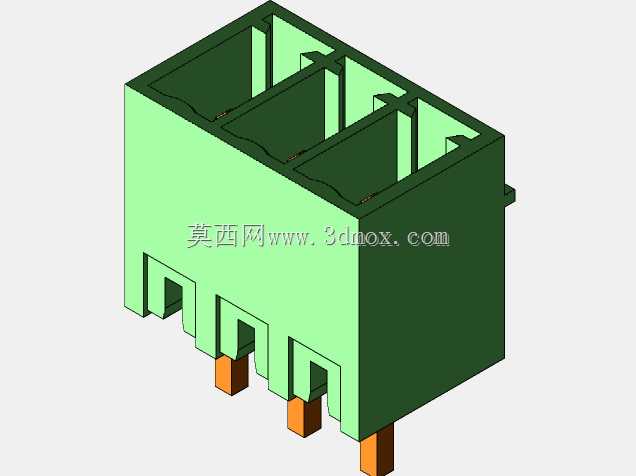

Phoenix3.5mm间距可插拔接线端子结构

　　做电源类产品结构设计这么多年，接线端子的选型和建模永远是绕不开的细节，尤其是小间距的板端可插拔端子，差0.1mm的尺寸偏差都可能导致现场接线插装卡滞、接触不良，甚至批量返工。这次做的这款3.5mm间距的Phoenix款可插入端子块，最早是在一款小功率工频控制变压器的外接接线工位上用到的，当时客户要求变压器输出侧要支持现场快速拆线维护，不能用焊线式的端子，同时板上安装空间有限，不能选间距更大的5.08mm规格，最终敲定了这个3.5mm间距的规格。

　　从实际应用场景来说，这类端子不止用在变压器的PCB板接线端，小型开关电源、工业控制IO板、嵌入式工控模块的板载外接接线位都能看到它的身影，核心作用就是实现板内电路和外部线束的快速可拆连接，不需要每次维护都拆焊PCB，大幅降低现场运维的接线难度。很多刚入行的结构工程师选端子的时候只看引脚间距，忽略安装边界的预留，最后打样回来要么外壳干涉，要么插接线的时候手指伸不进去，这款端子的建模我特意把所有安装相关的尺寸都做了精准还原：本体总宽度是按3位极数做的，单极3.5mm间距，3位总宽度刚好10.5mm，本体高度从PCB板面到端子顶部是13.2mm，插针伸出PCB背面的长度是3.2mm，刚好匹配1.6mm板厚的常规工控板，过波峰焊的时候不会因为插针过长蹭到传送带，也不会因为过短导致焊锡浸润不足。

　　设计思路上完全还原了Phoenix原厂端子的结构逻辑：本体采用带卡位的绝缘壳体，相邻极之间做了隔离筋，避免不同接线位之间的飞弧短路，毕竟这类端子常用在220V及以下的低压控制回路，电气间隙的冗余必须留够，3.5mm间距下相邻触点的爬电距离做到了3mm以上，满足低压电器的绝缘要求。前端的插入口做了导向倒角，现场接线的时候哪怕公端插头有点偏斜，也能顺着倒角滑入到位，不会硬顶损坏触点。底部的插针是带防退结构的方型插针，压入绝缘本体之后有倒刺卡位，不会因为多次插拔导致插针松动退出，插针的位置度公差控制在0.1mm以内，和PCB封装的焊盘完全对齐，不会出现插针偏位插不进板的情况。

　　很多人建模端子的时候只做个外形方块，忽略了内部的细节，其实做结构设计的时候，端子内部的触点让位空间、插线的操作空间都必须考虑到：这款端子的接线位内部，弹片触点的行程空间留了2.3mm，公端插片插入深度是6mm，足够保证接触面积，不会因为振动导致接触电阻变大。本体侧面还做了小型的定位凸台，在PCB上对应位置做个0.5mm的浅槽，过波峰焊的时候端子不会因为锡流的推力偏移位置，这个细节很多通用模型都没做出来，但实际生产里特别实用，能省掉很多过炉治具的成本。

　　安装边界这块我在建模的时候特意把所有需要预留的空间都做了标注：端子本体前后方向，距离周边元器件至少要留4mm的插线操作空间，不能把电容、电阻这类器件贴在端子插入口旁边，不然插公端插头的时候会被挡住；PCB上的安装孔位（其实是插针焊盘）间距严格按3.5mm极距排布，焊盘直径做1.8mm，既能保证插针顺利插入，也能让焊锡形成饱满的焊点。另外端子顶部距离外壳内壁至少要留2mm的间隙，避免外壳压到端子导致壳体变形，影响插拔手感。

　　从功能特性来说，这款可插拔端子相比固定式的接线端子，最大的优势就是线束端可以提前预制好公头，现场装配的时候直接对准插进去就行，不用一个个拧螺丝接线，装配效率能提升至少三倍，而且接线质量不受现场工人操作水平的影响，不会出现螺丝没拧紧导致的虚接问题。触点部分的结构是冠簧式接触，公端插片插入之后四周都能接触到，接触电阻小，大电流通过的时候温升更低，3.5mm间距的这款单极额定电流可以到10A，完全满足小功率变压器、控制板的接线载流需求。

　　做这类电子接插件的三维模型，最忌讳的就是只做外观不还原装配细节，我在建模的时候把所有和装配、选型相关的特征都做了1:1还原，包括绝缘本体的脱模斜度、插针的倒角、侧面定位凸台的尺寸、内部隔离筋的厚度，不管是用来做PCB结构干涉检查，还是用来做整机的装配仿真，都能直接用，不需要再二次修改尺寸。很多工程师网上下的端子模型，要么尺寸不对，要么缺安装特征，导进去之后还要自己改半天，反而浪费时间，精准的接插件模型，能在结构设计阶段就把很多装配隐患排除掉，避免打样之后才发现干涉、装不上的问题。
