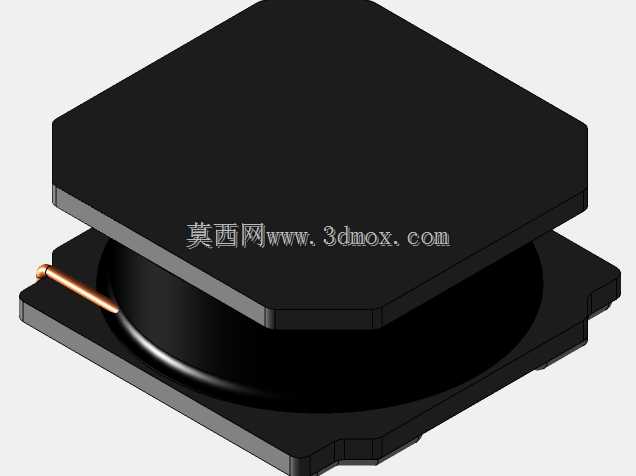

贴片式功率电感NRS4018三维结构设计

　　在消费类电子、工业控制板卡的电源回路设计中，贴片功率电感是DC-DC转换回路里不可或缺的被动元件，承担着储能、滤波、抑制电流尖峰的核心作用，NRS4018作为小尺寸大电流规格的表贴电感，广泛应用在便携设备供电、工控模块辅助电源、车载低压控制回路等场景中，其结构设计的合理性直接影响PCB布局的空间利用率、焊接可靠性以及回路的电气性能表现。

　　从实际选型与建模的角度出发，这类贴片电感的设计首先要匹配SMT回流焊的工艺要求，本体采用六边形屏蔽式结构，相比传统方形绕线电感，六边形的磁芯外壳在相同占板面积下能提供更均匀的磁路闭合效果，减少漏磁对周边高速信号线路的干扰，同时棱角处的圆弧过渡也能降低贴片过程中吸嘴取料的偏移概率，适配高速贴片机的取料节拍。建模过程中需要严格把控安装边界尺寸，底部焊盘的位置度公差需要控制在0.05mm以内，确保过回流焊时焊锡的爬锡高度符合IPC标准，避免出现立碑、虚焊等工艺缺陷；侧面引出的铜线端子需要做折弯贴合处理，端子与焊盘的接触平面度不超过0.03mm，保证焊接时的应力均匀释放，避免温度循环后出现端子脱焊的问题。

　　在功能特性的还原上，模型需要准确呈现磁屏蔽罩与内部绕线腔体的装配关系，上部的屏蔽磁盖与下部的基座采用卡扣式配合，装配间隙控制在0.02mm，既可以保证磁路的闭合度，又能为绕线后的浸漆工艺预留足够的填充空间，避免绝缘漆溢出污染焊盘。内部绕线的出线端采用直连焊盘的结构，省去了中间转接端子的电阻损耗，能够在小体积下实现更高的额定电流承载能力，建模时需要准确还原出线端的折弯角度与伸出长度，避免在PCB装配时出现端子与周边元件干涉的问题。

　　从结构设计的思路来看，这类小尺寸表贴电感的建模核心是平衡电气性能与装配工艺的双重要求：六边形的本体轮廓在PCB布局时可以更灵活地适配板边、元件间隙等不规则空间，相比同规格方形电感能够减少约12%的占板面积；本体高度控制在1.8mm的标称尺寸，适配便携设备内部的堆叠空间要求，不会与上方的屏蔽罩、结构件产生干涉。磁芯材质采用高饱和磁通密度的铁氧体材料，模型中还原的磁芯壁厚经过优化，在保证屏蔽效果的同时避免磁饱和现象在大电流工况下提前出现，确保电源回路在负载动态跳变时的电感量稳定性。

　　实际工程应用中，这类电感的安装边界需要重点关注：焊盘的设计需要匹配端子的宽度，过孔需要避开焊盘区域防止焊锡流失，元件周边0.5mm范围内不能布置高度超过1mm的其他元件，避免贴片机吸嘴下行时产生碰撞；模型中还原的本体顶部平面是吸嘴取料的接触区域，平面度要求控制在0.02mm以内，表面粗糙度不超过Ra1.6，保证取料时的真空吸附力足够，不会出现掉料的情况。同时，底部基座的定位凸台设计需要与PCB上的丝印轮廓匹配，方便人工目检时快速判断元件的贴装偏移量，提升生产环节的检测效率。

　　在电源回路的实际工作中，该电感的磁屏蔽结构能够将漏磁控制在本体周边1mm范围内，避免对邻近的时钟线路、模拟信号线路产生电磁干扰，这也是屏蔽式电感相比开放式绕线电感在高密度PCB设计中更受青睐的核心原因。建模过程中对磁盖与基座结合处的缝隙还原，也能帮助结构工程师在做热仿真时准确评估元件的散热路径，电感工作时的铜损与铁损产生的热量主要通过底部焊盘传导到PCB的铜箔上，结合处的缝隙会有少量热量通过对流散出，准确的结构模型能够提升热仿真结果的准确性，帮助工程师提前评估高温工况下的元件降额情况，提升整机产品的长期可靠性。
