两通高架式夹线接线端子结构设计

　　夹式上升的锁紧结构，是这类端子的核心功能设计，接线时不需要提前对导线端头做搪锡或者压接冷压端头处理，剥掉合适长度的绝缘层直接插入接线孔，拧紧顶部的锁紧螺丝就能完成固定，黄铜材质的笼式压线结构，能在螺丝下压时均匀包裹导线线芯，不会像单螺丝直接顶压的结构那样把多股铜丝压散，长期使用也不会因为设备运行的微震动出现线芯松脱、接触电阻变大的问题，适配最大1.5mm²的导线，刚好覆盖民用小家电、小型工控电源、低压信号传输回路的常用线径范围，不管是单股硬线还是多股软线都能可靠锁紧。在低压电控柜内部布线、小型电源模块接线、工控板卡外设接线这类场景里，接线端子的选型直接影响后期运维的拆线效率与接线可靠性，这款两通高架式端子块就是针对板上垂直接线空间受限的场景设计的。不同于常规贴板安装的矮款端子，它的音高5.0mm的抬升结构，能让接线操作时螺丝刀的操作空间避开板上周边低矮的贴片元件，不用特意在PCB布局时给端子周围预留过大的操作避让区，能有效压缩板卡的整体布板尺寸。

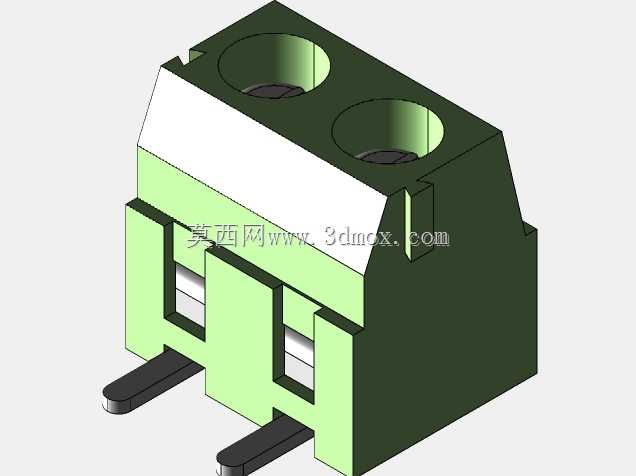

　　从安装边界来看，这款端子采用直插式焊针设计，两个焊针的间距匹配标准PCB焊盘孔距，过波峰焊时可以直接插板过炉，不需要额外的固定结构，本体的深绿绝缘基座采用耐温阻燃的工程塑料材质，过炉时不会出现基座变形、焊针移位的问题，顶部的两个圆形接线孔正对锁紧螺丝的轴心，接线时螺丝刀可以垂直施力，不会因为孔位偏斜拧花螺丝槽。设计时特意把接线位的抬升高度控制在5mm，既保证了足够的操作空间，又不会让端子整体高度过高影响板卡的装机空间，比如在薄型电源适配器、壁挂式小型控制模块这类对整机厚度有严格限制的设备里，这个高度刚好能适配外壳的内部净高，不会出现端子顶到外壳的问题。

　　绝缘基座的侧壁做了加强筋结构，在多Pin拼接使用时（这款2P规格是基础单元，可以根据需要拼接成3P、4P等多通道规格），相邻单元的拼接卡扣能牢牢卡合，不会因为接线时的拧螺丝力度出现单元错位、拼缝变大的问题，基座底部和PCB板面之间留的微小缝隙，能让过炉时的助焊剂残留不会积在端子底部，避免长期使用后出现绝缘下降的问题。黄铜笼的表面做了镀锡处理，既能防止铜材氧化导致接触不良，又能提升和导线线芯的接触贴合度，降低接触部位的温升，在额定电流范围内长期工作时，压线部位的温度不会超过绝缘基座的耐温阈值，不会出现基座软化、锁紧力下降的问题。

　　在实际设备选型时，这类高架端子特别适合用在板上接线方向垂直于板面、且板上周边有贴片电容、芯片这类低矮元件的场景，不用特意调整元件布局就能获得足够的接线操作空间，相比螺丝直接顶压的端子，笼式结构的抗震动性能更好，用在有轻微震动的设备上比如小型风机控制板、桌面式小型设备的电源接口位置，长期运行也不会出现接线松脱的故障。从建模细节来看，这款端子的所有安装尺寸、焊针位置、接线孔直径都严格匹配实际量产零件的尺寸公差，做结构设计时直接调用这个模型，就能准确预留安装空间、设计对应的PCB焊盘，不会出现模型和实物尺寸不符导致的装机干涉问题，绝缘基座的倒角、卡扣的细节都做了还原，做设备装配仿真时能真实模拟端子和周边结构的位置关系，提前发现空间干涉的问题。
