高精度称重传感核心HX711模块三维结构

　　在工业称重、商用电子秤、小型测力设备的开发场景里，HX711作为专用的24位高精度模数转换核心模块，是连接应变式称重传感器与主控单元的关键桥梁，很多刚接触测力设备结构设计的工程师，容易忽略模块本身的安装边界与周边器件的干涉问题，导致打样后出现装配卡滞、接线空间不足的问题，这个三维结构模型刚好能解决这类前期设计的校核痛点。从实际功能来看，这款模块的核心作用是将称重传感器输出的毫伏级微弱模拟信号，经过内部低噪声可编程放大器放大后，转换为24位的数字信号输出，省去了外部搭建高精度放大电路、模数转换电路的繁琐步骤，能直接对接单片机等主控设备，大幅缩短测力类产品的开发周期。

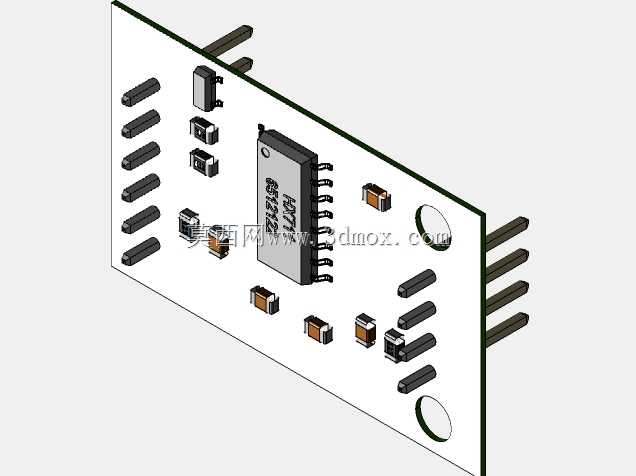

　　从设计思路上看，模块采用双层PCB板载结构，核心转换芯片布置在板卡中部区域，周边排布了电源滤波电容、信号输入输出排针、通讯接口排针，板卡边缘预留了两个圆形安装固定孔，方便通过铜柱或者螺丝直接固定在设备内部的安装位上；排针的排布采用两侧引出的方式，一侧对应传感器的信号输入与电源供给，另一侧对应与主控板连接的时钟、数据、电源引脚，这种排布方式能最大程度减少接线时的线束交叉，避免模拟信号与数字信号走线之间的干扰，符合微弱信号采集电路的布线原则。从安装边界与尺寸细节来看，板卡整体为矩形结构，排针的引脚间距采用标准2.54mm间距设计，能兼容通用的杜邦线连接与直插焊接需求，板卡上的电容、芯片等贴片器件的高度都控制在较低范围内，最高的核心芯片高度也不会超过排针的整体高度，安装时不需要额外预留过高的器件避让空间，两个安装孔的中心距经过标准化设计，能适配多数小型测力设备内部的通用安装孔位，不需要额外重新打孔适配。

　　在实际设备选型与结构设计阶段，很多工程师会直接参考模块的二维尺寸图做结构开孔，但二维图很难体现器件的立体高度差、排针的伸出长度、板卡边缘的倒角细节，容易出现装配时排针与周边结构件干涉、电容被外壳挤压的问题，这个三维模型完整还原了板卡上每一个器件的立体形态、安装位置、伸出长度，能直接导入到整机的装配体中做干涉检查，提前预判安装时可能出现的空间冲突。比如在做小型桌面电子秤的结构设计时，可以将这个模块模型直接放置在秤体内部的预留安装位，核对传感器接线端到模块输入排针的距离是否足够，模块输出排针到主控板的接线空间是否充足，安装孔位是否与秤体底壳的固定柱对齐，甚至可以模拟上盖装配后，板卡上最高的器件与上壳内壁的间隙是否满足安全距离要求，避免后期开模后出现装配问题。另外，模块的排针采用直插式设计，模型里也还原了排针引脚的伸出长度，在设计接线端子的固定结构时，可以直接参考引脚长度来确定端子座的安装高度，避免出现引脚插入过短导致接触不良、或者插入过长顶到端子座底部的问题。板卡上的滤波电容分别布置在核心芯片的电源引脚附近与电源输入端口附近，这种布局是为了最大程度滤除电源线上的高频干扰，保证信号采集的稳定性，三维模型里也准确还原了这些电容的位置与尺寸，在做整机EMC结构设计时，可以参考这些器件的位置来布置屏蔽罩的固定位，进一步提升模块的抗干扰能力。

　　对于做自动化测力工位、在线称重设备的工程师来说，这个模块的三维模型还能用来模拟设备内部的走线布局，确定模块安装在设备支架上的最佳角度，让传感器的输出线能以最短的路径连接到模块，减少信号传输过程中的干扰，同时也能让模块到主控柜的走线更加规整，避免与设备内部的运动部件产生摩擦干涉。很多时候，小型电子模块的三维结构看似简单，但如果忽略了细节尺寸，很容易在整机装配时出现各种小问题，比如排针的位置刚好被加强筋挡住、安装孔被壳体的定位柱偏移、器件高度超过预留空间导致外壳无法合盖，这些问题如果在设计阶段通过三维模型提前校核，就能省去后期改模、重新打孔的大量时间成本，提升产品开发的效率。
