100W12V单输出ACDC封闭开关电源

　　在工业控制柜、小型自动化设备、嵌入式工控系统的低压供电场景里，这类单路输出的封闭AC/DC开关电源是应用频次极高的供电部件，本次呈现的这款100W功率等级的电源，额定输出12V、8.5A，刚好覆盖多数小型工控板卡、传感器模组、低压执行器件的供电需求，既不会因为功率冗余过大挤占柜内安装空间，也不会因为功率裕量不足导致长期满载过热。从结构设计来看，这款电源采用全封闭金属壳体，壳体上表面与侧立面都排布了阵列式圆形通风孔，孔位排布做了疏密优化：靠近内部功率器件、整流桥、开关管的区域孔位密度更高，靠近输入输出接线端子的区域孔位适当收窄，既保证了内部热量的自然对流散出，又能避免大尺寸异物从通风孔落入内部造成电路短路，壳体表面做了黑色哑光导电氧化处理，兼顾接地导通性与表面抗锈蚀能力，适合在工业车间多粉尘、轻度潮湿的环境下长期使用。

　　安装边界上，这款电源采用侧边法兰安装结构，壳体两侧伸出的安装耳上预制了标准安装孔，适配DIN导轨安装与螺丝直接固定两种安装方式，安装孔的孔距符合工业开关电源的通用安装尺寸规范，在替换同功率等级的同类型电源时，不需要重新在安装板上打孔，能大幅缩短现场设备维护的更换周期；壳体整体的长宽高尺寸控制紧凑，厚度方向的尺寸做了薄型化优化，在柜内纵深空间有限的场景下，也能顺利完成安装，不会和柜内走线槽、相邻器件产生干涉。

　　从功能设计逻辑上，这款电源的输入输出接口做了分区布置，交流输入端子与直流输出端子分别布置在壳体两端的侧立面，端子旁预制了清晰的接线标识，现场接线时能直观区分强电输入与弱电输出回路，避免接错线导致的器件烧毁；端子采用螺钉压接式结构，适配0.5-2.5平方毫米的多股铜芯导线，压接后接触电阻小，大电流输出时端子处的温升控制在安全范围内。壳体内部的结构设计做了器件排布优化，将发热量大的功率器件通过导热衬垫直接贴合在金属壳体上，借助金属壳体的大表面积辅助散热，不需要额外加装散热风扇，从根源上避免了风扇积灰停转、风扇寿命到期导致的电源过热故障，适合在长期不间断运行的工业设备上使用；内部电路板与壳体之间预留了足够的电气间隙，输入侧与输出侧之间做了隔离设计，满足安规规范里的爬电距离要求，能有效隔绝输入侧的电网浪涌冲击，保护后端连接的低压用电设备。

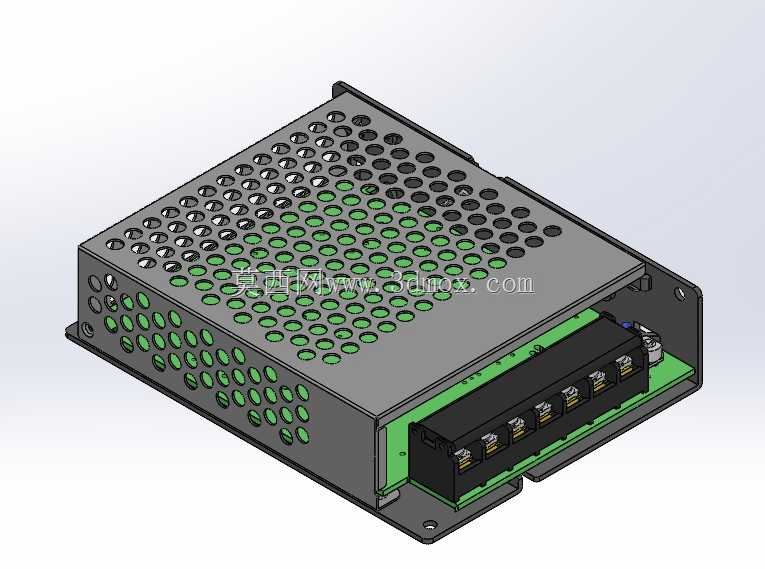

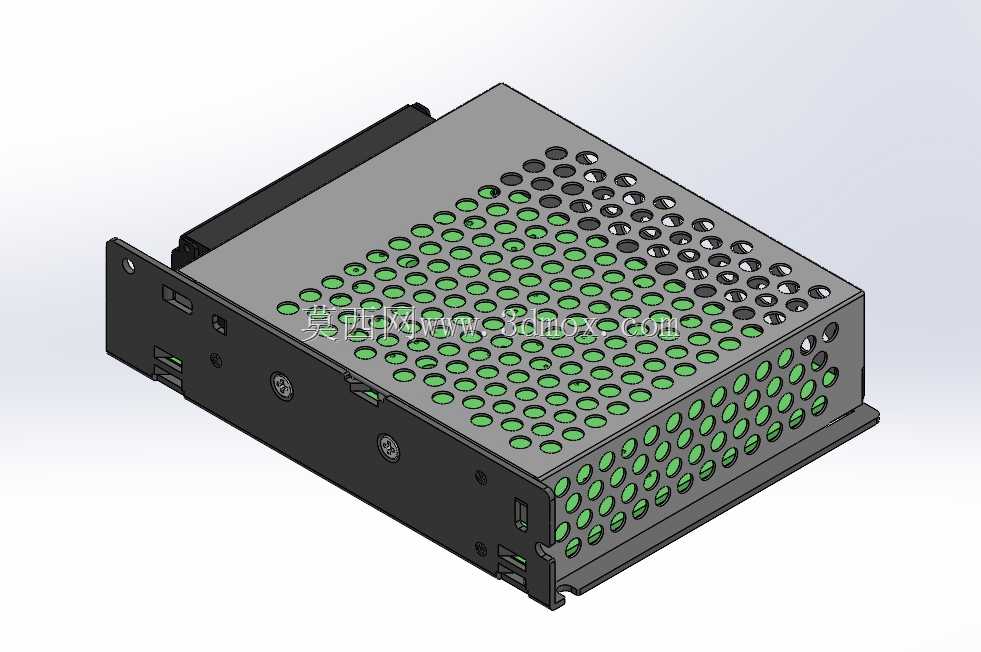

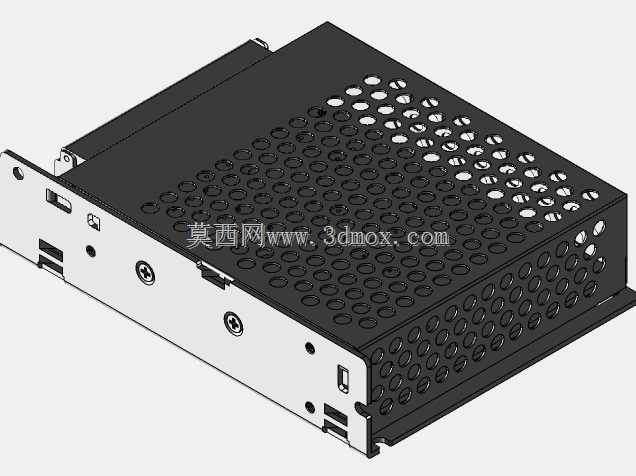

　　在实际选型应用中，这类封闭结构的开关电源相比开板式电源，防护等级更高，不需要额外加装防护外罩，可以直接安装在设备的非密封腔体内，外壳的金属结构还能起到电磁屏蔽作用，减少电源自身开关工作产生的电磁辐射对周边敏感传感器、通讯模块的干扰，在带有RS485通讯、模拟量信号采集的小型设备里，这种金属封闭外壳的电源相比塑料外壳或者开板电源，电磁兼容表现更优。从建模细节来看，这款电源的三维模型完整还原了壳体的通风孔阵列、安装耳的孔位特征、两端的接线端子结构、壳体侧面的接地标识位置，在做设备整体装配仿真时，可以直接用来校验安装空间是否充足、接线方向是否和柜内走线方向匹配，也能用来模拟整机的通风散热路径，提前发现电源安装位置周边是否存在遮挡通风孔的结构件，避免后期样机制作时出现散热不良的问题；模型上的安装孔位、外形尺寸都和实物保持一致，在做安装板的开孔设计、导轨排布设计时，可以直接提取模型上的尺寸参数作为设计依据，减少实物测绘的工作量。
