航模用大电流无刷电调结构设计

　　这款大电流无刷电调主要面向大比例航模、重载遥控车、大型船模等RC动力场景使用，作为动力系统里连接动力电池与无刷电机的核心控制部件，负责将电池输出的直流电转换为可调控频率的三相交流电，同时接收接收机传递的油门控制信号，实时调整输出功率，匹配动力端的转速、扭矩输出需求，200A的持续电流承载能力可以支撑高功率无刷电机在满负载工况下的稳定运行，适配大尺寸固定翼、1/5及以上比例遥控越野车、大排量遥控船这类对动力冗余要求较高的设备使用。

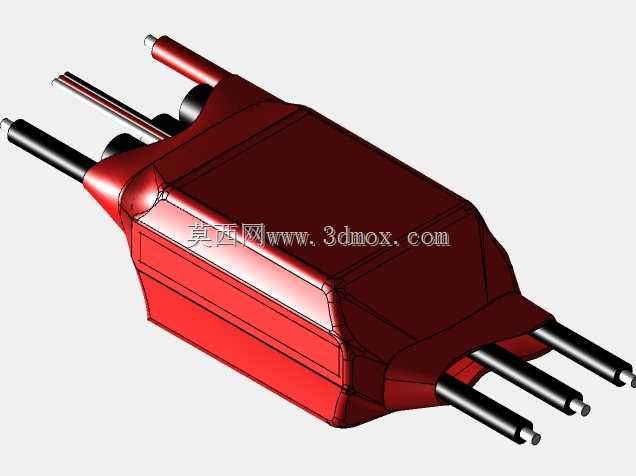

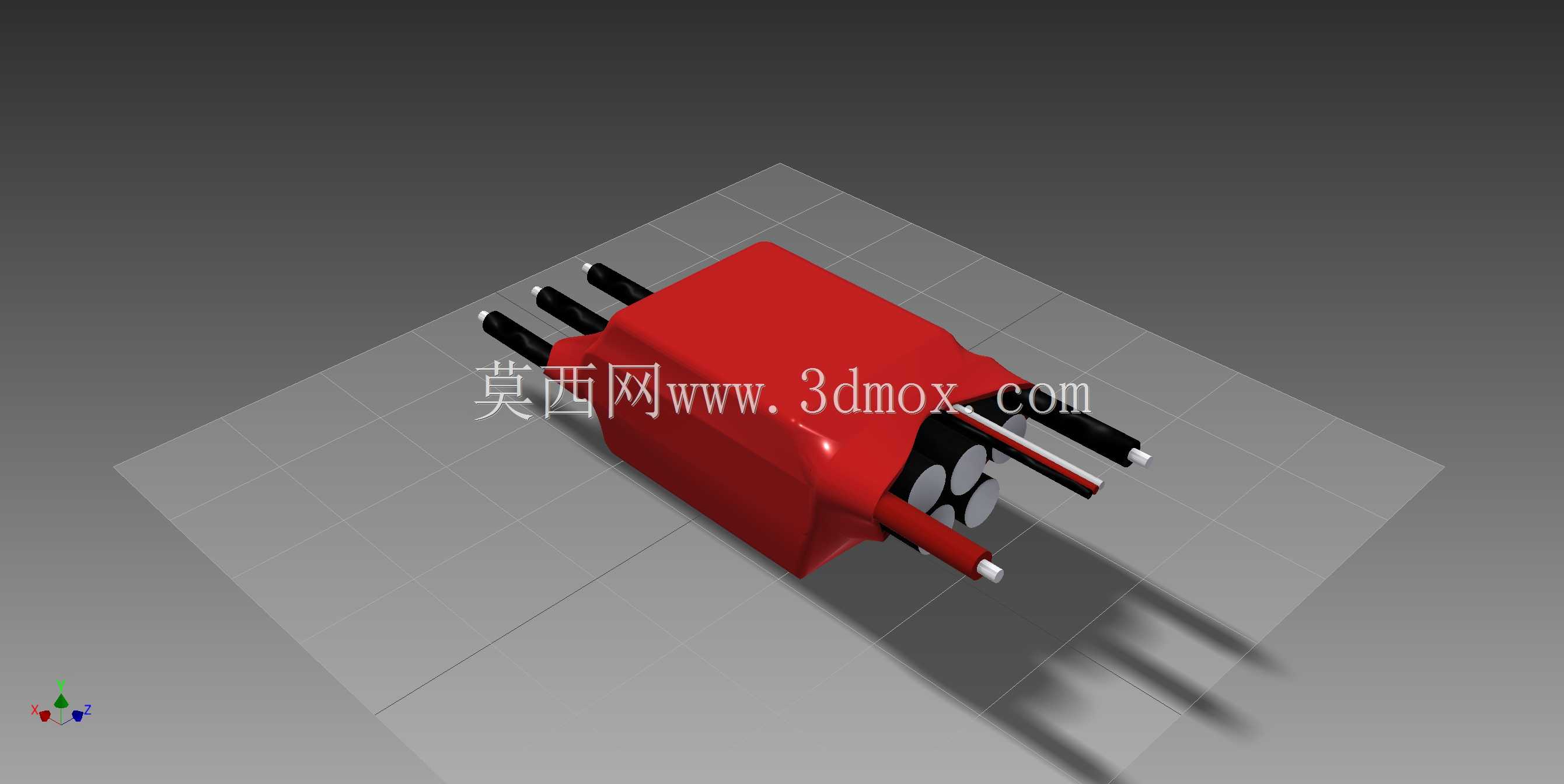

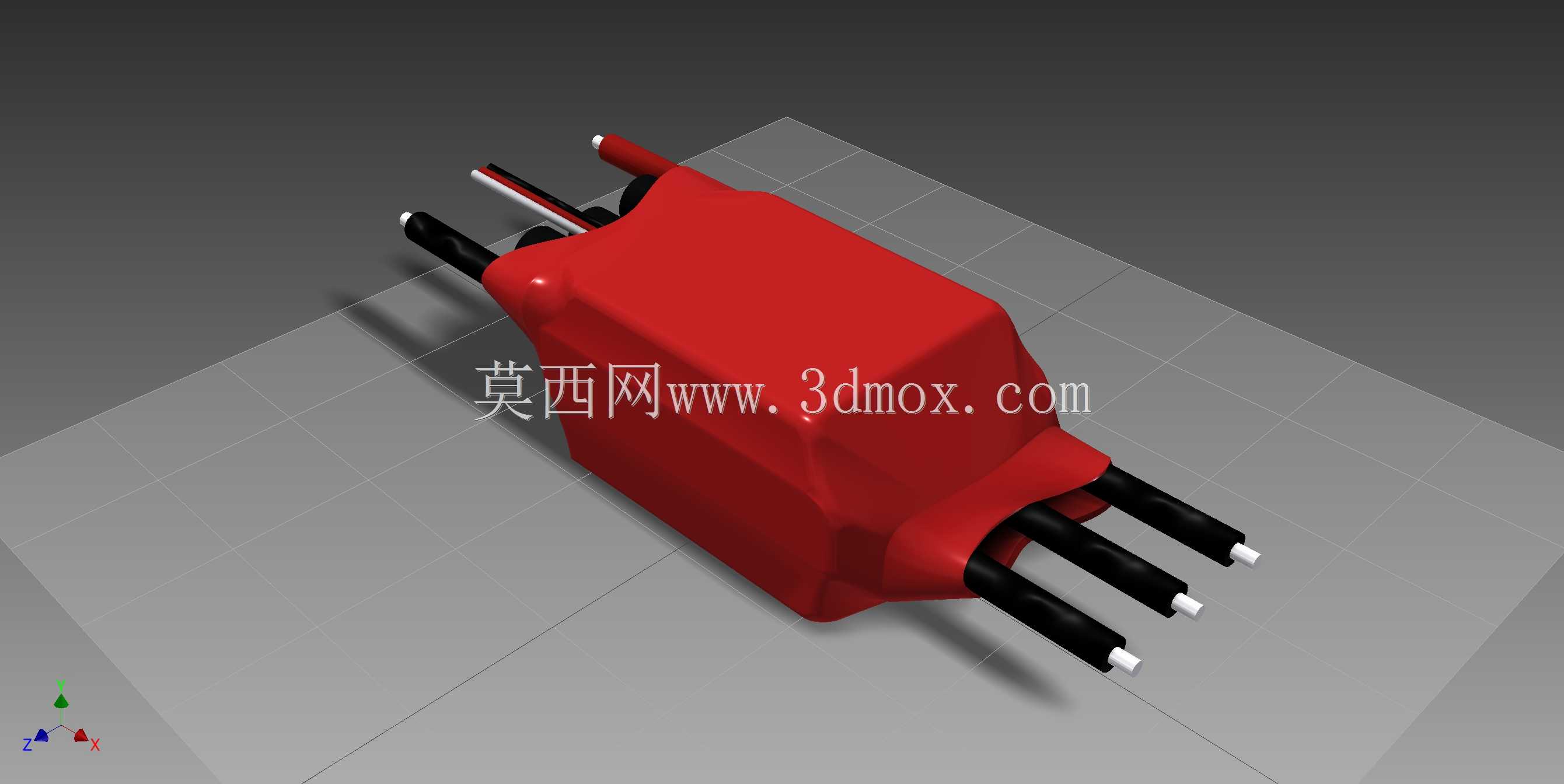

　　从结构设计思路来看，外壳采用一体化注塑成型的红色绝缘壳体，壳体表面做了圆弧过渡处理，既可以避免安装、使用过程中尖锐棱角划伤线材或者设备其他部件，也能提升外壳的抗冲击能力，在航模炸机、遥控车碰撞的场景下分散冲击力，保护内部的功率板、控制板元器件不受外力损坏。壳体两端的出线位置做了加厚的护线结构，输入端的两根动力线直接连接动力电池正负极，输出端的三根三相线对应连接无刷电机的三个接线端，所有线材与壳体的衔接处都做了防拉扯的限位设计，避免设备在震动、拉扯工况下线材与内部电路板的焊点脱开，提升长期使用的可靠性。

　　安装边界方面，整体外形采用紧凑的类长方体布局，壳体侧面预留了常规的扎带安装位，可以直接通过尼龙扎带固定在航模机身、遥控车底盘的预设安装平面上，不需要额外设计复杂的安装支架，适配多数RC设备的通用安装空间。壳体的散热结构做了隐藏式设计，内部功率MOS管的位置紧贴壳体内壁，通过壳体本身的绝缘导热材质将工作时产生的热量向外散发，不需要额外加装外露的散热鳍片，既减少了整体的体积占用，也避免了外露散热片在磕碰中变形、或者导电造成短路的风险，在高负载持续工作的工况下，壳体表面可以均匀散出功率器件产生的热量，避免局部过热导致的元器件性能下降或者烧毁。

　　功能设计上，内部集成了信号处理单元、功率驱动单元与保护电路，信号端可以兼容主流RC接收机的PWM控制信号，不需要额外加装信号转换模块，接线后即可完成匹配；保护电路覆盖了过流、过温、电池低压切断等常见工况，当负载电流超过设计阈值、壳体内部温度超过安全范围、或者电池电压降到设定的低压阈值时，会自动限制输出功率或者切断输出，避免电池过放、电机堵转烧毁、电调过温损坏等问题。接线端的线材采用了耐高温的硅橡胶外皮，大电流工况下不会因为线材发热出现外皮融化、短路的问题，线材端部预留了足够的剥线长度，方便用户根据实际安装需求焊接不同规格的插头，适配不同型号的电池与电机接口。

　　在实际选型适配过程中，需要注意设备的安装空间预留，虽然整体结构紧凑，但因为电流承载能力较高，线材直径相比小电流电调更粗，布线时需要预留足够的线材弯折半径，避免线材过度弯折导致内部铜丝断裂；同时安装位置要尽量远离接收机等信号敏感部件，避免功率部分工作时的电磁干扰影响遥控信号的接收稳定性。壳体的密封设计可以应对日常使用中的溅水、灰尘场景，适合户外复杂环境下的RC设备使用，但并不支持完全浸水工作，在船模使用时需要额外做好防水处理。整体结构设计充分考虑了RC场景下的震动、冲击、大负载工况需求，在体积、散热、防护性之间做了平衡，不需要额外修改结构即可直接适配多数大动力RC设备的安装使用需求，建模过程中还原了壳体的曲面过渡、出线口的护线结构、线材的直径与伸出长度，安装孔位、扎带槽的位置都按照实际产品的尺寸做了还原，可以直接用于RC设备的动力系统布局模拟、安装干涉检查，也可以作为同类大电流电调产品结构设计的参考样本，帮助设计人员评估不同安装布局下的空间占用、线材走向合理性。
