RG33TG微型直流齿轮减速电机结构

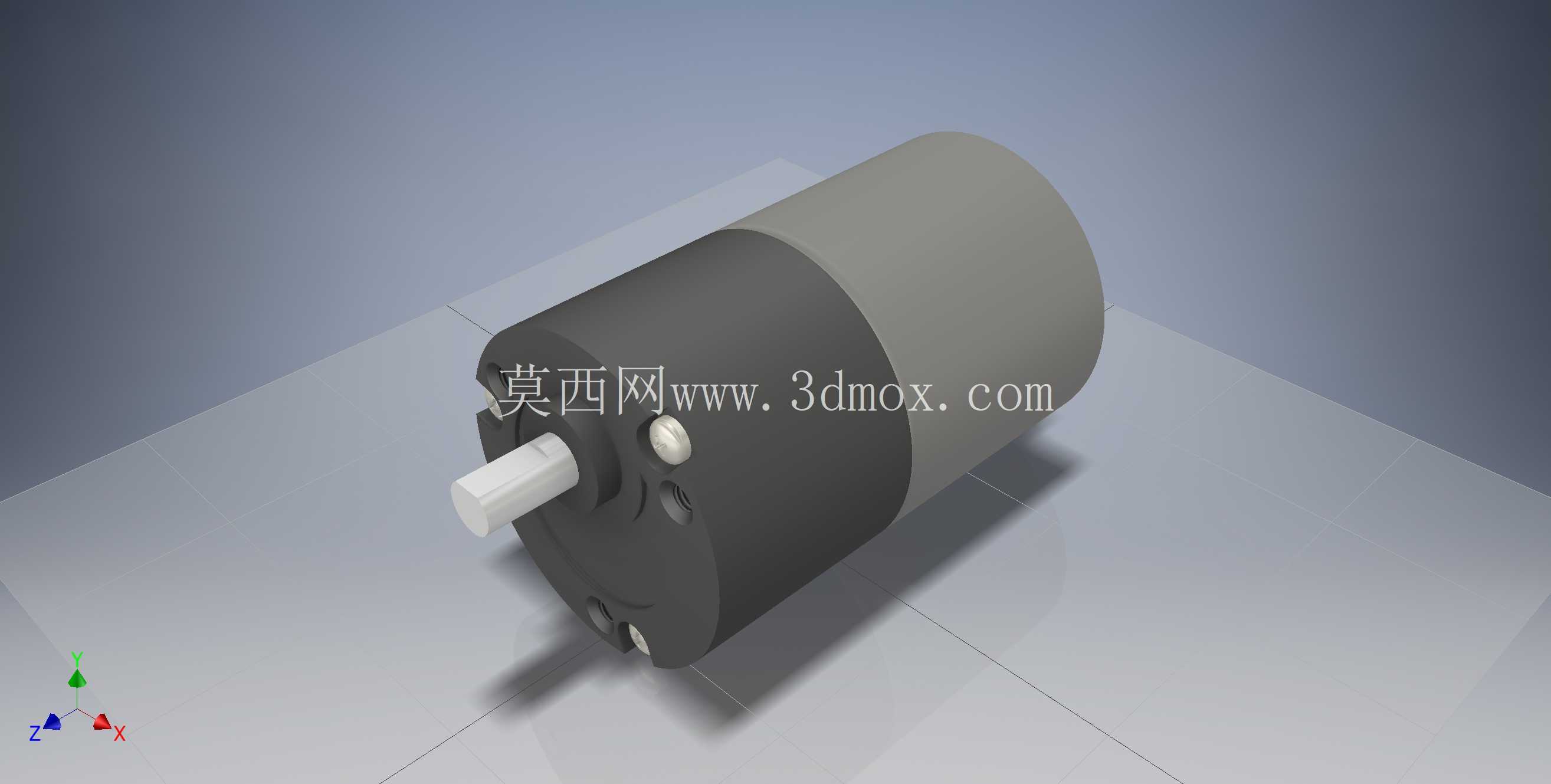

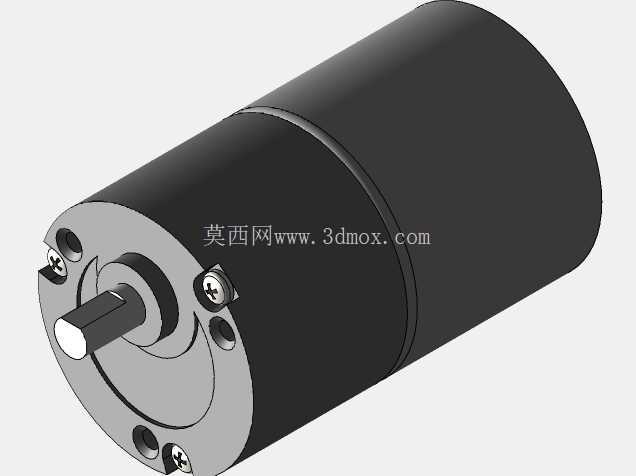

　　这款直流齿轮减速电机在小型自动化执行机构、智能小家电传动模块、民用消费级电子传动结构中有着广泛的适配场景，日常选型中常被用于需要低转速大扭矩输出的紧凑安装位，比如小型电动窗帘的驱动端、桌面级3D打印机的送料机构、智能门锁的锁舌驱动组件、小型机器人的轮组动力单元，这类场景普遍对动力单元的径向尺寸有严格限制，同时需要电机在低电压供电下输出足够的堵转扭矩，避免负载卡滞时出现动力不足的问题。从结构设计来看，这款电机采用了一体式同轴减速箱布局，驱动端的直流有刷电机本体与前端行星齿轮减速舱直接硬连接，没有额外的传动联轴器，既压缩了整体轴向长度，也减少了传动链路中的间隙累积，输出轴采用单扁位D型切边结构，安装配套的传动齿轮或者同步轮时不需要额外做防转销孔，直接通过顶丝锁紧即可传递额定扭矩，这种轴端设计在小型动力单元中非常常见，兼顾了装配效率和传动可靠性。设计这款电机的三维模型时，首先要明确安装边界的约束条件：电机主体的圆柱外径是选型时最核心的安装尺寸，大部分适配这款电机的设备都会在安装位预留对应直径的沉孔或者环抱式固定座，建模时需要严格控制圆柱段的同轴度，减速箱端盖与电机本体的配合止口尺寸要保留合理的公差带，避免实际装配时出现止口错位导致的齿轮啮合异响。输出轴的伸出长度、D型切边的平面位置直接关系到后续传动件的安装行程，建模时需要保证轴肩到安装端面的距离符合通用安装规范，避免传动件与端盖发生运动干涉。

　　齿轮减速舱内部采用多级行星齿轮传动结构，每一级的内齿圈与减速箱壳体集成设计，既减少了独立零件的数量，也提升了减速组的整体刚性，太阳轮直接与电机转子轴过盈配合，省去了额外的连接结构，这种设计能有效降低高速级传动的跳动量，减少电机运行时的噪音。端盖上的两个固定凸点是用于安装PCB固定架或者端盖护板的结构，建模时要注意凸点的位置度，避免与周边的走线槽或者固定螺丝发生干涉。从实际使用的角度看，这类微型减速电机的选型需要匹配实际负载的转速和扭矩需求，340RPM的额定输出转速适合中低速直驱场景，不需要额外增加减速级，12VDC的供电电压适配绝大多数民用低压设备的供电规范，不需要额外设计升压或者降压电路。

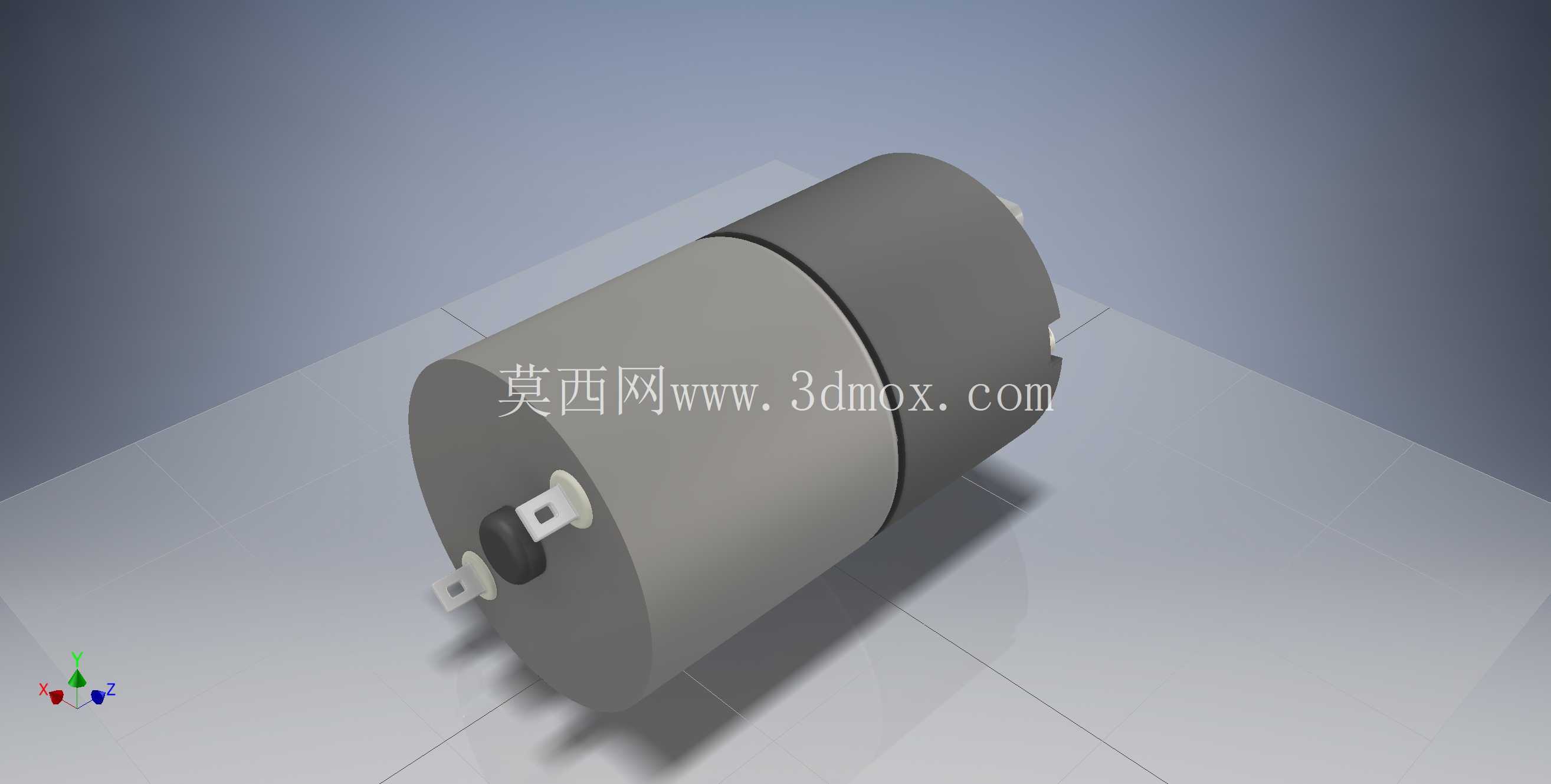

　　建模过程中还要注意电机本体的出线方向，这类电机的出线一般从尾部端盖的中心或者侧边引出，预留的出线空间要足够线材弯折半径，避免装配时线材被端盖压破绝缘层。安装固定方式上，这款电机既可以通过前端减速箱的端面法兰用螺丝锁紧固定，也可以通过环抱式支架抱紧电机圆柱本体固定，两种固定方式的受力点不同，建模时需要对应预留安装基准面，法兰固定时要保证端面与输出轴的垂直度，避免锁紧后输出轴出现偏摆，环抱固定时要保证圆柱面的圆度，避免抱紧后电机壳体变形挤压内部磁瓦，导致电机转动阻力变大甚至卡滞。

　　在做整机结构设计时，这款电机的周边需要预留一定的散热空间，虽然小功率直流电机的发热量不大，但长时间堵转或者重载运行时，电机本体的温度会升高，预留空气对流空间能提升电机的连续运行寿命。另外输出轴的径向负载不能超过设计阈值，这类小型减速电机的输出轴轴承一般采用含油轴承，径向承载能力有限，不适合直接承受大的径向载荷，如果需要驱动带轮或者齿轮，要尽量让传动件靠近轴肩位置，减少轴的悬臂长度，降低轴承的负载。模型的细节处理上，端盖的合模线、轴端的倒角、壳体表面的防滑纹理都要做还原，这些细节虽然不影响结构装配，但在做整机渲染或者装配干涉检查时，能更真实地反映实际装配状态，避免因为忽略倒角或者合模线的尺寸导致装配时出现间隙过小的问题。
