ON-ON型三刀双掷拨动开关结构设计

　　在电子设备的信号通路切换、电源回路通断控制场景中，拨动开关是应用频次极高的基础机电元件，本次拆解的3PDT ON-ON型拨动开关，核心适配吉他效果器踏板、小型音频切换装置、低压工控信号回路这类需要多通道同步切换的使用场景，相比单刀、双刀结构的同类型开关，三刀双掷的触点布局可同时完成三路独立电路的同步通断切换，在吉他单块效果器的设计中，可一次性完成信号直通与效果回路的切换、效果模块供电通断、状态指示回路触发三个动作，避免多开关分步操作带来的信号延迟与操作失误。

　　从结构设计逻辑来看，这款开关采用金属外壳封装结构，主体基座为耐高温绝缘工程塑料材质，可在常规电子设备工作温度区间内保持结构稳定性，避免触点间爬电距离不足引发的短路风险。顶部操作拨杆采用金属材质加工，表面做防滑钝化处理，拨杆根部设计有标准螺纹安装段，配套六角锁紧螺母与密封垫圈，可直接穿过设备面板的预制安装孔完成固定，安装螺纹规格适配行业通用的12mm面板开孔尺寸，安装后拨杆突出面板的高度符合常规手动操作的人机工程要求，拨动手感清晰，到位后有明确的档位反馈，避免操作时出现档位虚位。

　　触点部分采用银合金镀层材质，可满足低压小信号场景下的接触可靠性要求，降低音频信号传输过程中的接触损耗与杂音干扰，底部引脚采用直插式焊片设计，引脚间距符合通用PCB板的孔位布局标准，既可以直接焊接在印制电路板上完成板载安装，也可以通过飞线连接完成分立布线，适配不同设备的内部布局需求。开关的内部动作机构采用弹簧顶珠定位结构，两个切换档位的定位力矩一致，拨杆在两个档位间切换的行程统一，长期使用后不会出现档位偏移、触点接触压力不足的问题，机械寿命满足常规电子设备的使用周期要求。

　　在实际选型应用中，需要注意这款开关的安装边界尺寸：主体基座为方形结构，安装时需要在面板内侧预留足够的容纳空间，避开周边其他元器件的布局区域，焊接引脚时需要控制焊接温度与时长，避免高温传导至开关内部造成绝缘基座变形、触点移位。在吉他效果器这类音频应用场景中，开关的金属外壳可就近连接设备地线，屏蔽外部电磁干扰对小信号回路的影响，进一步提升信号传输的纯净度。不同于贴片式轻触开关，这种带螺纹安装的拨动开关可承受更大的操作力度，适合需要频繁手动切换的使用场景，不会因为按压力度偏差出现触发失效的问题。

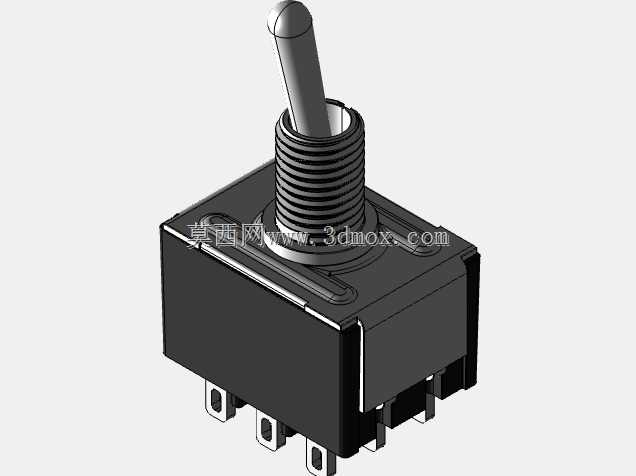

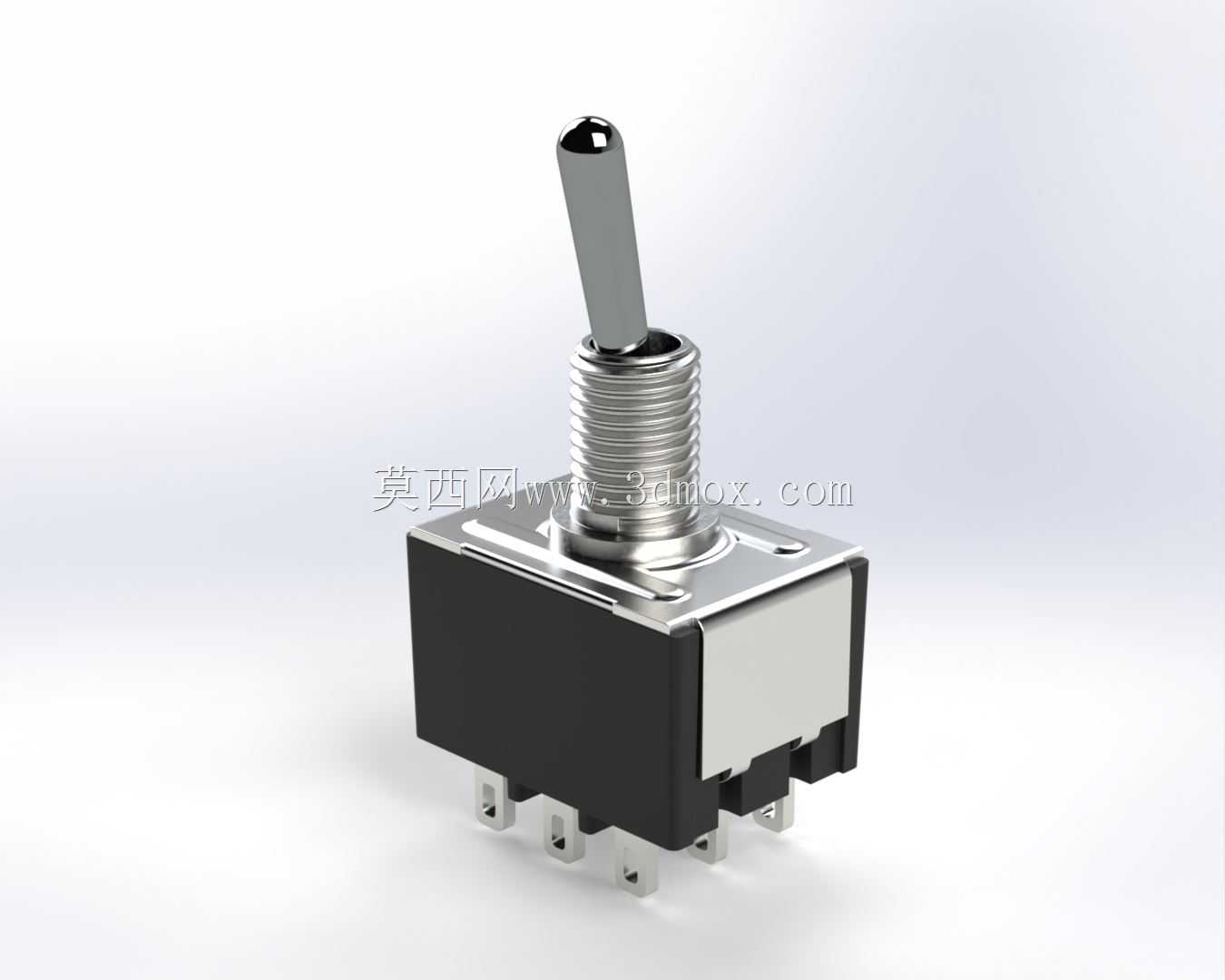

　　从三维建模的角度来看，这款开关的模型还原了外部所有装配特征，包括拨杆的球面顶端、螺纹段的牙型细节、基座的卡扣结构、底部引脚的倒角细节，在做设备整体装配设计时，可直接调用该模型完成面板开孔定位、内部空间避让校验、焊接引脚与PCB板的对位匹配，避免实际生产时出现安装干涉、孔位不匹配的问题。模型的外形尺寸公差按照行业通用开关的实际生产公差设定，装配间隙预留合理，可直接用于结构设计的干涉检查与外观效果渲染，帮助设计人员在方案阶段就完成操作手感模拟、布局合理性验证，减少后续样机打样的迭代次数。
