1.27mm间距2x5排针JTAG连接器结构

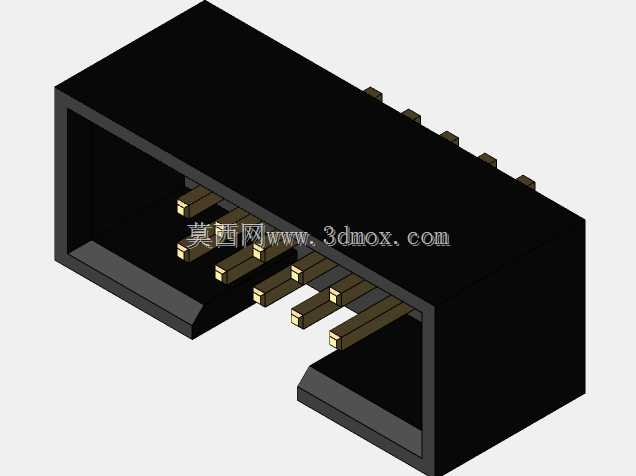

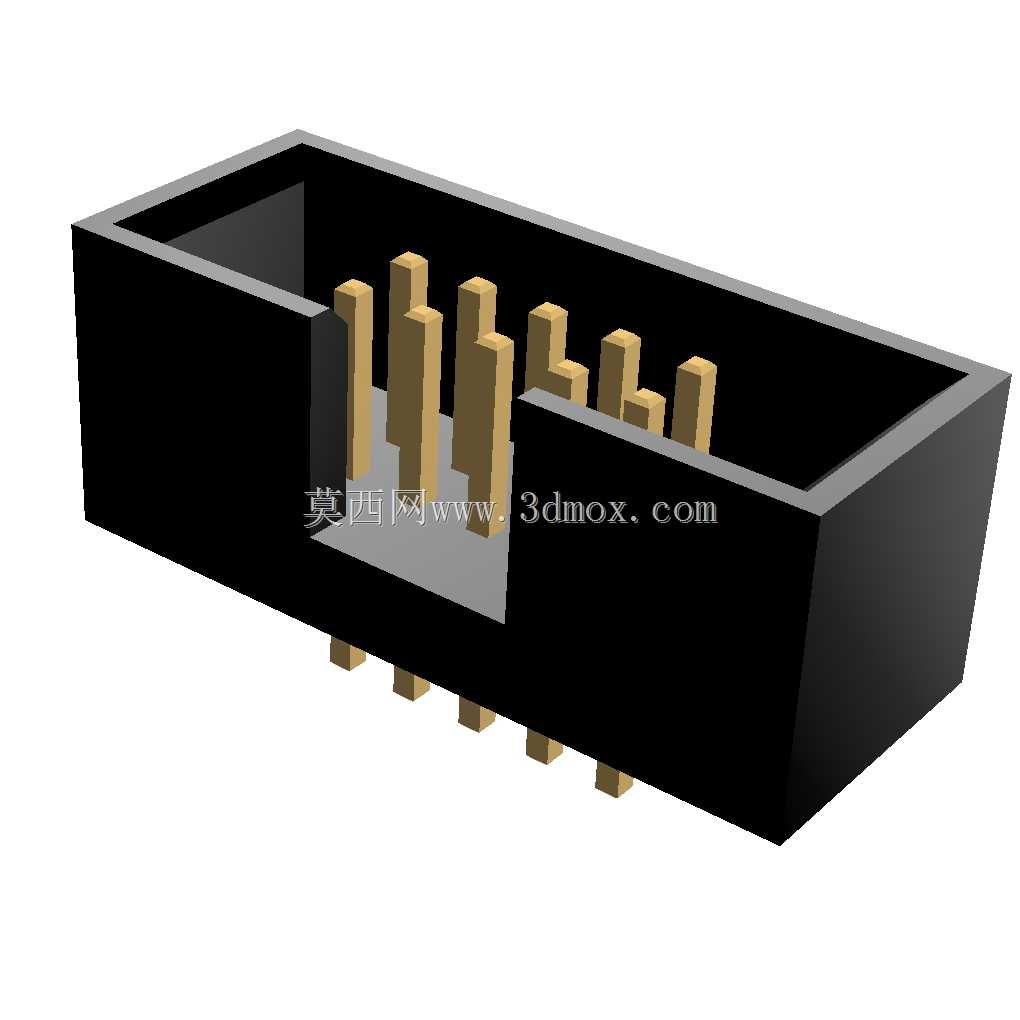

　　这款连接器采用双排交错排布的插针结构，针脚中心间距严格控制在1.27mm，两排针的排距同样匹配1.27mm规格，单排5个插针总共10个信号触点，刚好覆盖标准JTAG协议所需的TCK、TMS、TDI、TDO、TRST以及电源、地等核心信号定义，不需要额外扩展针脚就能满足绝大多数ARM、FPGA、DSP类芯片的调试与固件烧录需求。从结构设计逻辑来看，黑色高温塑壳采用L型围挡结构，并非全封闭的框体，单侧预留的开口是为了匹配对应排线插头的定位凸台，避免插反导致的信号短路、芯片IO口烧毁问题，塑壳的壁厚控制在0.8mm左右，既可以在SMT过炉时维持针脚的位置度，不会因为高温形变导致针脚偏移超出焊盘公差范围，又不会过度占用PCB板的表层布线空间，塑壳底部距离PCB板面的预留间隙为0.3mm，能够适配常规的无铅焊锡膏印刷厚度，过炉后焊锡的爬升高度不会溢出到塑壳内部造成针脚间短路。在嵌入式硬件开发、工业控制板卡调试以及消费电子主板量产测试环节，板载调试接口的选型直接影响产线治具对接效率、后期固件烧录稳定性，1.27mm间距的2x5排针式JTAG连接器是这类场景里普及率极高的互连部件，很多工程师在做板框布局、结构干涉检查时，往往容易忽略连接器的实际安装高度、塑壳定位缺口与周边元件的安全距离，导致后期SMT回流焊后出现干涉、治具插针偏位顶坏板件的问题。

　　插针采用黄铜基材镀锡处理，针脚的截面尺寸为0.3mm*0.3mm，露出塑壳的焊接端长度为1.2mm，刚好匹配1.6mm板厚的通孔插装工艺需求，插针压入塑壳的部分设计有倒刺结构，压装后能够承受至少15N的轴向拉力，不会在调试插头反复插拔的过程中出现针脚被拔出、接触不良的问题。实际做板级布局时，需要注意这款连接器的安装边界：塑壳整体的长度方向尺寸为8.5mm，宽度方向为5.0mm，塑壳顶部距离PCB板面的总高度为5.2mm，布局时需要在连接器的插拔侧预留至少10mm的操作空间，方便调试人员手持插头对位，同时要避开周边高度超过3mm的电解电容、拨码开关等元件，防止插头插入时被周边元件干涉。

　　在工业控制板卡的应用场景里，这类连接器除了承担前期开发阶段的固件烧录、边界扫描测试功能外，部分量产产品还会保留该接口作为后期现场升级、故障诊断的预留接口，这时候塑壳的耐温特性、插针的接触可靠性就显得尤为重要，这款连接器的塑壳采用LCP高温材质，能够承受260摄氏度的回流焊高温，长期工作温度范围覆盖-40摄氏度到125摄氏度，完全满足工业现场的宽温工作需求。很多结构工程师在做整机外壳开孔预留时，容易直接按照连接器的本体尺寸预留开孔，忽略了插头插入后超出连接器本体的部分，实际上标准的1.27mm间距JTAG插头插入后，会在连接器的插拔侧额外突出6mm左右的长度，外壳开孔需要覆盖这部分尺寸，同时预留0.5mm的装配公差，避免外壳压到排线导致接触不良。

　　另外在做三维建模时，这款连接器的针脚位置度公差需要控制在±0.05mm以内，因为对应的调试治具上的插针公差通常在±0.03mm，如果连接器模型的针脚位置偏差过大，会导致生成的钢网开孔位置偏移，SMT后出现虚焊、连焊的问题，塑壳上的定位缺口尺寸也需要严格按照实际规格建模，很多工程师为了省事省略定位缺口的特征，导致后期结构检查时无法发现插头插反的干涉风险，给生产环节埋下隐患。在消费电子类的小型化板卡设计中，这款连接器的高度优势也很明显，相比2.54mm间距的同针数JTAG连接器，它的占用PCB面积减少了60%以上，高度降低了40%，能够适配更薄的产品外壳设计，同时1.27mm间距的针脚信号完整性更好，在高速信号传输的场景下，针脚间的串扰更小，能够支持更高的JTAG时钟频率，提升固件烧录的效率。
