5mm双色直插LED指示灯三维结构

　　做了十几年消费电子与工控板卡的结构设计，经手的指示灯选型没有一千也有八百，这次还原的这款T-1 3/4规格5mm双色LED，是板载状态指示场景里用得最普遍的一类器件。很多刚入行的结构工程师画PCB封装、做面板开孔的时候，总容易忽略直插LED的实体尺寸边界，要么开孔偏位导致灯头卡壳，要么引脚折弯角度不对和周边元件干涉，这个三维模型就是把实际量产器件的每一处尺寸公差都还原到位，给选型和结构校验做参考。

　　先讲实际应用场景，这类双色直插LED几乎覆盖了所有需要板载状态提示的设备：小到家用插排的电源通断、充电头的充电状态指示，大到工控PLC的IO通道状态、变频器的运行故障提示、通信设备的链路状态告警，都能看到它的身影。和贴片LED比，它的灯头突出PCB板面的高度更高，发光角度覆盖范围更大，不需要额外加导光柱就能让操作人员在设备正面不同角度都清晰识别状态；和带底座的指示灯比，它直接波峰焊在PCB上，不需要额外的固定卡扣、面板螺母，物料成本和装配成本都低很多，适合大批量量产的民用、工业电子设备使用。

　　再说到功能特性，这款是双芯片共引脚结构，三个直插引脚分别对应公共极与两种发光色的控制极，通过不同引脚的通电组合，可以实现两种单色常亮，部分驱动逻辑下还能实现混色效果，一颗器件就能替代两颗单色LED的指示功能，节省PCB板面的布局空间。灯头采用环氧封装，半球形的出光面做了光学弧度优化，发光半角通常在20到30度之间，既保证正面足够的显示亮度，又不会因为发光角度太散导致相邻指示灯串光。封装本体的绝缘性能满足常规电子设备的耐压要求，引脚采用可焊性镀锡处理，适配波峰焊、手工焊等多种焊接工艺，耐温范围符合无铅焊接的温度曲线要求，不会因为过炉导致封装开裂、引脚氧化。

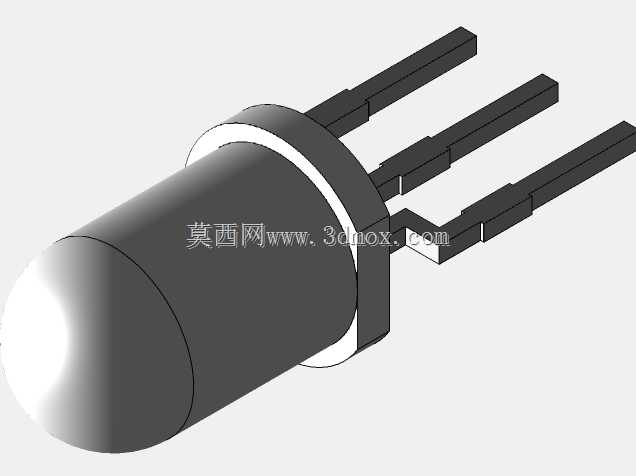

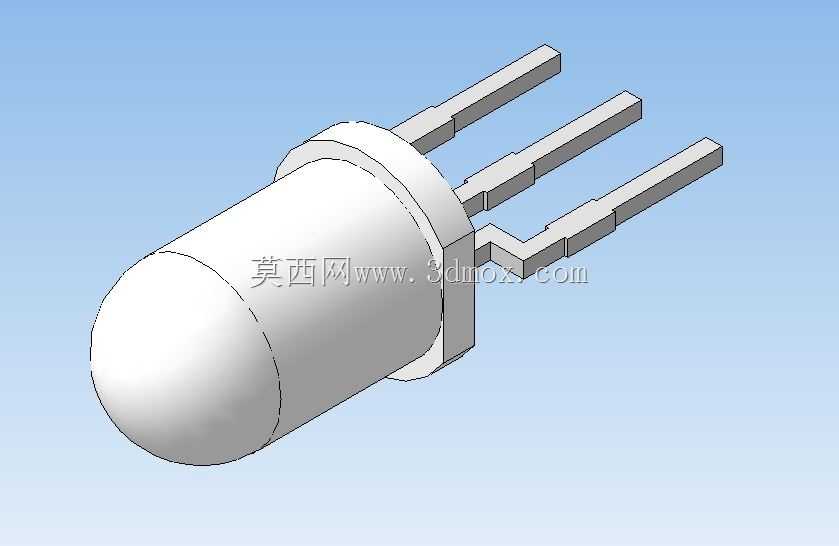

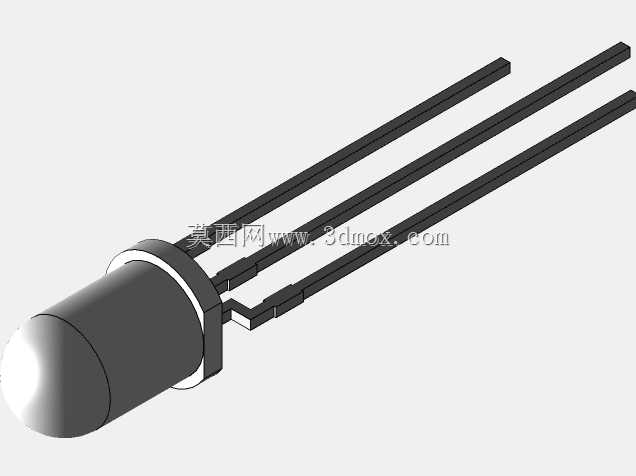

　　设计思路上，建模的时候完全参照实际量产器件的尺寸链做还原：首先是灯头部分，半球形出光面的曲率、圆柱封装体的直径、根部法兰的台阶尺寸都严格对标实物，法兰台阶是很多建模者容易遗漏的结构，这个台阶的作用是焊接时抵住PCB板面，控制灯头高出板面的高度，同时避免焊锡顺着引脚爬到封装本体上影响绝缘。然后是引脚部分，三个引脚的中心距、引脚截面尺寸、伸出封装后的长度、引脚的折弯位置都完全按照器件手册的规范来做，要注意三个引脚不是等长的，公共极引脚通常会稍长一点，方便生产插件时识别极性，避免插反导致功能失效。引脚的折弯位置距离封装根部有固定的安全距离，避免折弯时应力传递到封装内部拉断芯片绑定线，建模的时候特意把这个应力避让段做了还原，方便layout工程师核对引脚与周边焊盘、元件的安全距离。

　　关于外形尺寸与安装边界，这款器件的封装直径是标准5mm，也就是行业里常说的T-1 3/4规格，灯头总长度从半球顶端到引脚末端的尺寸符合通用直插LED的规范，安装时PCB上对应的三个焊盘孔径要匹配引脚直径，焊盘间距严格对应引脚中心距，避免插件时引脚变形。如果是需要面板开孔露出灯头的结构，面板开孔直径要比封装直径大0.2-0.3mm，预留装配公差，开孔中心到PCB的距离要匹配灯头伸出板面的高度，避免面板压到灯头导致封装受力开裂。另外要注意，这类直插LED的引脚如果需要折弯成型，折弯处距离封装根部的距离不能小于2mm，否则很容易造成内部引脚断裂、接触不良，建模时把这个安全边界也做了标注，方便结构设计时做干涉检查。

　　很多工程师在做结构评审的时候，总觉得LED是小元件，随便放就行，实际量产里因为LED高度不对顶到面板、引脚和周边电解电容干涉、极性插反导致批量返工的问题比比皆是，用精准的三维模型在设计阶段做装配校验，就能提前规避这些生产端的问题，减少打样返工的成本。
