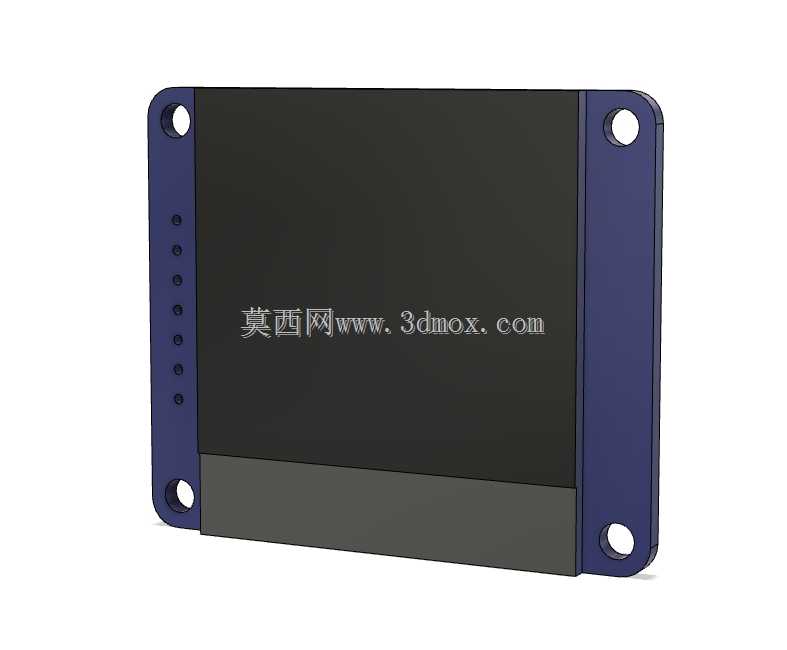

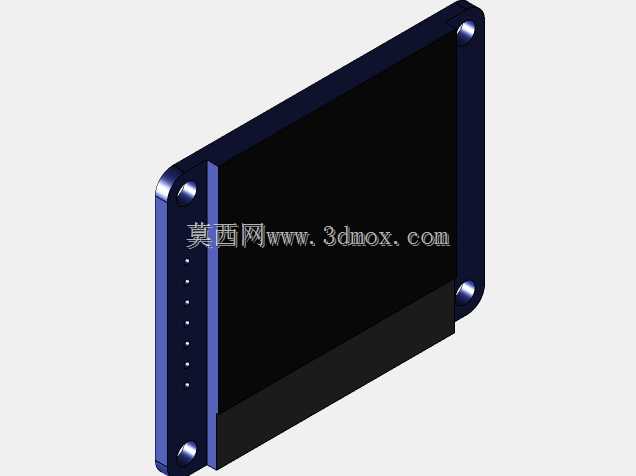

微雪1.5英寸OLED显示模块简化结构

　　在嵌入式开发、小型智能设备的结构设计工作中，显示模块的选型与安装适配是经常要处理的环节，这款1.5英寸OLED显示模块的简化三维结构，刚好覆盖了结构设计阶段需要的核心安装与外形参考要素，不需要还原屏幕内部的像素驱动、电路布线等细节，就能满足整机布局时的干涉检查、安装位预留需求。

　　从实际应用场景来看，这类小尺寸OLED屏常被用在手持检测设备、桌面小型仪器、开源硬件开发项目、工业控制终端的状态显示位上，用来展示参数数值、设备运行状态、简单交互菜单，相比同尺寸的LCD屏，OLED自发光的特性不需要额外背光层，整体厚度可以做得更薄，在空间紧凑的小型设备里有明显的适配优势。做结构设计的时候，首先要关注的就是模块的整体安装边界，这个模型完整还原了屏幕两侧的固定耳结构，固定耳上的安装孔位位置、孔径大小都和实物一致，在做整机外壳或者内部安装支架设计的时候，可以直接匹配孔位做螺柱定位，不需要反复核对实物样品的安装尺寸，能减少前期打样的试错成本。

　　设计思路上，这个简化模型刻意省略了屏幕背面的驱动电路细节、排针引脚的精细结构，只保留了屏幕显示区域的轮廓、两侧固定支架的外形、整体厚度尺寸，对于结构工程师来说，这些信息已经足够完成安装位的布局：显示区域的轮廓可以用来对应外壳上的视窗开口尺寸，提前计算视窗与屏幕表面的间隙，避免出现漏光、视窗偏移的问题；整体厚度参数可以用来预留屏幕与外壳、屏幕与内部电路板之间的安全间隙，防止装配时出现挤压屏幕导致显示异常的问题。

　　实际选型适配的时候还要注意，这类OLED模块的固定耳是向屏幕两侧延伸的结构，安装孔的中心距是固定值，在设计内部安装槽的时候，除了要留出屏幕本体的容纳空间，还要给两侧的固定耳留出对应的避让位，不能只按照屏幕显示区域的长宽来挖槽，不然会出现模块放不进安装位的问题。另外屏幕的显示面是突出于固定支架平面的，做外壳视窗的时候要考虑视窗唇边的高度，既要保证装配后屏幕表面和视窗之间的间隙均匀，也要避免唇边压到显示区域造成屏幕损坏。

　　在做小型手持设备的结构布局时，这类屏幕通常会搭配主控电路板安装在设备的前壳位置，这个简化模型可以直接导入装配体中，和电路板、按键、电池等其他部件做干涉检查，提前排查安装时可能出现的空间冲突，比如排针位置和壳体加强筋的干涉、固定耳位置和螺柱的对位偏差等问题，不需要等到实物样品到手再调整结构，能大幅缩短前期的设计迭代周期。对于做开源硬件二次开发的结构设计者来说，这个模型的精度足够适配常见的安装场景，不需要自己再对着实物测绘建模，能节省不少建模的时间成本，把更多精力放在整机的功能结构优化上。

　　还要注意的是，这类OLED屏幕的表面没有额外的保护玻璃，在结构设计的时候要考虑屏幕表面的防护，比如在视窗位置加装透明保护片，或者在屏幕周围设计略高于屏幕表面的防撞唇边，避免设备装配或者使用过程中硬物刮蹭到屏幕表面，造成显示区域的损坏。模型还原的屏幕本体与固定支架的相对位置关系，也能帮助设计者准确计算保护片的安装位置，保证保护片和屏幕表面之间留有均匀的微小间隙，既不会接触到屏幕造成压痕，也不会因为间隙过大导致视窗位置进灰。
