台达4英寸工业人机界面触控屏结构

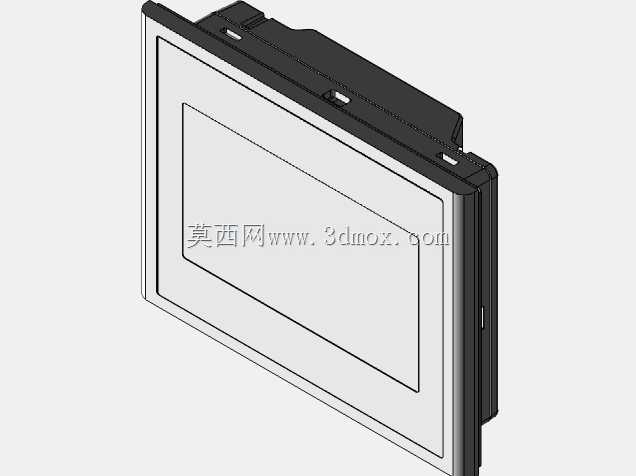

　　在小型自动化设备的电控系统搭建中，4英寸规格的人机交互终端一直是紧凑型工位的首选配置，这类产品不需要占用过多柜面空间，却能覆盖参数设置、状态监控、故障报警提示等核心交互需求，常见于小型流水线单工位控制、台式检测设备、小型包装单机、实验室自动化装置的操作端布局。本次还原的这款台达人机界面，整体采用前框嵌装的结构形式，前面板做了窄边凸起的密封唇边设计，安装时配合面板密封圈可以实现柜面安装后的IP65级正面防护，能够阻挡车间环境内的粉尘、飞溅切削液或者清洁用水渗入柜体内部，适配多数工业现场的复杂工况。

　　从结构设计逻辑来看，这款产品的壳体分为前面板组件、中框支撑结构、后端电路仓三个主要部分，前面板的触控区域与显示区域做了齐平处理，没有额外的凸起边框，日常操作时不会积留灰尘，擦拭清洁也更方便；屏幕周边的前框做了微小的弧度过渡，避免直角边缘在操作人员频繁操作时造成磕碰划伤。后端的电路仓采用阶梯式收窄设计，相比等厚的直筒结构，能够减少柜内安装时的纵深占用，给柜内的走线槽、接线端子预留更多排布空间，尤其是在深度尺寸有限的小型壁挂控制箱内，这种收窄结构的适配性会明显优于平直后端的产品。

　　安装边界方面，这款产品采用标准的面板嵌装卡扣固定方式，不需要在柜体上打额外的螺丝孔，只需要按照开孔尺寸在柜面开出矩形安装孔，将产品从正面嵌入后，用背部的四个塑料卡扣卡紧在柜壁上即可完成固定，安装拆卸都不需要特殊工具，后期维护更换时可以直接从正面拆下，不需要挪动柜内的其他元器件。前面板的外轮廓尺寸比安装开孔单边大出5mm左右的压边宽度，既能够遮盖开孔边缘的加工毛刺，也能保证压紧密封圈后的密封效果，不会出现缝隙漏尘的问题。

　　功能布局上，这款产品的接口全部集中在后端的下部区域，包括电源接线端子、通讯接口、扩展接口都做了下沉式排布，接线完成后线缆不会超出后端的最大外轮廓，避免安装时线缆被柜体后壁挤压造成接触不良。壳体侧面设计有细小的散热格栅，格栅的开孔方向做了折弯挡边处理，外部的粉尘或者液体不会直接通过格栅进入内部电路区域，同时能够满足内部电路工作时的自然散热需求，不需要额外加装散热风扇，减少了后期维护的易损件数量。

　　在实际选型适配过程中，这类4英寸人机界面通常搭配小型PLC使用，用来替代传统的按钮、指示灯组合，能够大幅减少柜面的开孔数量，简化操作面板的布局，同时可以通过屏幕直接显示设备的运行参数、产量计数、故障代码等信息，操作人员不需要对照说明书查找故障原因，直接通过屏幕提示就能快速定位问题点。建模过程中重点还原了产品的安装配合尺寸、卡扣结构位置、接口排布位置，能够直接用于电控柜的布局设计验证，提前检查安装干涉、走线空间预留是否合理，避免实际加工柜体时出现尺寸不匹配的问题。

　　从结构细节来看，这款产品的前框与中框采用卡扣加螺丝的双重固定方式，结合缝隙做了错位止口设计，能够提升整体的结构强度，在受到意外碰撞时不会出现壳体开裂或者接缝脱开的问题。背部的卡扣采用弹性工程塑料材质，卡接行程有足够的余量，能够适配1.5mm到3mm厚度范围的柜板，不管是常见的冷轧钢板柜体还是绝缘塑料柜体，都能可靠固定，不会出现松动晃动的情况。屏幕表面的触控层采用电阻式触控设计，支持戴手套操作，适配车间操作人员佩戴劳保手套的使用场景，不会出现触控不灵敏的问题，相比电容屏在工业环境下的适配性更强。
