5英寸电容式智能人机交互触控显示屏

　　这款5英寸智能触控屏是面向嵌入式人机交互场景开发的终端显示部件，在小型工业控制设备、桌面级智能仪器、DIY创客项目、小型自动化单机设备中应用十分广泛，能够替代传统的按键、数码管显示组合，为设备提供可视化的参数设置、状态显示、交互操作入口。从实际使用场景来看，这类触控屏常被集成在小型温控设备、桌面型3D打印设备、小型实验检测仪器、智能家居控制终端、简易PLC控制单机上，不需要额外搭建复杂的显示驱动电路，通过串口即可和主控单元完成数据交互，能够大幅降低设备的人机交互部分开发周期。

　　从功能特性来看，这款屏幕采用电容触控方案，相比传统电阻屏，触控灵敏度更高，不需要压力触发即可完成点选、滑动操作，表面覆盖的防护层具备一定的防刮耐磨能力，适配日常工业场景下的操作频率，屏幕本身集成了显示驱动、触控处理、指令解析单元，主控端只需要按照约定的串口协议发送指令，即可完成页面切换、数值显示、触控事件回传，不需要额外编写底层显示驱动代码，对于结构工程师和嵌入式开发人员来说，能够省去大量显示部分的调试工作。屏幕自带的字库、图片存储空间，能够提前将设计好的交互页面烧录到屏载存储中，运行时不需要主控端传输整幅画面数据，仅传输变量数值即可完成界面更新，对主控单元的性能要求极低，哪怕是普通的8位单片机也能驱动其完成复杂的交互逻辑。

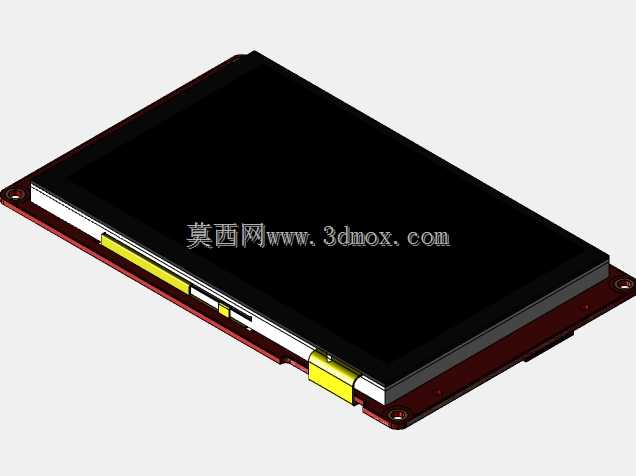

　　从结构设计思路来看，这款屏幕采用板屏一体化的设计方案，液晶面板和驱动控制电路板直接集成固定，整体结构紧凑，红色的PCB基板作为屏幕的承载底座，边缘预留了标准的安装固定孔位，不需要额外设计屏幕固定支架，只需要在设备面板上开出对应尺寸的安装窗口，通过螺丝即可将屏幕直接固定在设备面板内侧，屏幕显示区域刚好和面板窗口对齐，屏幕侧边预留的接线接口采用卧式排针设计，接线后不会额外增加屏幕整体厚度，能够适配厚度空间有限的紧凑型设备外壳。屏幕侧边的黄色防护条是接口区域的绝缘防护结构，安装时能够避免屏幕电路板和设备金属外壳直接接触造成短路，同时也能在一定程度上缓冲安装过程中的挤压应力，避免屏幕玻璃受力碎裂。

　　从安装边界和尺寸适配角度来说，这款屏幕的整体外轮廓尺寸适配常规的5英寸显示面板规格，显示区域为标准4:3比例，安装时需要注意屏幕背部的元件凸起高度，在设备内部预留足够的避让空间，尤其是背部的电容元件和接口排针位置，不能和其他电路板、结构件发生硬干涉。屏幕的工作温度范围适配常规工业场景的室内使用需求，安装时要注意避免屏幕靠近设备内部的大功率发热元件，若必须靠近热源，需要在屏幕和热源之间增加隔热层，避免长期高温导致屏幕液晶老化、触控失灵。屏幕表面的触控层和液晶层是贴合结构，安装时不能对屏幕显示区域施加局部集中压力，否则容易造成液晶层漏液、触控层排线断裂，固定螺丝的锁紧扭矩要控制在合理范围，避免PCB板受挤压变形导致屏幕显示异常。

　　在实际设备集成过程中，这款屏幕的前面板贴合面可以加装薄型泡棉密封胶条，既能够填充屏幕和设备面板之间的缝隙，达到防尘防溅的效果，也能避免面板和屏幕边框直接硬接触，在设备受到振动时起到缓冲作用，保护屏幕结构不受损。屏幕的接线部分建议采用带锁扣的排线连接，避免设备运输、使用过程中接线松脱导致通讯中断，供电线路上建议增加磁环滤波，避免设备内部的电机、继电器等感性元件产生的干扰通过电源线传入屏幕，导致屏幕花屏、重启等异常问题。从结构选型的角度来看，这款一体化智能屏相比分离式的屏幕加驱动板方案，整体装配难度更低，不需要调试屏幕和驱动板之间的排线连接，整体可靠性更高，非常适合小批量设备生产、快速原型开发等场景使用，能够在保证交互功能完整性的前提下，最大程度压缩结构设计和装配调试的时间成本。
