微雪2.9英寸V2版电子墨水显示模组

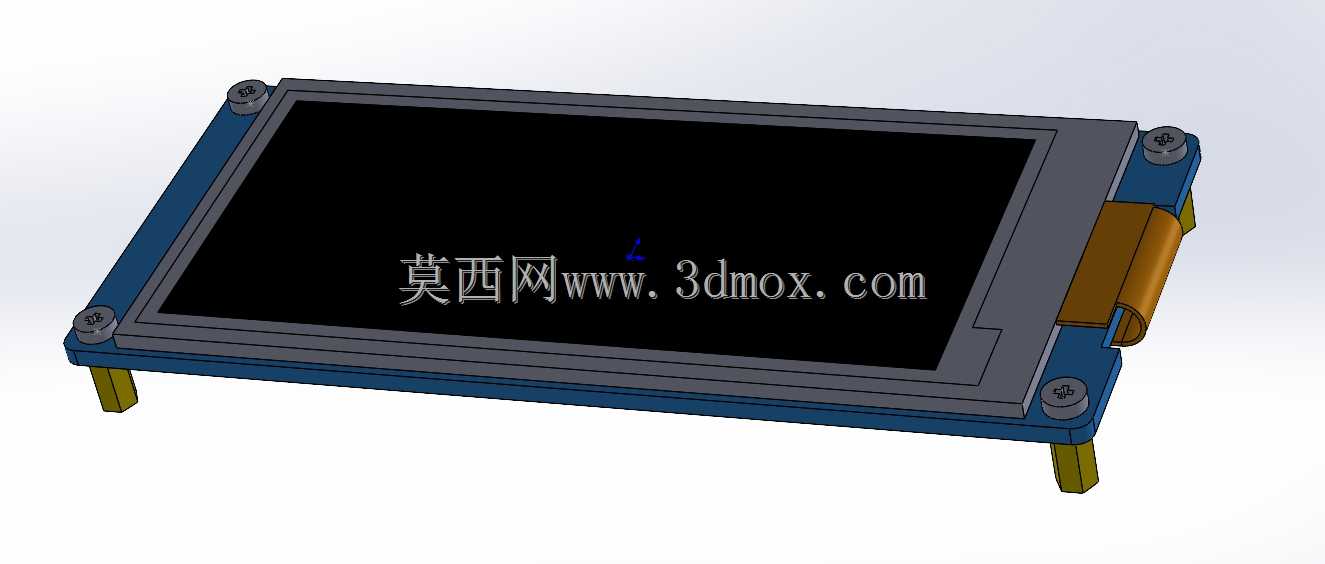

　　做嵌入式项目选型电子纸模组的时候，最头疼的就是拿到的官方尺寸和实物有偏差，尤其是做面板嵌装、手持设备外壳开模的时候，差个0.5mm要么装不进去要么缝隙大到离谱，这个2.9英寸电子墨水屏的三维结构，是完全对照实物逆向测绘出来的，所有安装孔位、外形边界、接插件位置都和量产实物一致，能直接导入结构装配体里做干涉检查，省得自己拿卡尺一点点量还容易测错。

　　这款黑白双色电子纸属于低功耗显示类器件，日常刷新的时候才会消耗电量，静态显示内容完全不需要供电维持，这个特性决定了它的适用场景和常规TFT屏完全不一样——常用来做货架的电子价签，不需要频繁布线供电，换价的时候批量刷新一次就行；也能嵌在工业传感节点上做数据显示，装在设备旁几年不用换电池；还有嵌入式开发爱好者做桌面天气站、电子书阅读器原型、智能门禁的状态提示屏，都优先选这类尺寸的模组，2.9英寸的大小刚好能放下几行文字加简单图标，不会太小看不清内容，也不会太大占太多安装空间。

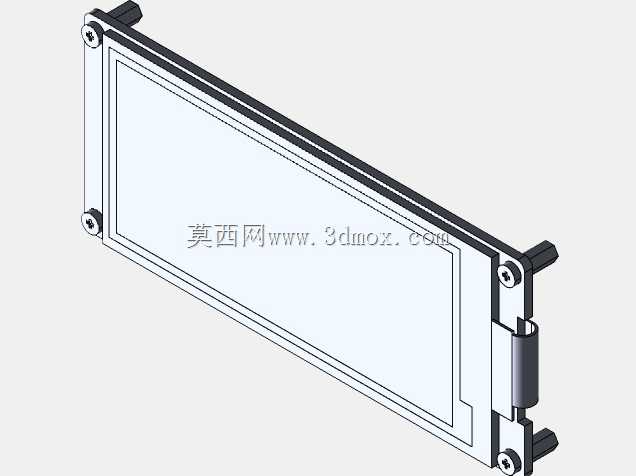

　　从结构设计来看，这个模组采用分层堆叠的结构，最上层是电子纸显示面板，表面做了硬化处理，日常装配的时候不容易被刮花；中间层是驱动PCB板，所有的驱动电路、屏线接口都集成在这层板上，不需要额外外接驱动板，减少了整体的装配厚度；底部是四个铜柱安装支脚，支脚的高度刚好留出了PCB背面元器件的避让空间，装配的时候不会因为螺丝拧太紧压坏背面的芯片电容。两侧的固定耳上开了两个通孔安装位，孔位的公差按照通用电子装配的标准做了适配，用M2的螺丝就能直接固定在设备外壳或者安装支架上，不需要额外做转接板。

　　做结构设计的时候要注意几个安装边界：首先是模组的整体厚度，包含支脚在内的总高度要在装配体里预留足够的空间，尤其是接插件在模组侧边的位置，要留出FPC排线弯折的半径，不能把排线折死导致接触不良；其次是屏幕的有效显示区域要和外壳的视窗对齐，视窗的开口尺寸要比有效显示区大0.2mm左右，避免装配公差挡住显示内容；另外四个安装支脚的定位尺寸要严格对应，因为电子纸面板本身是玻璃基底，要是安装孔位错位强行拧螺丝，很容易把面板压裂，这点在做外壳建模的时候一定要反复核对孔位坐标。

　　这个V2版本的模组和老版本相比，接插件的位置做了微调，驱动板的轮廓也有小改动，要是之前用的老版本结构，不能直接替换，得重新核对安装尺寸。从功能特性来说，黑白双色的显示对比度足够，阳光下也能清晰看清内容，没有常规液晶屏的反光问题，可视角度接近180度，不管从哪个方向看都不会偏色。日常做项目的时候，把这个三维模型直接导入装配体，就能提前模拟装配过程，检查和周边结构件的干涉情况，比如外壳的壁厚、按键的位置、电池的摆放会不会和屏幕模组冲突，不用等实物打样回来才发现装不上，能省不少打样迭代的时间。

　　测绘的时候特意核对了每个细节：安装孔的沉头深度、支脚的端面平面度、侧边FPC接口的突出长度，甚至连屏幕边缘的密封胶宽度都做了还原，就是为了让结构工程师拿到模型就能直接用，不用再二次修正尺寸。对于做嵌入式硬件结构设计的人来说，这类精准的逆向模型能大幅减少前期选型验证的时间，不用每次买样品回来自己测绘，尤其是做多款屏幕选型对比的时候，直接把不同型号的模型导入装配体，就能快速判断哪个尺寸更符合项目的安装空间要求，不用反复打样测试。
