符合ISO1161标准的集装箱角铸钢件

　　在集装箱多式联运体系里，角铸件是决定整个箱体堆码、吊装、锁固可靠性的核心受力构件，从港口岸桥的吊具起吊作业，到堆场多层堆码的载荷传递，再到公路、铁路运输环节与车架扭锁的刚性固定，所有外部载荷最终都会通过角件完成传导，一旦角件的结构强度、尺寸公差不达标，轻则出现箱体固定失效移位，重则引发堆垛坍塌、运输脱落等重大安全事故。这款角铸件完全遵循ISO 1161国际标准设计，适配所有符合国际联运规范的标准海运集装箱、特种集装箱以及模块化集成房屋的角部连接需求。从结构设计逻辑来看，整个铸件采用一体化铸造成型工艺，没有额外的焊接拼接结构，从根源上避免了焊接热影响区带来的应力集中、强度下降问题。

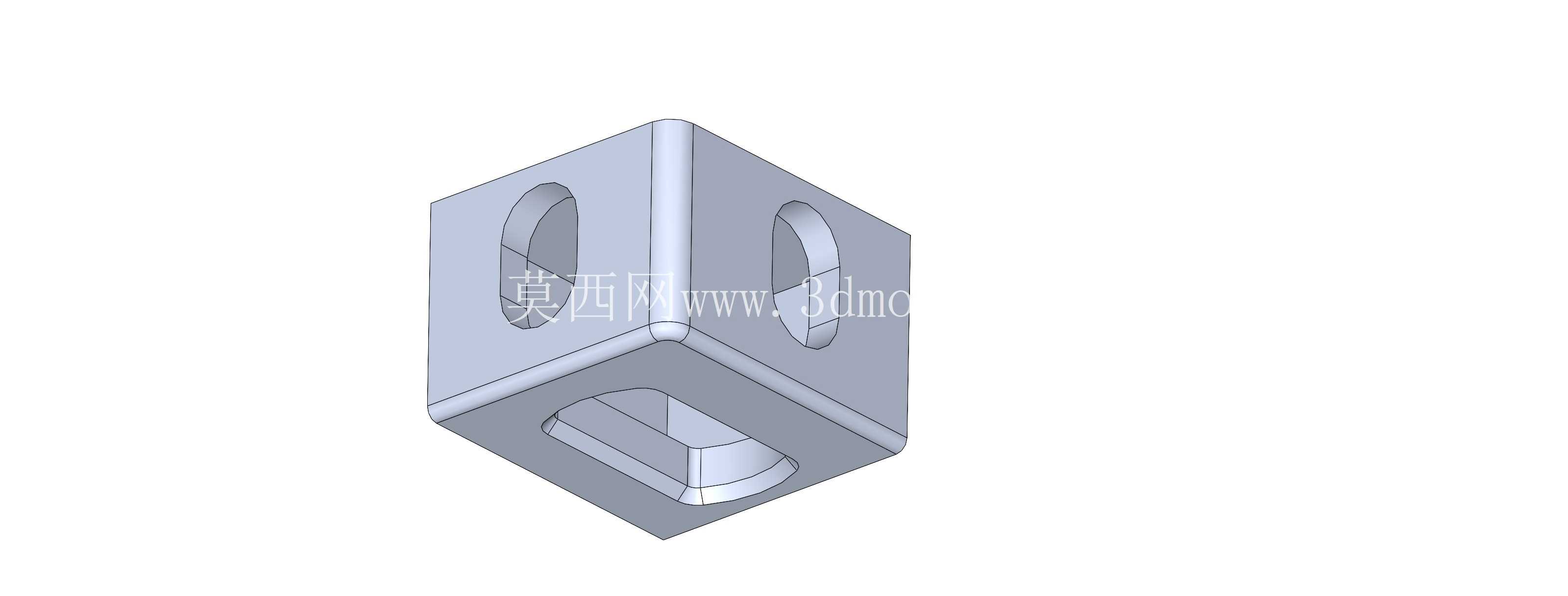

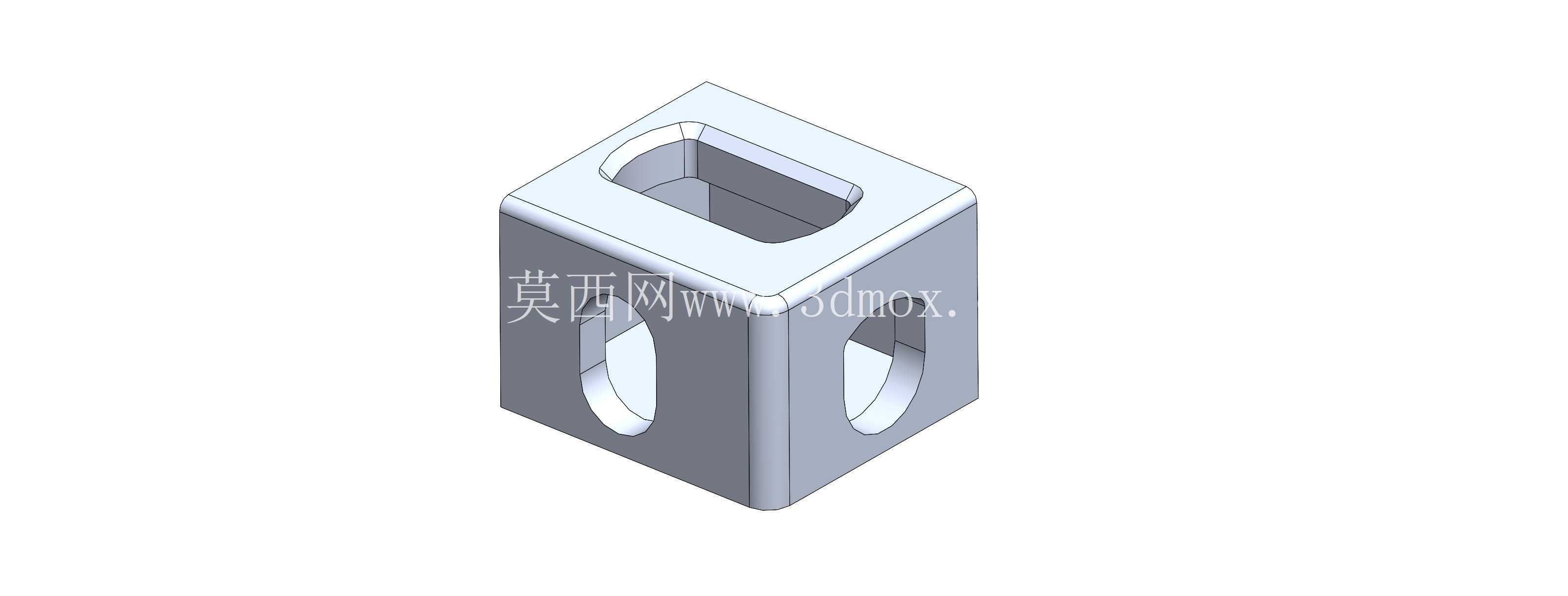

　　铸件的三个外露立面分别开有对应不同作业场景的长圆形锁孔：顶面与底面的开孔对应堆码状态下上下层箱体的定位锁止，侧面开孔对应吊具起吊、运输扭锁固定的连接需求，每个开孔的边缘都做了适配锁头导入的圆弧过渡处理，即便在吊装对位存在小幅偏差的情况下，也能引导吊具锁头、扭锁锥头顺利卡入，减少现场作业的对位难度。在安装边界的设计上，角铸件的内侧直角边完全贴合集装箱角柱、顶梁、底梁的方管端面，铸件本体预留的焊接坡口角度经过反复校核，现场装配时不需要额外对构件进行二次打磨修型，就能实现与箱体框架的贴合组焊，焊接完成后角件的外端面与箱体端面的平面度公差控制在标准允许范围内，不会出现相邻箱体堆码时局部点接触、受力不均的问题。

　　从受力特性来看，铸件的壁厚分布做了针对性的差异化设计，锁孔周边、载荷传递路径上的壁厚做了加厚处理，非主要受力区域在保证整体刚性的前提下适当优化壁厚，既满足堆码时满载箱体多层叠加的垂直载荷要求，也能承受起吊时整个箱体的动态冲击载荷，同时适配铁路运输时的纵向冲击、海运时的横向摇摆载荷。在实际应用场景中，这款角件除了用于标准干货集装箱的生产制造，还可广泛应用于模块化预制舱、集装箱式储能电站、车载方舱等需要采用标准集装箱连接逻辑的特种装备上，只要是采用ISO标准集装箱角件连接逻辑的设备，都可以直接选用该款铸件完成角部的受力结构搭建，不需要重新设计角部连接结构，大幅缩短非标模块化装备的设计周期。在建模细节处理上，所有的铸造圆角都按照实际铸造工艺要求做了保留，没有出现尖锐直角这类不符合铸造生产实际的结构，锁孔的内表面尺寸完全匹配标准扭锁、吊具锁头的外形尺寸，既不会因为间隙过大导致锁止后晃动量超标，也不会因为间隙过小出现锁头卡滞、无法顺利插拔的问题。铸件外侧的三个平面都有足够的加工余量预留，生产过程中可以在铸造完成后对接触面进行精整处理，保证相邻角件的接触面平面度符合装配要求，避免堆码时出现局部应力集中导致的铸件变形、开裂。

　　很多刚接触集装箱结构设计的工程师容易忽略角件内部的空腔结构，实际上这个空腔并非随意设计，一方面是为了给扭锁的旋转锁止留出足够的运动空间，另一方面也能在保证整体强度的前提下降低铸件自重，减少整个箱体的钢结构重量占比，提升单箱的有效载荷能力。这款角件的空腔轮廓完全匹配标准扭锁的旋转轨迹，不会出现锁头旋转到位后与铸件内壁干涉的情况，同时空腔的壁厚均匀性符合铸造工艺要求，避免铸造过程中出现缩孔、缩松等内部缺陷，保证铸件的整体力学性能稳定。
