明纬LRS-75-12开关电源三维结构模型

　　做工业设备电控设计的工程师对这款电源不会陌生，在小型自动化控制柜、桌面式工业检测设备、低压LED驱动回路、小型传感器供电集群这类场景里，它的出镜率一直很高。这次建模的时候没有只做个外观壳体应付事，从安装边界到内部器件占位、散热结构的细节都做了还原，方便做柜体布局的工程师直接调用做干涉检查，不用再对着二维样册反复核对尺寸。

　　先从实际用途说起，这款电源是单路12V直流输出的交流转直流供电单元，额定输出能力6A，总输出功率72W，刚好覆盖小功率工控场景的供电需求——比如给柜内的小型PLC模块、光电传感器组、散热风扇、人机界面小尺寸触摸屏供电，不用选更大功率的电源浪费安装空间，也不会因为功率裕量不足带不动负载。很多做小型桌面设备的工程师选它，就是看中它的体积控制和长期运行的稳定性，毕竟在紧凑的设备内部，每一寸安装空间都要抠着用。

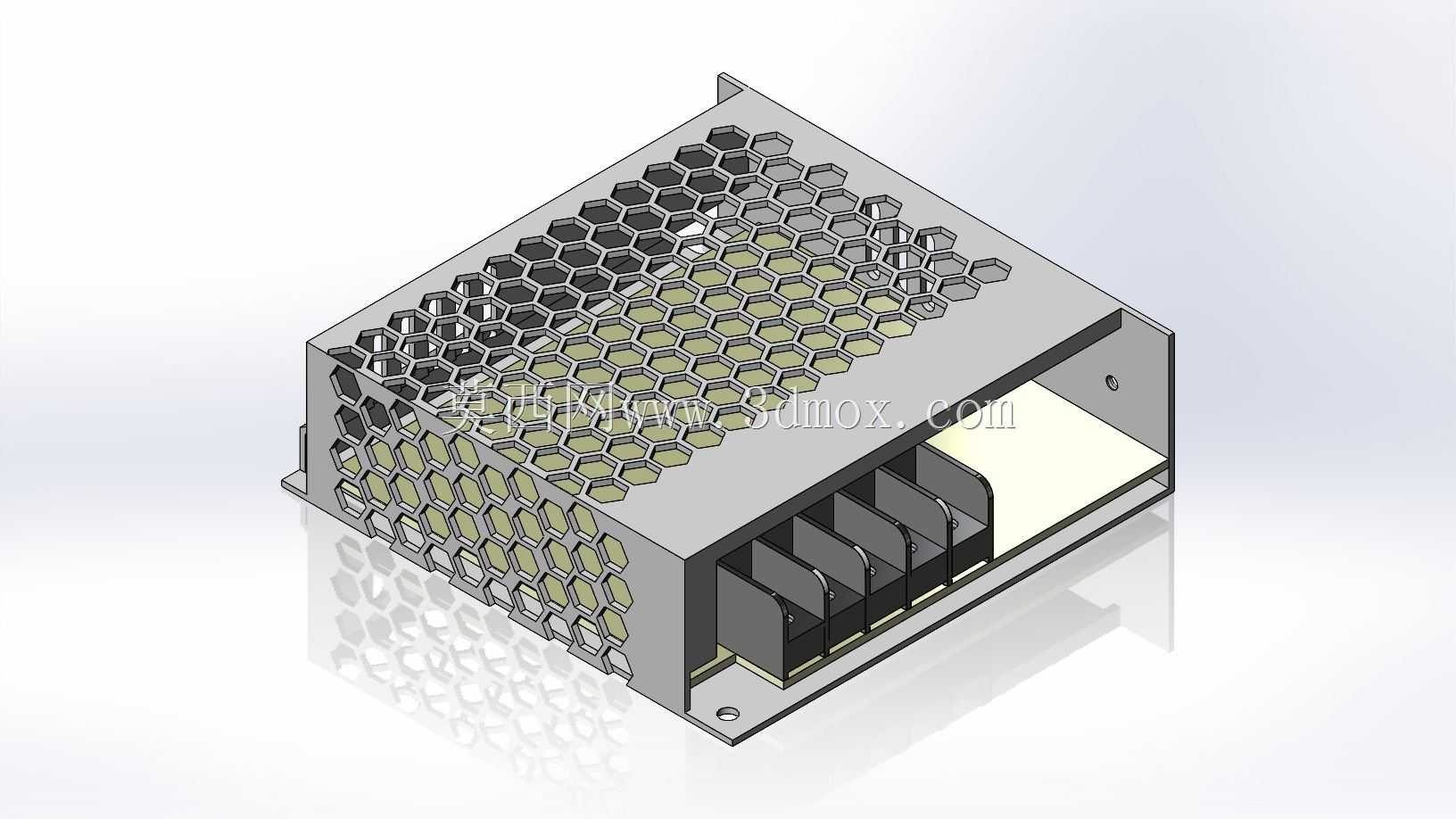

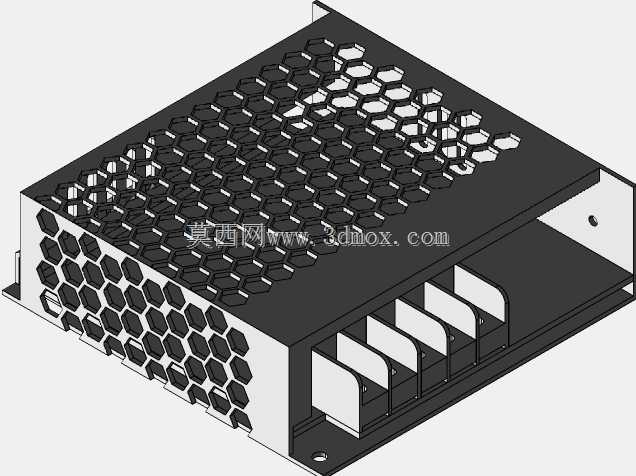

　　设计思路上，这个模型完全还原了实物的结构逻辑：外壳采用折边一体成型的金属壳体，顶面和侧面都做了蜂窝状的通风冲孔，不是随便画的六边形装饰，每个冲孔的排布密度、开孔大小都和实物一致——这种蜂窝结构比普通圆孔的通风效率高，同时还能保证壳体的结构强度，不会因为开孔太多导致壳体受压变形，毕竟电源在柜内安装的时候，有时候会被旁边的线束、线槽挤压，壳体刚度不够的话很容易压到内部的PCB板造成短路。接线端的位置做了内凹的防护结构，输入输出端子都藏在壳体端部的凹槽里，接完线之后盖上端子盖，能避免柜内的金属碎屑、掉落的螺丝头碰到接线柱造成短路，这个细节在建模的时候特意做了端子的占位和凹槽的配合间隙，做装配模拟的时候能直观看到接线的操作空间够不够，不用后期打样才发现端子旁边留的空间插不下螺丝刀。

　　安装边界的处理是这个模型最实用的部分，底部的两个安装耳片的孔位间距、孔径大小、沉台深度都严格按照实物尺寸做的，安装面到壳体顶部的高度、接线端突出壳体的长度、散热孔距离安装板的高度都做了精准还原。很多新手工程师做柜体布局的时候，容易忽略电源底部的散热间隙，把电源直接贴在安装板上装，结果运行的时候热量散不出去，夏天高温环境下容易触发过温保护，这个模型里特意把底部的垫高凸台做出来了，装配的时候能直观看到电源底部和安装板之间预留的散热间隙，方便在布局的时候提前给周围留出对流空间——一般来说电源上下左右最好留至少10mm的空隙，不要紧贴着线槽或者其他发热器件，比如交流接触器、伺服驱动器这类发热大的部件，最好和电源错开安装，避免热量互相叠加。

　　从结构细节来看，壳体的折边处都做了圆角处理，没有尖锐的毛边结构，这也是工业器件的常规设计，避免安装的时候划伤操作人员的手，也不会割破旁边的线束绝缘层。内部的PCB板、变压器、电解电容都做了简化占位，不是完全还原内部电路，但占位的尺寸和位置都是准确的，做热仿真的时候可以直接给对应的发热部件赋予参数，不用再重新搭建内部结构模型。端部的指示灯位置也做了还原，那个小的透光孔位刚好对应电源工作状态的指示灯，做设备外观设计的时候，可以把这个指示灯的位置露在外面，方便后期维护的时候直接看电源的工作状态，不用拆柜检查。

　　在实际选型搭配的时候，这个电源的输入电压范围是宽幅交流输入，能适应不同厂区的电压波动情况，不用额外加稳压模块，建模的时候也把输入侧的接线标识位置做了出来，L、N、接地端子的排布和实物一致，做接线图设计的时候可以直接对应模型上的端子位置，避免接错线。很多做小型设备的工程师会把这款电源用在设备的控制回路里，和主回路的大功率供电分开，减少主回路启停的时候对控制回路的电压干扰，这时候模型的尺寸准确性就很重要，毕竟要把它塞进紧凑的控制仓里，差个几毫米可能就盖不上仓盖。

　　另外这个模型的壳体装配关系也做了还原，上下壳体的卡扣位置、固定螺丝的孔位都有体现，如果需要做电源的改型设计，比如给特殊场景加防水胶圈、改安装孔位，可以直接在这个模型的基础上修改，不用从零开始画结构，能省不少结构设计的时间。散热孔的排布方向也和实物一致，是顺着空气对流的方向设计的，设备内部如果有散热风扇的话，风可以顺着孔位穿过电源内部，把变压器和功率管上的热量带出去，建模的时候没有把孔位做的歪歪扭扭，每个六边形的尺寸一致，排布均匀，做渲染或者工程出图的时候都能直接用。
