3150kVA油浸式ONAN型充油变压器结构

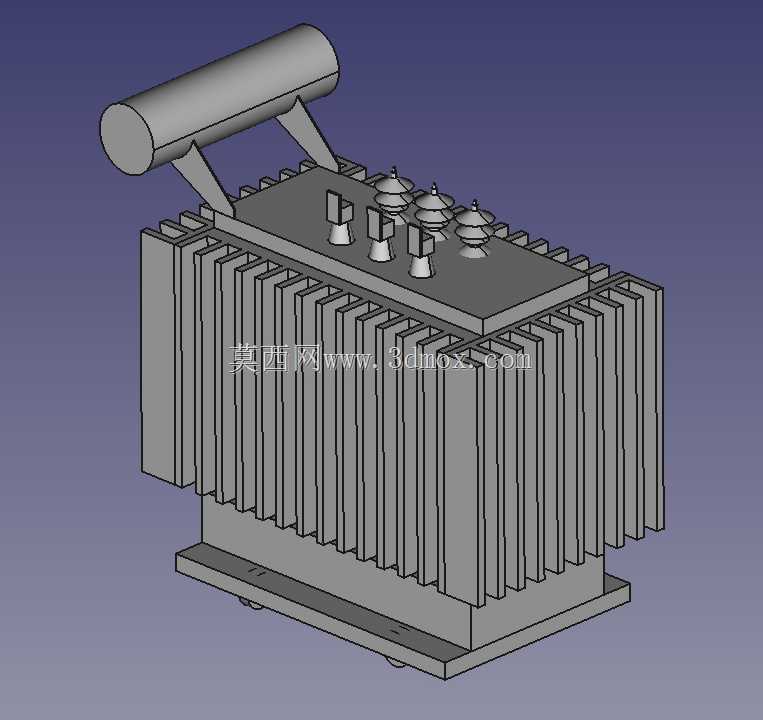

　　从结构设计逻辑来看，首先要考虑的是油箱本体的承载与散热平衡：油箱采用波纹式散热翅片结构，这种结构不需要额外加装风机，依靠变压器油受热后的自然对流，就能把绕组和铁芯运行产生的热量通过翅片传导到外界空气里，完全匹配ONAN冷却方式的运行要求，同时波纹翅片还能补偿变压器油随温度变化产生的体积胀缩，省去了额外的储油柜扩容结构？不对，模型顶部保留了卧式的储油柜结构，通过联管与油箱本体连通，储油柜的作用是让油箱内部始终充满变压器油，减少油面与空气的接触面积，降低油质氧化受潮的概率，这也是户外挂网运行变压器的标准配置。在城乡配电网升级、工矿企业厂区供电、中型商业综合体配电这类场景里，3150kVA容量级别的油浸自冷变压器是非常常见的核心配电设备，承担着将10kV级高压电能降压至400V低压侧、供给终端用电负载的核心作用，这类设备常年挂网运行，对结构可靠性、散热效率、安装适配性的要求都非常明确。这个模型还原的是ONAN自然油循环风冷式的MT-BT充油变压器结构，建模时完全遵循油浸式变压器的实际构造逻辑，没有做简化失真的处理。

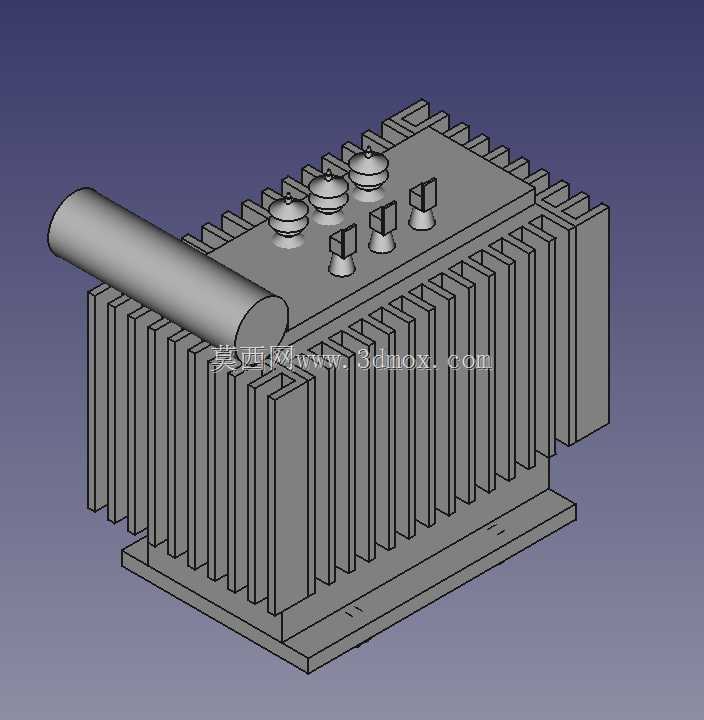

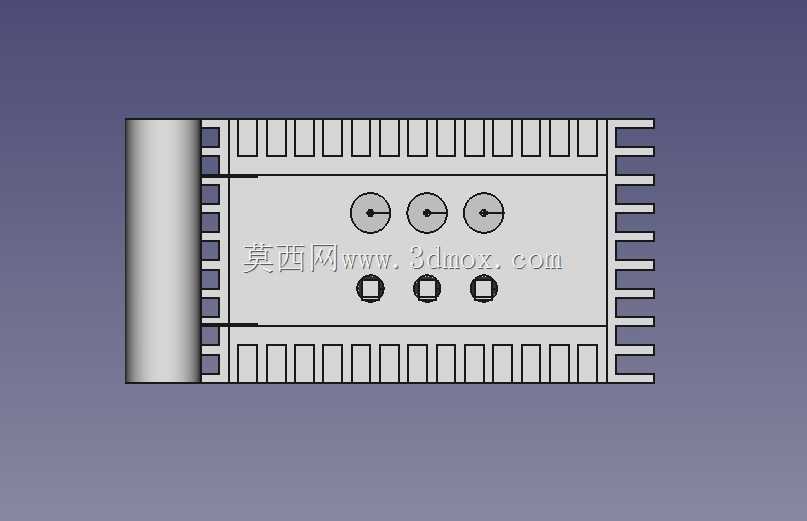

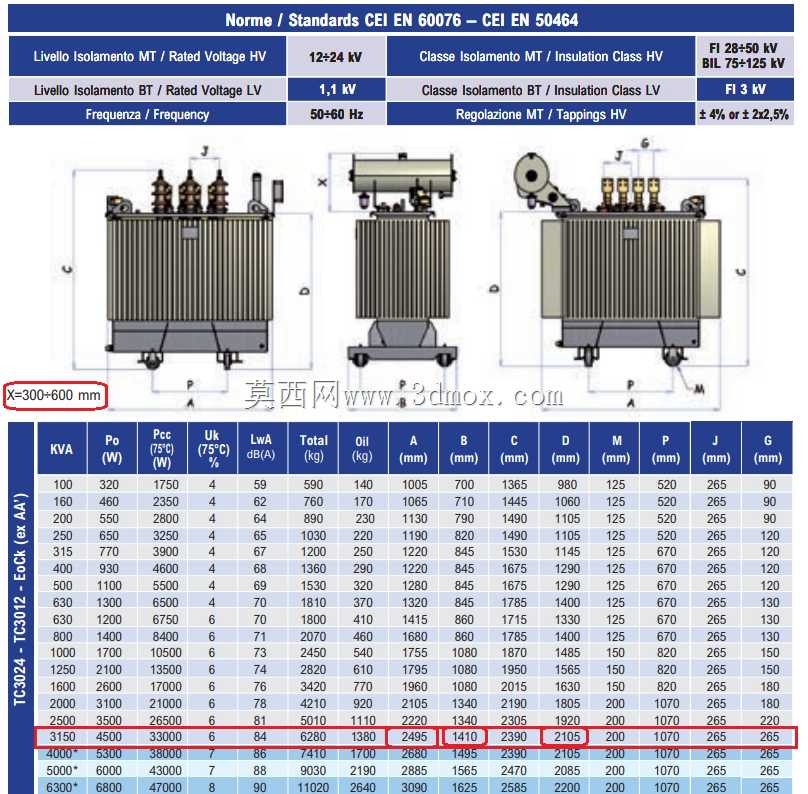

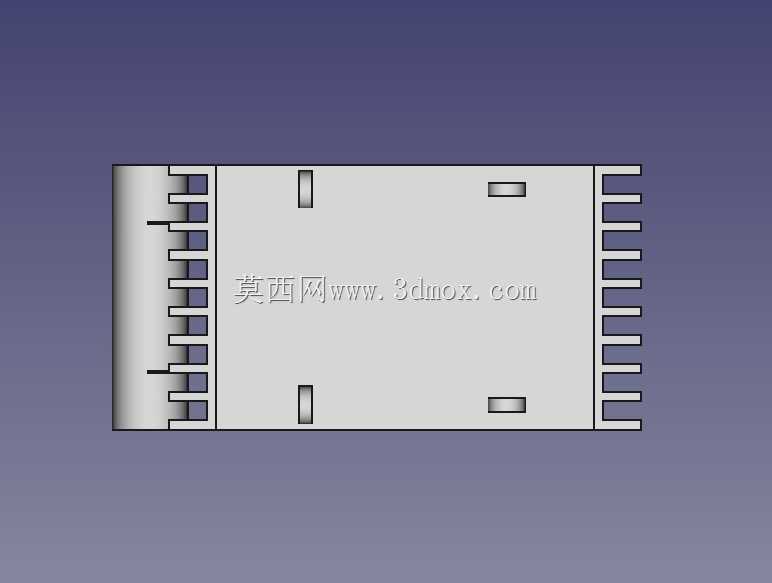

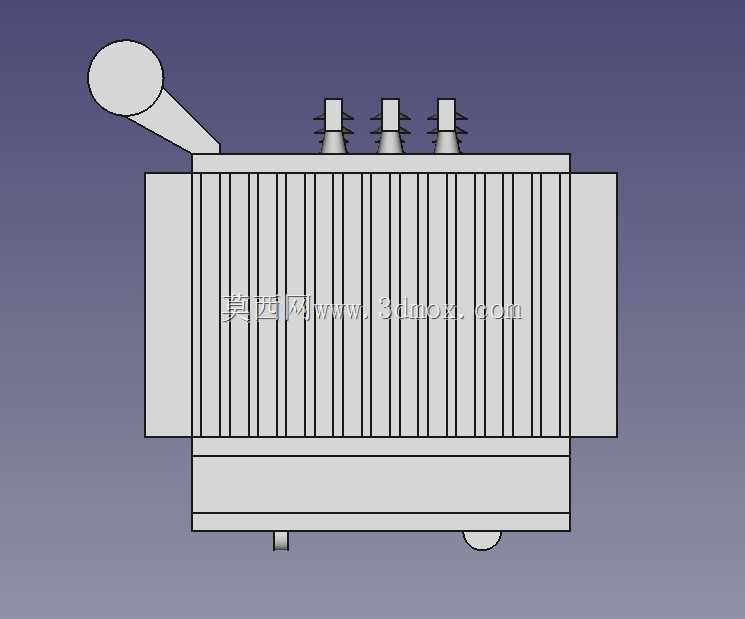

　　顶部的高低压套管布局完全按照实际接线要求排布，高压侧套管间距满足10kV电压等级的电气安全距离要求，低压侧套管因为载流量大，接线端的结构尺寸更大，同时顶部预留了分接开关的操作位置，方便现场调整电压变比，适配电网电压的波动范围。建模过程中，首先确定的是安装底座的边界尺寸：底座采用槽钢焊接的支撑结构，预留了对应吨位变压器的安装固定孔位，孔位间距符合配电变压器安装的通用规范，不管是杆架安装还是配电室基础台安装，都能直接匹配对应的安装尺寸，不需要额外做转接结构。油箱本体的长宽高比例严格按照3150kVA容量的散热需求核算，波纹翅片的片距、片深都参考了实际产品的参数，既保证足够的散热面积，又不会因为片距过小导致积灰、影响散热效率。

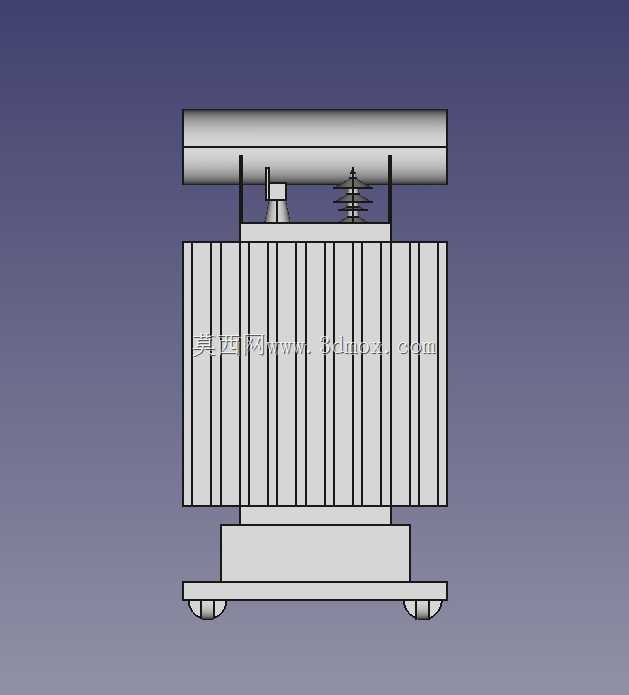

　　顶部的储油柜安装支架做了加强筋处理，和油箱顶盖的连接位置做了应力分散的结构设计，避免运输吊装过程中因为振动出现焊缝开裂的问题。高低压套管的安装法兰做了密封结构的细节还原，和顶盖的连接位置预留了密封垫的安装槽，这部分是变压器密封防渗漏的关键位置，实际生产中这里的密封处理直接影响设备的无故障运行时长。从实际选型适配的角度来说，这个容量等级的变压器通常带载能力在2500kW左右，适合覆盖一个中型工业园区的生产用电、或者一个大型居住小区的公共及居民用电，模型的结构细节可以直接用于配电方案的三维排布演示，也可以作为结构设计人员做同类型变压器改型设计的基础参考，核对安装空间、安全净距的时候，不需要再重新从零开始建模搭结构。

　　需要注意的是，这类油浸式变压器的外轮廓安全距离要求：高压侧距离周边墙体或者其他设备的净距不能小于相关电气规范要求，低压侧的接线操作空间也要预留足够，模型的外形尺寸完全按照实际产品的比例还原，在做厂区配电三维布局、配电室布置方案的时候，可以直接导入模型校验空间是否满足要求，避免出现设计阶段尺寸估算偏差，导致现场安装时空间不足的问题。另外模型还原了油箱底部的放油阀安装位、接地端子的位置，这些细节在做安装施工模拟的时候非常实用，能够提前规划放油管路的走向、接地扁钢的连接路径，减少现场施工的变更量。从结构设计的思路来说，油浸式变压器的结构设计核心是在满足电气绝缘要求、散热要求的前提下，尽可能优化结构尺寸，降低材料消耗，同时保证足够的机械强度，耐受运输、安装、运行过程中的各种应力，这个模型的结构完全体现了这些设计原则，没有多余的冗余结构，每个部件的存在都对应实际的功能需求：波纹翅片负责散热兼油体积补偿，储油柜负责油位调节与油质保护，套管负责高低压引线的绝缘与引出，底座负责承载与安装固定，吊拌结构负责整体吊装受力，所有部件的位置、尺寸比例都和实际工业产品一致，没有做艺术化的夸张修改。
