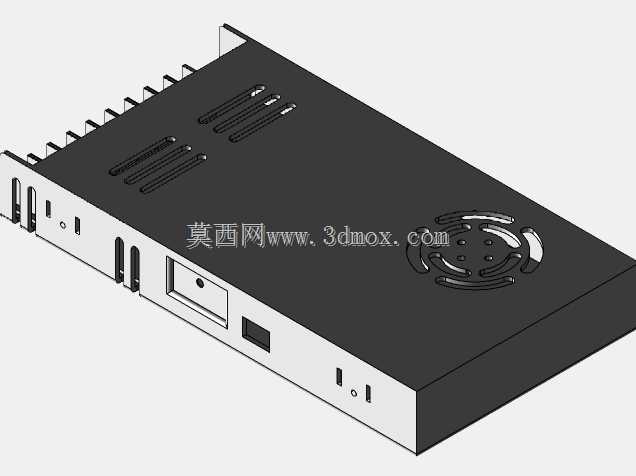

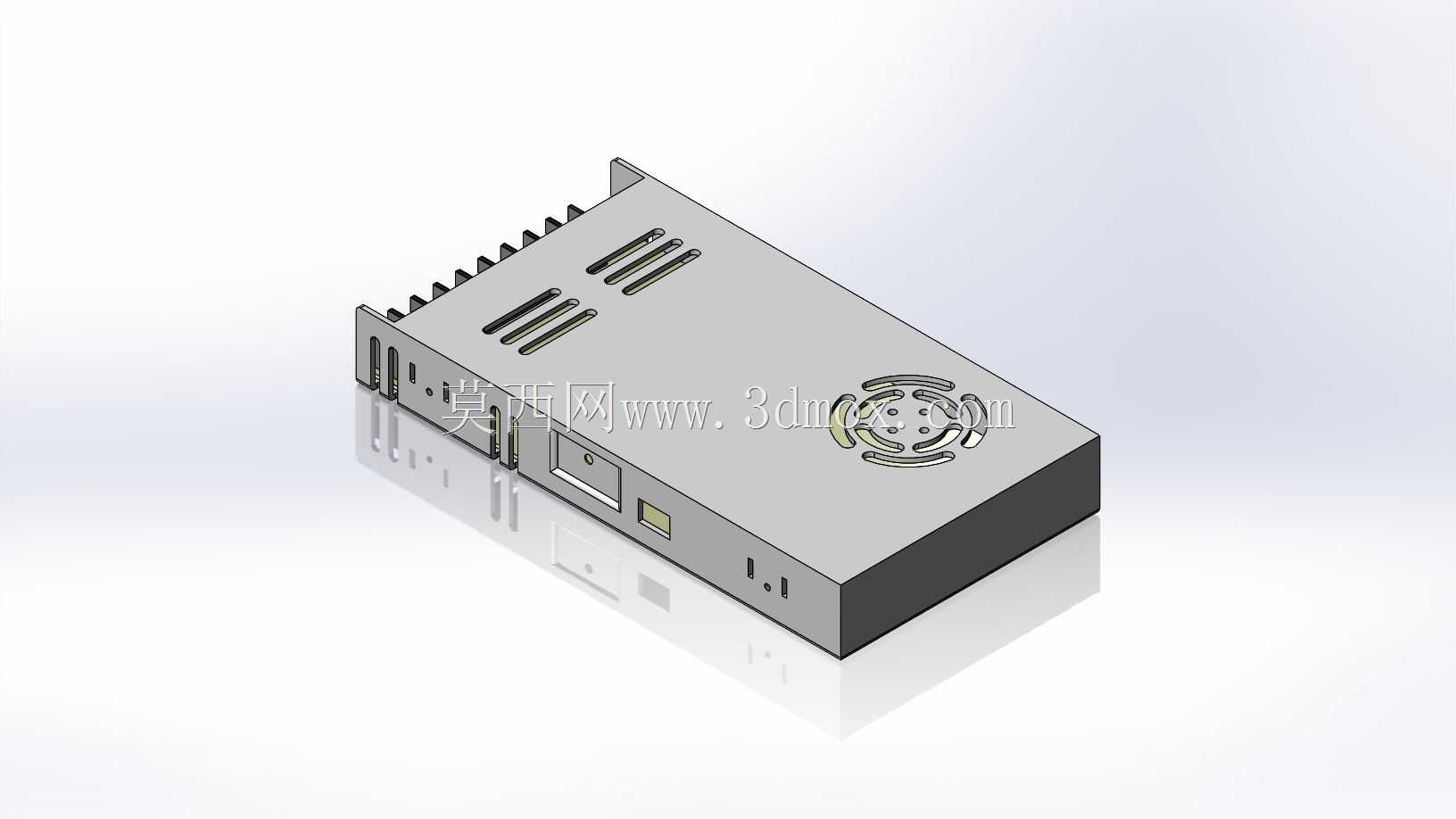

明纬LRS-350-24开关电源三维结构建模

　　做设备电控布局的时候，开关电源的安装位干涉是很多新手结构工程师容易踩的坑，不少人选型时只看电气参数，忽略壳体外形、接线端突出量、散热风道预留，最后装机时要么端子碰柜门，要么散热间隙不够导致电源过温降额，这套三维模型刚好能解决前期布局的校核问题。从实际应用场景来看，这款350W24V输出的开关电源覆盖了绝大多数工业单机设备的供电需求，不管是小型机床的控制回路供电、自动化单机的传感器与电磁阀供电，还是测试治具、小型工控柜的直流源选配，都是选型清单里的高频型号，很多设备厂的标准件库里都会常备这个规格的电源，用来替代同参数不同品牌的型号做兼容设计。从功能特性上看，这款电源采用单组24V直流输出，额定输出电流14.6A，

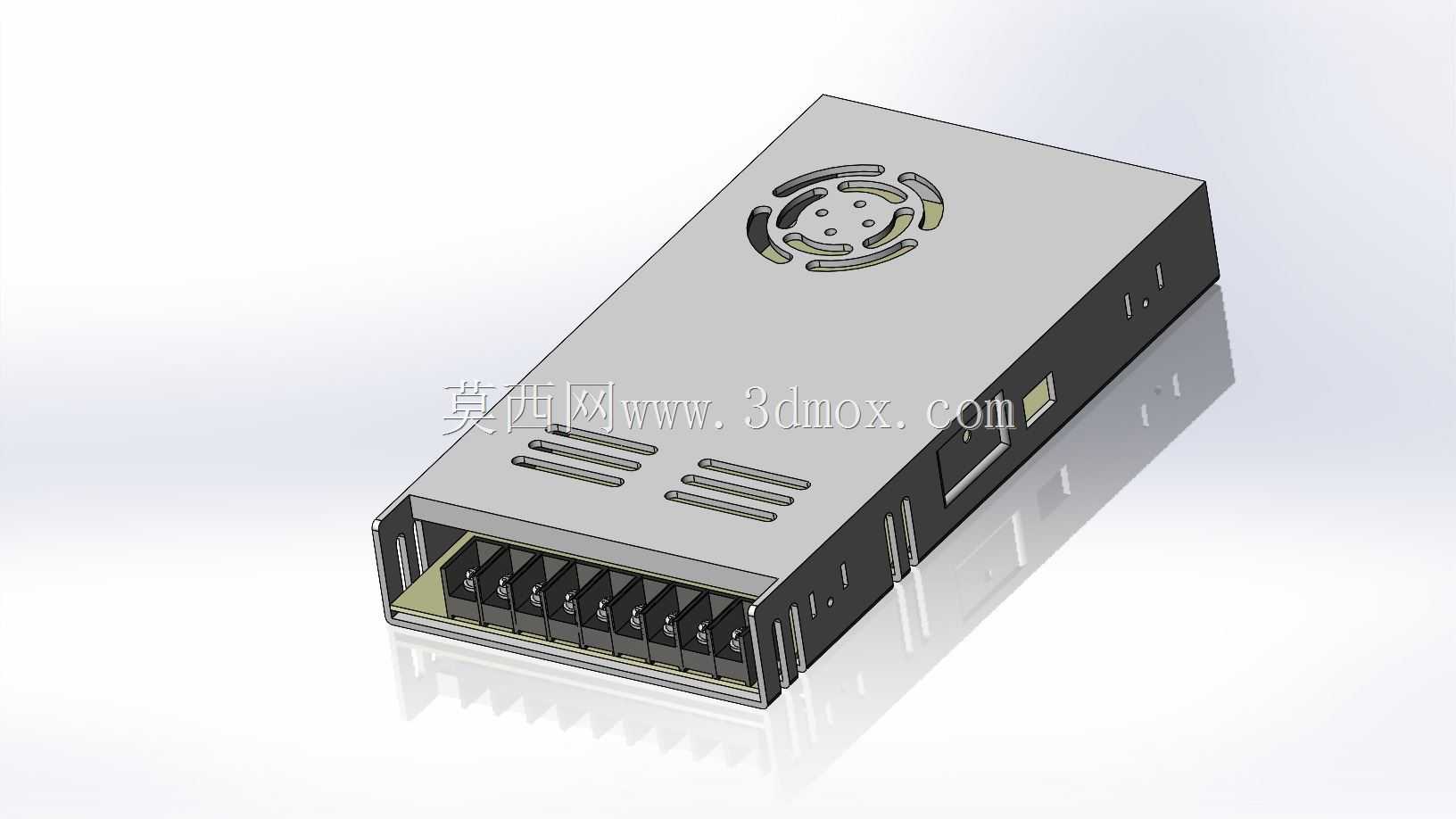

　　输入侧兼容通用市电AC输入范围，自带过载、过压、过温保护机制，顶部集成轴流散热风扇，靠壳体内部的风道设计把功率器件的热量带出，壳体侧面的散热格栅不是装饰结构，建模时完全还原了格栅的开孔位置与开孔尺寸，做热仿真的时候可以直接提取开孔面做边界条件设置，不用二次修整模型。设计思路上，这款电源的壳体采用标准金属折弯拼接结构，上盖是一体化镀锌钢板冲压成型，风扇安装位做了下沉式沉台，避免风扇突出壳体上表面，保证安装时上表面与安装板之间的最小间隙可以压到5mm以内，不会因为风扇突出额外占用柜内纵深空间；接线端布置在壳体前端，输入、输出、接地端子的排列顺序完全符合行业接线习惯，端子的防护槽高度也做了还原，建模时预留了接线端子的插拔操作空间，

　　做布局时可以直接校核接线后导线的弯曲半径是否满足要求，不会出现导线硬折抵到柜门的问题。外形尺寸与安装边界方面，模型完全还原了实物的安装孔位，壳体底部的两个安装腰型孔的孔距、孔径、腰型槽长度都和实物一致，做安装板开孔时可以直接提取模型的孔位特征生成工程图，不用反复核对样本参数；壳体整体的长宽高比例、侧面的固定卡扣位置、前端指示灯的开孔位置都做了1:1还原，甚至壳体表面的散热槽深度、端子台的突出高度都和实物匹配，做电控柜三维布局时，把这个模型导入装配体，就能直接检查电源与周边断路器、端子排、线槽的间隙，尤其是电源前端接线后导线的走向空间，以及顶部风扇的出风方向是否被其他元器件遮挡——很多工程师做布局时把线槽布置在电源正上方，

　　最后挡住风扇出风导致电源高温报警，用这个模型提前做干涉检查就能完全规避这类问题。另外模型还原了壳体的折边圆角、拼接缝隙，做设备外观渲染的时候也能直接使用，不用额外做外观修整，不管是做内部结构校核还是做设备方案的外观展示，都能满足使用需求。
