树莓派适配广角镜头摄像头模组结构

　　在嵌入式视觉采集项目的硬件选型环节，适配单板计算机的摄像头模组往往是结构设计阶段需要重点核对的部件，这类模组的安装边界、接口位置直接决定了整机外壳的开孔位置、内部支撑筋的排布逻辑，稍有偏差就会出现排线弯折半径不足、镜头视场被外壳遮挡的问题。这款适配树莓派平台的摄像头模组，采用板载镜头座加FPC软排线的经典结构，核心光学部件为大视场角鱼眼镜头，镜头通过螺纹旋接固定在PCB基板的金属镜头座上，螺纹配合段预留了足够的调焦行程，实际装配时可根据拍摄物距微调镜头旋入深度，调整到位后可通过侧面的紧定螺钉锁死焦距，避免设备运输、运行过程中的震动导致焦点偏移。

　　PCB基板采用FR-4材质，四个角位设计了镀金安装孔，孔位周边做了露铜处理，既可以通过铜柱配合螺丝完成模组在设备内部的硬固定，也能在需要绝缘安装的场景下搭配尼龙螺柱使用，安装孔的中心距经过标准化设计，可兼容多数开源硬件项目的通用固定位，不需要额外做转接板就能直接适配常见的嵌入式设备安装框架。FPC排线从PCB板侧端平行引出，排线接口采用树莓派标准CSI接口定义，排线出线方向与PCB板面保持平行，在结构堆叠设计时可顺着设备内部的走线槽排布，排线的弯折区域做了补强处理，最小弯折半径可满足紧凑空间内的走线需求，不会因为反复弯折出现线芯断裂的问题。

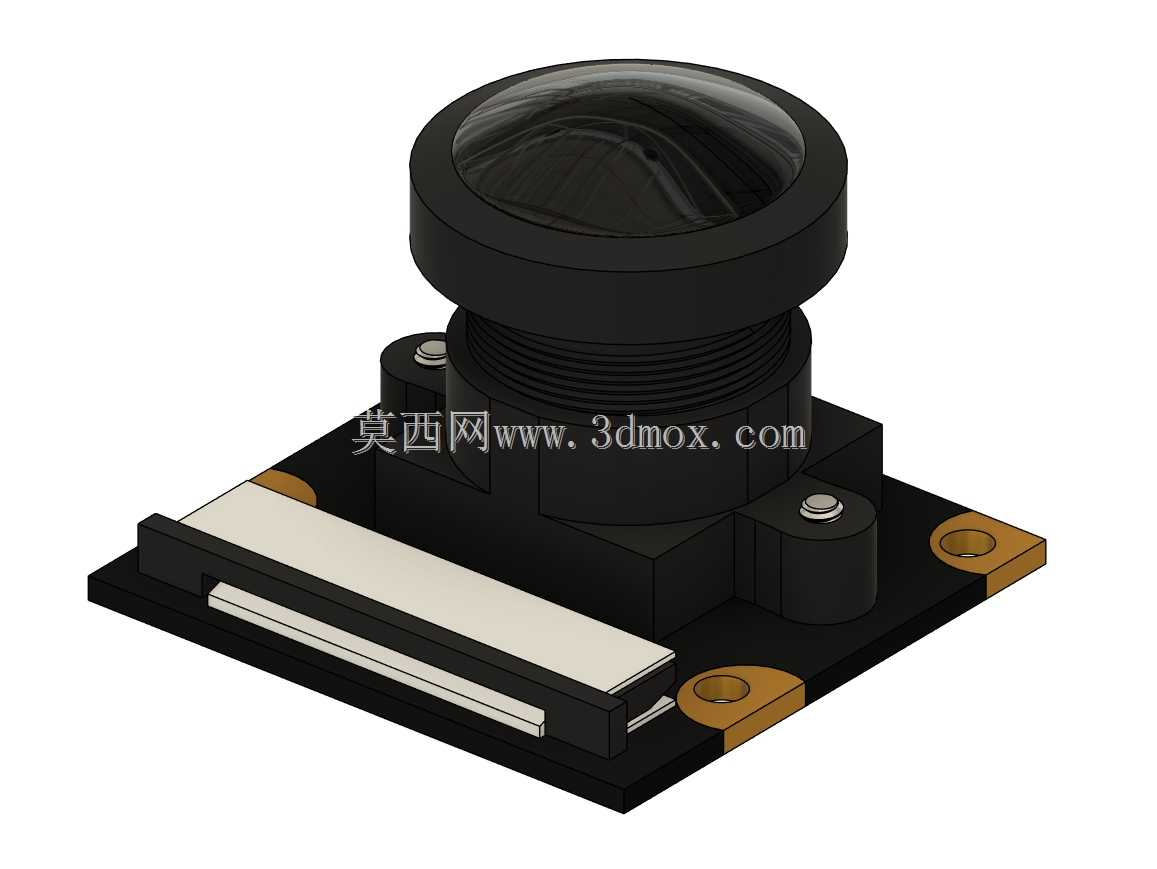

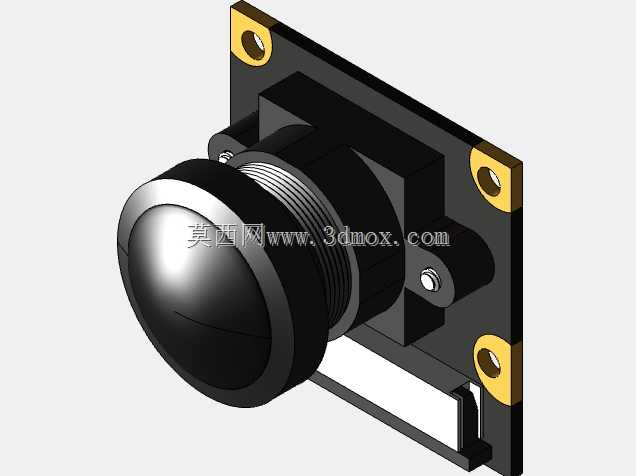

　　镜头部分的外形为阶梯圆柱结构，最外侧的镜片边缘做了黑色消光处理，可减少环境杂光进入镜头内部形成眩光，镜头座下方的PCB板上预留了两个小型定位柱孔，装配镜头时可通过定位柱快速对准光轴中心，避免镜头装偏导致的成像画面一侧清晰一侧模糊的问题。从实际应用场景来看，这类摄像头模组可嵌入到小型智能巡检设备、桌面级视觉识别装置、开源机器人的视觉感知单元中，在做整机结构设计时，需要注意镜头前端到设备外壳透明视窗的距离，距离过近会导致视场边缘被视窗边框遮挡，距离过远则容易在透明视窗上形成反光，影响成像质量。

　　PCB板上除了镜头和接口之外，其余元器件均采用贴片式封装，整体板面的最高元器件高度不超过镜头座的底部平面，在做内部堆叠时，PCB板背面可紧贴设备内部的散热铝片布置，不会因为元器件突出出现顶碰的问题。安装孔的周边做了无铜避让区，避免固定螺丝压到板面走线造成短路，FPC排线的接口处做了金手指加厚处理，多次插拔也不会出现接触不良的情况。在做三维建模时，镜头部分的曲面弧度需要严格匹配实际镜片的曲率，否则在做视场仿真模拟时会出现计算偏差，无法准确判断外壳结构是否会遮挡拍摄视野；螺纹部分的建模可采用简化的装饰螺纹加配合尺寸标注的方式，既可以减少模型面数提升装配体的运行流畅度，也能在出工程图时准确标注螺纹规格，指导后续的零件加工。镜头座侧面的紧定螺钉采用M1.6规格的微型机米螺丝，对应的螺纹孔位置需要与镜头的调焦螺纹段对齐，确保螺丝锁紧时能顶住镜头的螺纹侧壁，不会出现滑牙或者锁不紧的情况。PCB板的边缘做了圆角处理，避免装配时划伤操作人员或者划破内部的走线绝缘层，四个安装孔的位置度公差控制在0.1mm以内，可满足自动化装配的定位精度要求。
