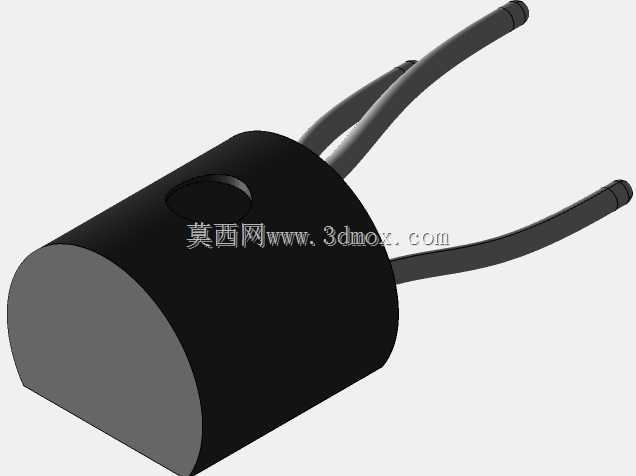

弯脚宽间距TO-92封装三极管三维结构

　　在消费类电子、小型工控板卡、低压电源控制回路的PCB设计环节里，直插式半导体器件的封装建模精度，直接影响后期板卡装配的干涉检查、引脚成型工艺的可行性，TO-92作为量产应用超过半个世纪的经典小功率半导体封装，其弯脚变体的三维模型，是结构设计人员在做板级布局、焊盘适配、壳体空间校核时的常用参考件。这款弯脚宽间距的TO-92封装三极管，主体采用半圆柱加平直切面的塑封结构，切面一侧为器件标识印刷面，建模时还原了塑封本体的圆角过渡细节，避免了直角棱边带来的装配剐蹭风险，本体顶部预留的小型凹位，对应实际生产中塑封模具的顶针痕迹，还原了量产器件的真实外形特征。

　　引脚部分采用预弯成型设计，区别于常规直插TO-92的平行直引脚，这款器件的三个引脚在伸出塑封本体后做了两次弯折处理，第一次弯折将引脚向外撑开，将引脚中心间距拓宽至5.08mm，刚好匹配通用万能板、洞洞板的标准孔距，无需额外剪脚弯脚即可直接插装，第二次弯折在引脚末端做了平直段处理，平直段长度2.54mm，适配波峰焊、手工焊接的吃锡长度要求，引脚直径0.8mm，和标准0.8mm孔径的焊盘形成0.1-0.15mm的插装间隙，既保证插装顺畅，又能避免焊锡虹吸导致的虚焊问题。

　　从设计思路来看，这款宽间距弯脚TO-92的建模逻辑完全贴合量产器件的公差要求，塑封本体的直径控制在5mm以内，本体总长度不含引脚为5.4mm，安装后从PCB板面到器件顶部的总高度为5.4mm，适配厚度6mm以上的超薄壳体安装需求，不会出现器件顶壳的问题。在实际应用场景中，这类弯脚宽间距的TO-92三极管多用于小功率信号放大、低压开关回路、简易稳压电路里，比如常见的USB小风扇驱动板、插排USB充电模块、廉价声光控开关的控制回路，都会选用这类封装的三极管，因为其宽间距引脚不需要额外做引脚成型，小批量手工焊接时效率更高，且引脚间距大，不容易出现焊盘连锡的问题，对生产工艺的要求更低。

　　建模过程中，引脚的弯折半径做了0.3mm的圆角处理，完全符合金属引脚的弯折工艺要求，避免了直角弯折导致的引脚应力断裂问题，三个引脚的共面度控制在0.1mm以内，保证贴装或插装时三个引脚能同时接触焊盘，不会出现虚焊、假焊的情况。塑封本体的半圆柱面和切面的衔接处做了0.2mm的倒角，还原了实际塑封器件的脱模倒角特征，不会出现锐边割手或者刮伤绝缘层的问题。在做板级装配校核时，这款模型可以直接导入PCB结构设计文件，和周边的电解电容、电阻、接线端子做干涉检查，因为还原了引脚的预弯形态，不会出现常规直脚TO-92模型导入后，引脚和周边器件间距计算错误的问题，能有效减少后期打样时的结构修改次数。对于做电子教具、DIY开源硬件设计的人员来说，这款模型也可以直接用于装配演示，还原实际焊接后的器件形态，让设计演示更贴近真实成品状态，不会出现模型和实物偏差过大导致的演示误导。另外，这类弯脚TO-92的引脚伸出长度做了精准控制，从塑封本体根部到引脚末端的总长度为12mm，插装后穿过PCB板的引脚长度为2mm，刚好符合手工焊接时的剪脚长度要求，不需要额外修剪引脚就能满足安规要求，避免引脚过长导致的高压放电风险。
