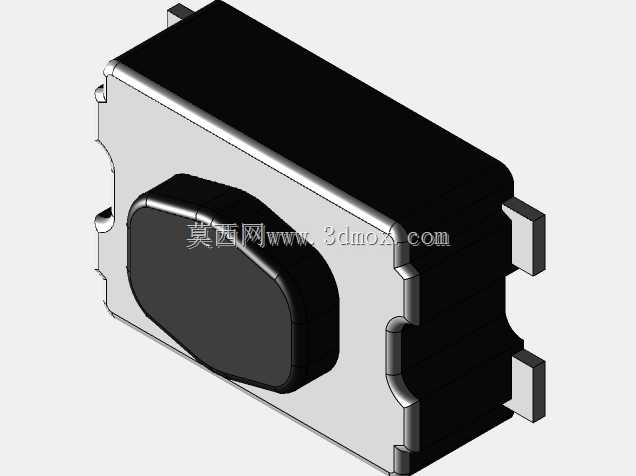

SPST顶部驱动表面贴装触觉开关结构

　　在消费电子、小型工控终端、便携检测设备的板级电路设计里，这类顶部驱动的表面贴装触觉开关，是人机交互回路里最基础也最考验选型精度的元件之一。很多刚接触板级结构设计的工程师容易忽略这类小元件的安装边界，直到SMT回流焊后出现按键卡滞、焊盘虚连、按压行程偏差的问题，才会回头核对元件的三维尺寸与安装公差。从实际应用场景来看，这类开关常被布置在手持设备的侧键、工控板的调试触发键、小型家电的功能选择键位置，不需要额外加装按键帽的场景下，直接通过顶部的弧形操作面承接按压力度，操作反馈清晰，触发力度稳定在常规轻触开关的标准区间，不会出现误触发或者按压力度过大导致的板件变形。

　　从结构设计思路上看，这款开关采用塑壳基座包裹内部弹片触点的结构，外部金属引脚做了成型弯折处理，既保证SMT贴装时的焊盘接触面积，又能在回流焊过程中通过引脚的应力释放结构，避免塑壳受热变形导致的引脚偏移。顶部的操作面做了微弧面处理，边缘做了小尺寸倒角，即使用户不带手套直接按压，也不会有尖锐的触感，同时弧面的设计能让不同角度的按压力度都能均匀传导到内部弹片上，不会出现边角按压无响应的问题。开关本体的塑壳采用耐温工程塑料，能够承受常规无铅回流焊的峰值温度，不会出现焊后壳体融化、内部触点移位的问题，金属引脚表面做了镀锡处理，焊锡浸润性良好，能够适配常规的SMT印刷钢网开孔尺寸，不需要单独为这类元件调整钢网厚度。

　　从安装边界来看，这款开关采用表面贴装设计，不需要在PCB上做开孔处理，能够有效节省PCB的板面空间，对于布局紧凑的便携设备来说，这类贴片元件相比插件式轻触开关，能减少30%以上的板面占用，同时避免插件元件背面引脚突出导致的设备外壳装配间隙问题。开关的垂直安装高度控制在极低的区间，能够适配超薄设备的壳体设计，不需要在外壳上做过深的按键避让槽，壳体与开关顶部的间隙可以控制在0.1mm到0.2mm之间，既保证按键的活动行程，又不会出现壳体与开关表面摩擦导致的卡滞问题。引脚的排布采用对称式设计，两个定位引脚在开关本体的两侧，另外两个引脚为触点引脚，贴装时可以通过视觉识别快速定位，不会出现贴装反向的问题，同时对称的引脚结构能够让焊后的机械强度更高，在承受反复按压的侧向力时，不会出现引脚脱焊的问题。

　　在实际选型匹配时，需要结合PCB的焊盘设计核对开关的引脚间距与引脚伸出长度，这款开关的引脚伸出长度刚好适配常规0.8mm厚度的PCB焊盘设计，焊盘的宽度比引脚宽度大0.2mm左右，能够保证焊锡的爬锡高度，提升焊接强度。开关内部的触点采用镀金处理，能够保证长期使用后的接触稳定性，不会因为氧化导致接触电阻过大的问题，触发寿命能够满足常规消费电子的按键使用频次要求，即使是高频按压的调试按键场景，也能保证长期的触发可靠性。在三维建模过程中，需要重点还原开关本体的外形公差、引脚的成型角度、顶部操作面的弧度细节，这些细节直接影响后续PCB装配、壳体干涉检查的准确性，如果建模时忽略了引脚的弯折圆角，就可能在干涉检查时误判引脚与周边走线的距离，导致生产时出现焊盘短路的问题；如果顶部操作面的弧度建模偏差，就可能出现壳体装配后按键按压不到位、触发不灵敏的问题。另外，开关本体的侧边定位凸点结构也需要准确还原，这个结构是贴装时的视觉定位参考点，同时也能在焊后起到辅助固定的作用，承受按压时的侧向扭力，避免开关本体在反复按压后出现移位。
