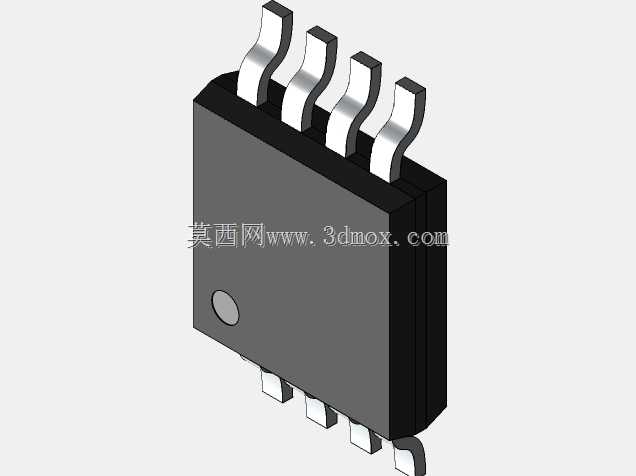

MSOP-8八引脚表面贴装IC封装三维结构

　　在消费电子、工业控制板卡、便携医疗设备的PCB设计环节，表面贴装类IC的封装三维模型是结构干涉检查、焊盘设计匹配、钢网开孔校验的核心参考依据，MSOP-8作为微型小外形封装的典型规格，大量应用在电源管理、信号放大、接口转换类芯片上，其封装尺寸的精准度直接决定SMT贴片良率与整机装配可靠性。做这类封装建模时，首先要锚定实际生产中的安装边界：塑封本体的长宽公差通常控制在±0.1mm范围内，引脚共面度是核心管控指标，建模时要还原引脚的成型弧度，不能简单做直角折弯处理——实际SMT回流焊过程中，引脚的弧度会抵消部分热应力，避免虚焊或引脚翘起问题。八引脚的排布遵循标准MSOP封装的引脚间距规范，单侧4个引脚的中心距严格匹配行业通用焊盘设计，引脚末端的可焊区域要单独做结构区分，方便后续导出STEP文件时直接给PCB Layout工程师做装配干涉检查。很多新手建模时容易忽略塑封本体上的定位标记，也就是引脚1标识的圆形凹点，这个结构在实际生产中是贴片设备视觉定位的关键参考，建模时凹点的深度、直径都要和实物封装一致，位置偏差不能超过0.05mm，否则会导致视觉识别错位，批量贴片时出现整板芯片反向的严重质量问题。

　　从应用场景来看，这类微型封装的IC通常布置在PCB板的高密度布线区域，周边往往紧邻0402、0201规格的阻容元件，建模时还原真实的塑封本体高度、引脚外伸长度，就能在结构设计阶段提前排查芯片和周边元件的高度干涉、引脚和相邻走线的安全距离问题，避免打样后出现元件贴装冲突。设计思路上，这个模型没有做过度简化，保留了引脚的金属折弯成型细节、塑封本体的拔模斜度——实际塑封工艺生产时，本体侧面会有微小的拔模角度，不是完全垂直的立面，这个细节在做整机外壳和PCB的间距校核时非常关键，如果忽略拔模斜度，按纯直角立方体建模，会导致外壳装配时和芯片本体边缘产生挤压，顶坏外壳或者损伤芯片封装。

　　引脚的厚度、宽度尺寸完全对应量产封装的实际参数，引脚根部和塑封本体的衔接处做了自然的过渡处理，还原真实封装的注塑包边结构，不会出现引脚和本体生硬拼接的失真问题。在做电源类板卡设计时，这类MSOP-8封装的电源芯片往往需要在下方布置散热过孔，模型的本体底面高度还原了真实封装的底部间隙，工程师可以直接参考这个间隙值计算焊锡厚度、散热过孔的阻焊开窗尺寸，不用再反复核对封装规格书的安装高度参数。对于做SMT贴装程序编程的工程师来说，这个三维模型可以直接导入贴片机的离线编程软件，用来校验吸嘴拾取位置、贴片高度参数，比单纯看二维封装尺寸图更直观，能减少离线编程的参数调试时间。

　　建模时还特意区分了塑封本体和金属引脚的材质外观，方便后续做整机的渲染效果图时，直接赋予对应材质，不用再拆分零件。很多工程师在做PCB三维装配检查时，经常遇到封装模型尺寸不准导致的误判，比如引脚外伸长度做长了，误以为和旁边的元件有干涉，或者本体高度做低了，没发现和上方屏蔽罩的间距不足，这个模型的所有尺寸边界都严格遵循JEDEC标准的MSOP-8封装规范，从本体长度、宽度、总高度，到引脚间距、引脚突出本体的长度、引脚的成型角度，都和量产实物保持一致，能直接用于各类设计场景的装配校验。另外，模型的坐标原点设置在本体底面中心位置，和PCB设计软件里的封装坐标原点对齐，导入导出时不需要重新调整坐标位置，能直接匹配PCB Layout里的封装坐标，减少工程师的模型调整工作量。在做高密度便携产品设计时，比如TWS耳机充电仓、便携血糖仪、小型传感器模块，内部空间极其紧凑，每0.1mm的空间都要精准利用，精准的封装模型可以帮助结构工程师在设计阶段就完成空间堆叠优化，不用等实物打样后再反复调整元件位置，缩短产品开发周期。
