G11/2英寸螺纹接口管式电加热元件

　　在工业流体加热、小型储水设备、恒温管路系统的配套选型里，这类带标准管螺纹的浸入式电加热元件是应用占比极高的通用部件，日常做设备结构设计时，经常会碰到需要在储液腔体、循环管路上加装直入式加热单元的需求，这类元件的设计逻辑完全围绕现场安装、换热效率、使用可靠性三个核心维度展开。先从安装边界来看，这款元件采用G1 1/2英寸的圆柱管螺纹作为安装接口，属于流体管路里通用的密封连接规格，配套对应规格的内螺纹安装座即可完成固定，不需要额外设计复杂的安装法兰或者快装结构，对于小容积的水箱、小型油浴装置、循环加热管路来说，这种安装方式的空间占用极小，螺纹段自带的密封配合面可以直接搭配密封垫片实现腔体密封，避免加热介质渗漏。

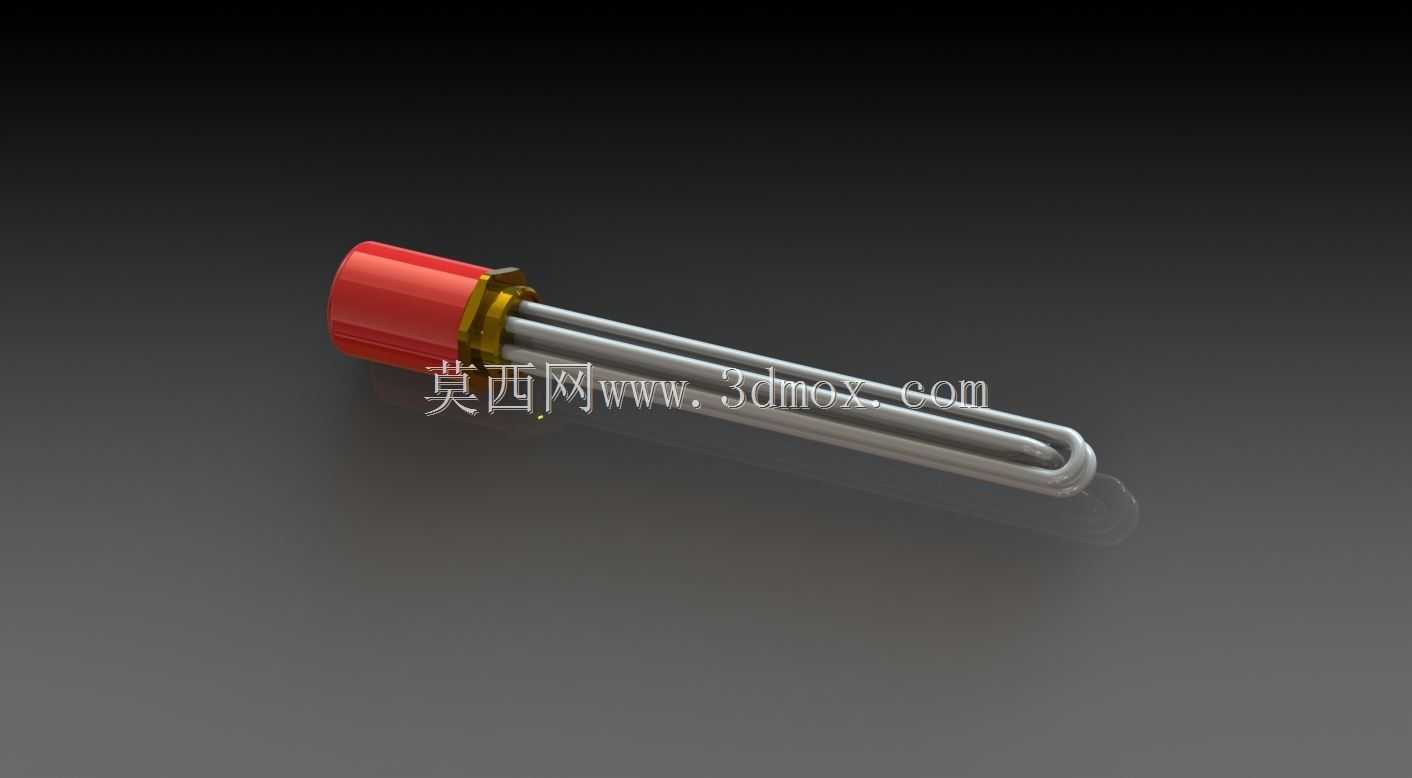

　　元件的有效加热长度为320mm，这个长度设计是经过换热效率核算的：6kW的额定发热功率下，220V的供电规格匹配常规工业民用供电场景，加热管的发热段完全浸入介质时，表面功率密度控制在流体加热允许的合理区间，既不会因为表面负荷过高导致介质结焦、积碳，也能保证足够的换热面积让热量快速传导到被加热介质里，避免加热管自身长期处于高温状态缩短使用寿命。从结构设计来看，这款加热元件采用多根U型金属发热管组合排布的结构，发热管之间预留了均匀的间隙，一方面可以让被加热的水、导热油等介质在管间自由流动，减少流阻提升换热效率，另一方面也避免了管间距离过近导致的热量叠加，防止局部温度过高。接线端采用红色的绝缘防护端盖，端盖内部集成了接线柱与密封结构，既可以把带电的接线部位和外部金属安装结构完全绝缘，也能防止外界的水汽、灰尘进入接线腔造成短路故障，端盖和螺纹安装座之间的锁紧结构可以承受一定的管路振动，不会因为设备运行的振动导致接线松脱或者密封失效。实际应用场景里，这类加热元件的适配范围非常广：小型商用热水设备的储水腔加热、工业设备的润滑油预热、小型反应装置的流体恒温、暖通系统的辅助电加热、甚至是小型清洗设备的液体加热都能看到这类结构的身影。做三维建模的时候，这类元件的建模重点要把握几个关键尺寸：首先是安装螺纹的公称尺寸与有效旋合长度，这部分直接决定了安装座的配合尺寸是否正确，要是螺纹尺寸建模偏差，后续装配时会出现无法旋入或者密封失效的问题；其次是发热段的总长与管组的外径轮廓，这部分尺寸决定了安装时加热段会不会和腔体内部的其他结构发生干涉，比如储水腔内部的液位传感器、挡流板等部件，必须保证加热段完全处于介质液位以下，同时和周边结构预留足够的安全距离；最后是接线端的外形尺寸，要预留足够的接线操作空间，方便后期接线维护，避免端盖和设备外壳或者其他部件距离过近导致绝缘距离不足。

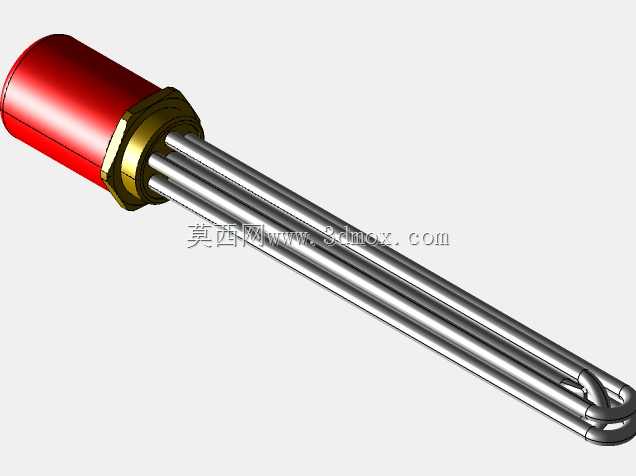

　　很多刚入行的结构设计人员选型这类加热元件时，经常会忽略加热段长度和腔体深度的匹配，要么选的加热段过长顶到腔体底部，要么选的过短导致低液位时发热段露出液面干烧，这款320mm长度的规格适配的是深度在350mm到450mm之间的储液腔体，安装时螺纹座的位置要尽量靠近腔体底部，保证低液位时依然能覆盖发热段，同时要在控制回路里搭配液位保护装置，避免干烧情况发生。从发热管的排布来看，三根U型管呈均匀圆周排布，整体的外轮廓直径控制在合理范围，对应的安装座开孔只需要匹配G1 1/2螺纹的尺寸即可，不需要额外扩大开孔，对于壁厚较薄的腔体来说，这种小安装接口的设计可以减少对腔体结构强度的影响，不需要在开孔位置额外做加强筋处理，降低了腔体的加工难度。

　　接线端的绝缘端盖采用多边形的防滑外形，安装时可以用普通扳手直接夹持拧紧，不需要设计专用的工装，现场安装维护的便利性很高。另外，这类加热元件的发热管外壳一般采用不锈钢材质，耐水、耐弱腐蚀介质的性能较好，适配大多数常规的流体加热场景，如果是有腐蚀性的特殊介质，只需要更换对应材质的发热管外壳即可，安装接口和接线端的结构完全通用，这也是这类标准螺纹接口加热元件的设计优势——核心安装尺寸标准化，只需要调整发热段的材质、长度、功率参数，就能适配不同的使用场景，不需要重新设计安装结构，大幅降低了设备设计和加工的成本。在做设备整体结构校核时，还要考虑加热元件的重量对安装座的载荷影响，这类元件整体重量较轻，即使是薄壁的不锈钢腔体，只要螺纹座焊接牢固，完全可以承受元件自身的重量和介质流动带来的冲击，不需要额外加装支撑结构。日常维护时，只需要定期检查接线端的紧固情况、发热管表面的结垢情况即可，拆卸时直接从螺纹座旋出就能完成更换，不需要对设备主体进行拆解，后期维护成本很低。
