G2寸12kW浸入式管状电加热元件

　　这款G2寸规格的12kW管状电加热器，是工业流体加热场景中应用极广的电热转换部件，常被集成在储水水箱、小型导热油炉、工艺液体循环管路、商用清洗设备的加热腔体中，直接浸入待加热介质内部完成热量传递，相比外置加热结构能大幅降低热损耗，提升加热响应速度。从结构设计来看，其采用标准G2寸管螺纹作为安装接口，适配工业领域通用的2寸内螺纹安装座，安装时无需额外定制转接法兰，仅需在腔体壁面预制对应螺纹孔，配合密封垫片即可完成固定，安装边界清晰，螺纹旋合长度符合常规管路密封设计要求，能承受常规闭式腔体的工作压力，避免介质渗漏。

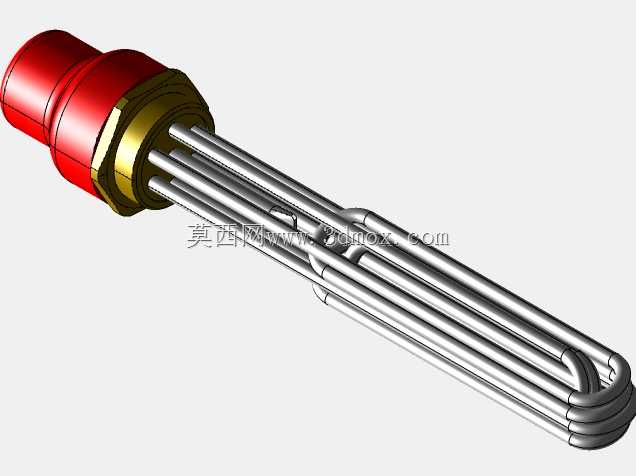

　　加热核心部分采用多根U型金属加热管弯折排布的结构，单根加热管的管径、弯折曲率都经过热负荷校核，确保单位面积的热功率密度处于介质允许的范围内，避免加热管表面温度过高导致介质结焦、碳化，延长元件使用寿命；加热管的有效发热长度为380mm，安装时需保证全部发热段浸入介质液面以下，防止干烧烧毁，这一尺寸参数适配多数容积在100-300L区间的中小型加热腔体，选型时可根据腔体的有效深度匹配安装位置，避免发热段露出液面。

　　端部的绝缘密封结构采用红色耐高温绝缘端盖，配合金属压圈与螺纹安装座紧固，内部填充耐高温绝缘密封材料，既可以隔绝加热管带电部分与金属安装座的导电通路，满足电气绝缘安全要求，也能阻挡介质、水汽渗入加热管内部，避免绝缘失效引发漏电故障；接线端位于绝缘端盖外侧，预留了足够的接线空间，方便用户根据供电规格（220V或三相380V）完成接线作业，不同接线方式可适配不同的供电回路，满足不同设备的配电要求。在实际工程应用中，这类电加热器常与温度传感器、温控仪表、液位开关配套使用，液位开关用于检测介质液位，在液位低于发热段时切断加热回路，实现干烧保护；温控仪表通过检测介质温度控制加热器的通断，将介质温度稳定在工艺要求的区间内。

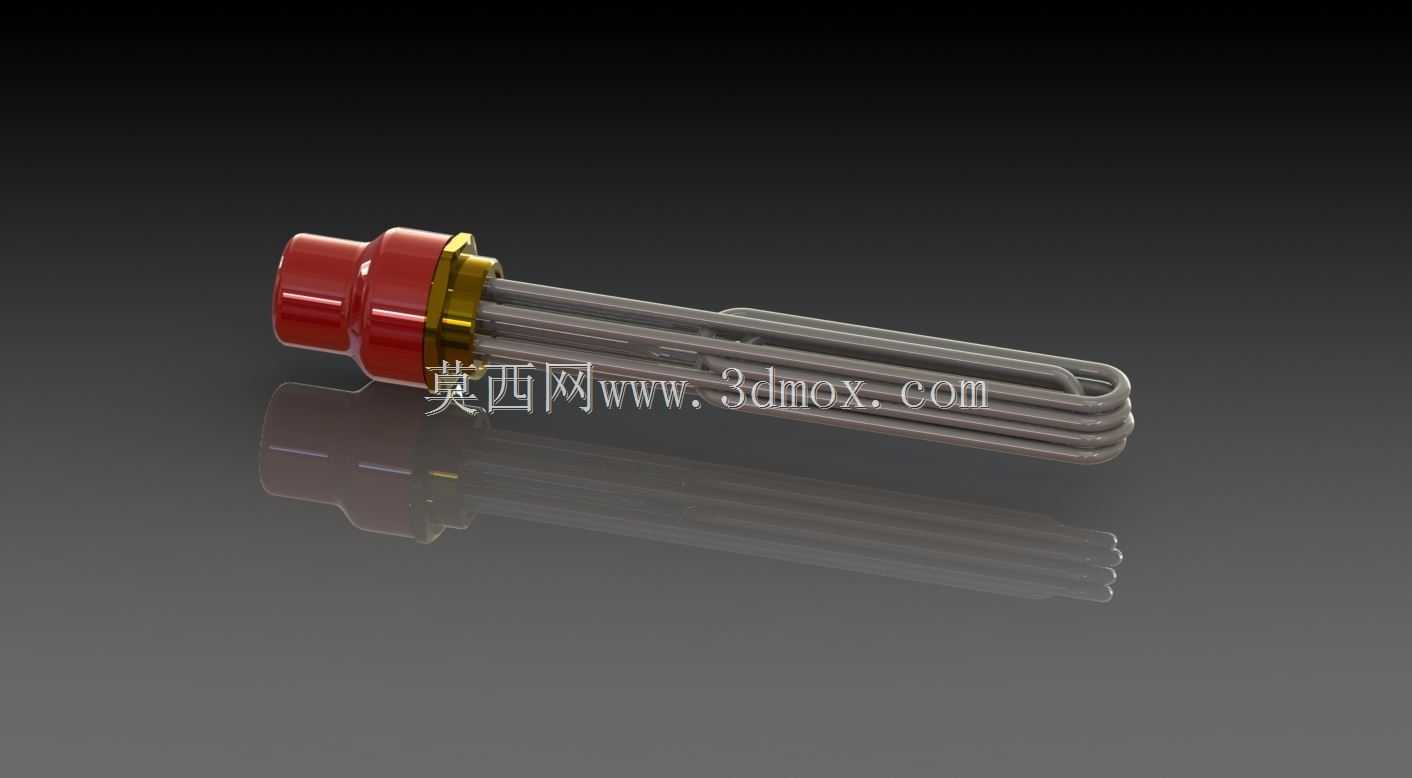

　　设计选型时，除了核对安装螺纹尺寸、发热长度、总功率参数外，还需要根据加热介质的特性确认加热管的材质，针对普通清水介质可采用常规不锈钢管材，针对腐蚀性液体、高硬度水质则需要更换对应耐蚀材质的加热管，同时调整表面热负荷参数，避免腐蚀、结垢导致的加热管损坏。从三维建模的角度来看，该模型完整还原了产品的安装接口尺寸、加热管排布形态、端部结构细节，可直接用于加热设备的整体装配干涉检查，确认加热器安装后与腔体内其他部件（如液位计、搅拌桨、进出液口）的位置关系，避免实际装配时出现空间干涉；也可用于设备的三维可视化展示、装配工艺模拟，帮助设计人员快速完成加热系统的布局设计，减少现场安装调试的出错概率。这类浸入式电加热器的结构可靠性直接影响整套加热设备的运行稳定性，设计时除了核心的电热参数计算，密封结构、安装固定方式、发热段的排布合理性都是需要重点校核的内容，比如多根加热管之间的间距需要保证介质流通顺畅，避免局部热量积聚；螺纹安装座的焊接强度需要满足腔体承压要求，避免运行过程中出现焊缝开裂、介质泄漏的问题；端部的绝缘距离需要符合电气安全规范，避免不同相线之间、相线与金属外壳之间出现爬电、击穿故障。
