贴片式微型SD卡插接连接座结构

　　在消费电子、工业控制板卡、便携检测设备的电路设计环节里，存储扩展接口的选型往往是容易被忽略但直接影响整机可靠性的细节，这款贴片式微型SD卡插接座，就是针对板载空间受限、需要频繁插拔存储介质的应用场景开发的板载连接部件。很多手持工业终端、小型数据采集模块在做PCB布局时，留给外接存储接口的空间往往被主控、电源模块挤压得十分有限，传统直插式SD卡座不仅占用板上纵向空间，波峰焊过程中还容易出现引脚浮高的问题，这款SMD封装的卡座采用全表面贴装设计，所有焊接引脚都分布在元件本体底部与侧方，回流焊过程中可以和其他表贴元件同步完成焊接，不需要额外的手工补焊工序，能有效提升SMT产线的加工效率。

　　从实际使用的功能逻辑来看，这款卡座自带卡锁止结构，当SD卡插入到位后，内部的弹性卡扣会自动卡入卡身的定位缺口，避免设备在移动、振动工况下出现存储卡松脱、数据读写中断的问题，按压存储卡即可触发弹出机构，不需要额外设计取卡结构，在手持设备上使用时单手就能完成存储卡的更换操作。做结构设计的时候，首先要考虑的是焊盘的兼容性，这款卡座的引脚排布遵循通用微型SD卡座的焊盘定义，电源、数据、检测引脚的间距符合常规表贴加工的最小间距要求，不需要为了这个元件单独调整PCB的布线规则，侧方的固定焊盘做了加大处理，焊接完成后能和PCB形成更牢固的结合，即使频繁插拔存储卡，也不会出现卡座本体从板上脱落的问题。外形尺寸方面，这款卡座的本体厚度控制在极低的水平，安装后突出PCB板面的高度不会超过常见的贴片铝电解电容，做外壳结构设计时不需要为卡座单独预留过高的避让空间，卡插入后的整体深度也做了优化，卡插入到位后尾部不会超出卡座本体过多，避免和板上其他高度较高的元件产生干涉。很多工程师在选型SD卡座时容易忽略检测引脚的设计，这款卡座自带卡插入检测触点，当卡插入到位后检测引脚会触发电平变化，主控可以通过这个引脚判断卡的安装状态，避免出现系统启动时未识别到存储介质、运行过程中卡被拔出导致的数据损坏问题。

　　卡座的接触弹片采用高弹性合金材料冲压成型，表面做了镀金处理，长期频繁插拔也不会出现接触电阻变大、氧化导致的读卡失败问题，弹片的预压行程做了反复调校，既能保证和SD卡金手指的可靠接触，又不会因为插拔力过大导致用户操作手感生涩，长期使用后弹片也不会出现塑性变形导致的接触不良。外壳部分采用不锈钢冲压成型，一方面可以对内部的塑料基座和接触弹片形成结构保护，避免组装过程中外力挤压导致卡座变形，另一方面金属外壳可以和PCB上的接地焊盘连通，形成有效的电磁屏蔽，减少高速读写存储卡时外界电磁干扰对数据信号的影响，也能避免卡座本身的信号对外界敏感电路产生干扰。在安装边界的设计上，卡座本体周围预留了足够的操作空间，做外壳开孔时只需要按照卡座的插入口尺寸预留对应的开口，不需要额外做复杂的避让结构，开口边缘和卡座插入口的配合间隙控制在合理范围，既能避免外观缝隙过大影响整机质感，又不会因为外壳加工公差导致卡插拔时和外壳产生剐蹭。针对工业场景的使用需求，这款卡座的塑料基座采用耐高温的工程塑料注塑成型，可以承受回流焊过程中的高温冲击，不会出现焊接过程中基座变形、弹片移位的问题，材料本身的抗老化性能也能满足工业设备长期运行的使用要求，即使在高低温交替的工况下，基座也不会出现开裂、变形的问题。

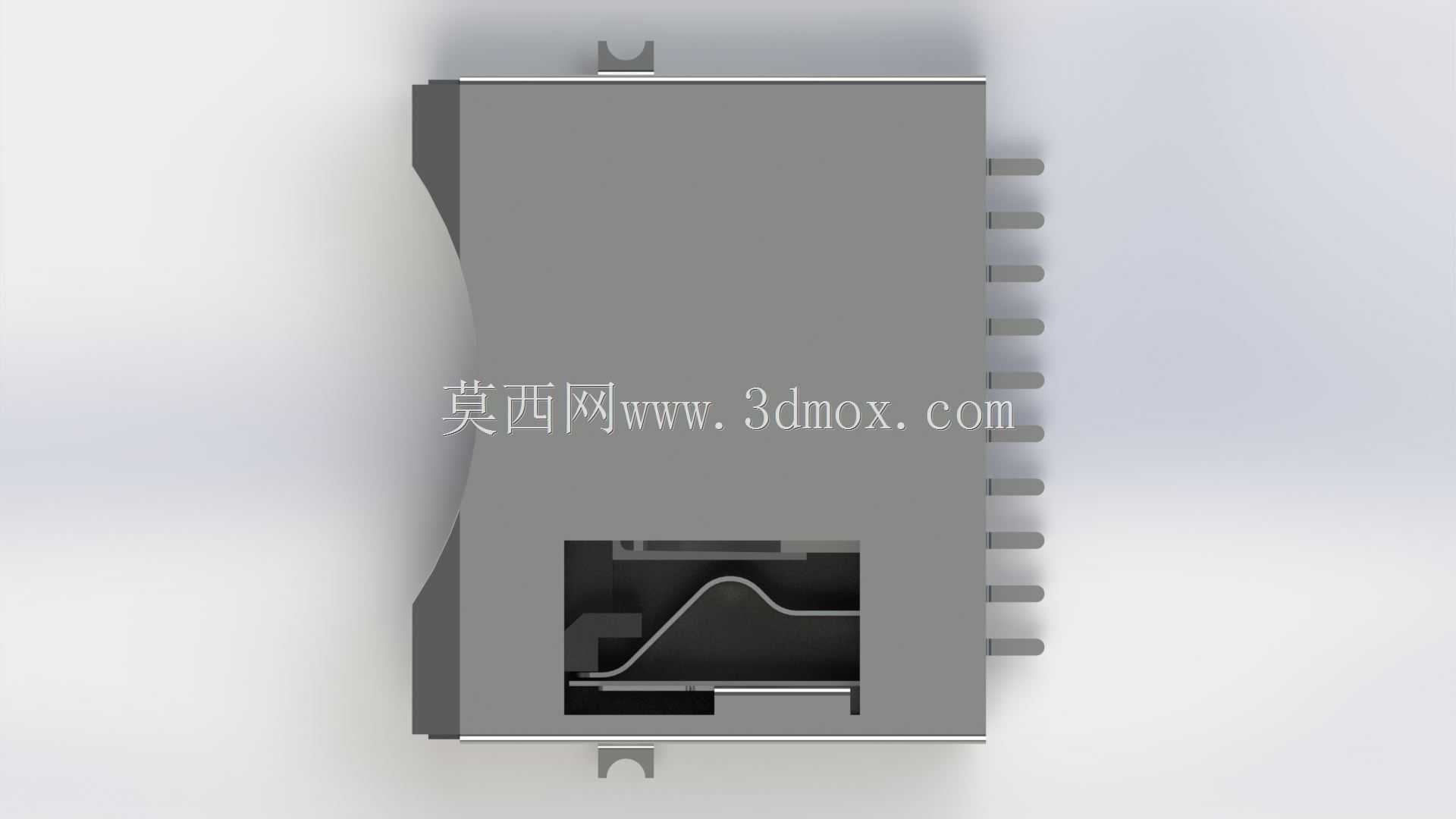

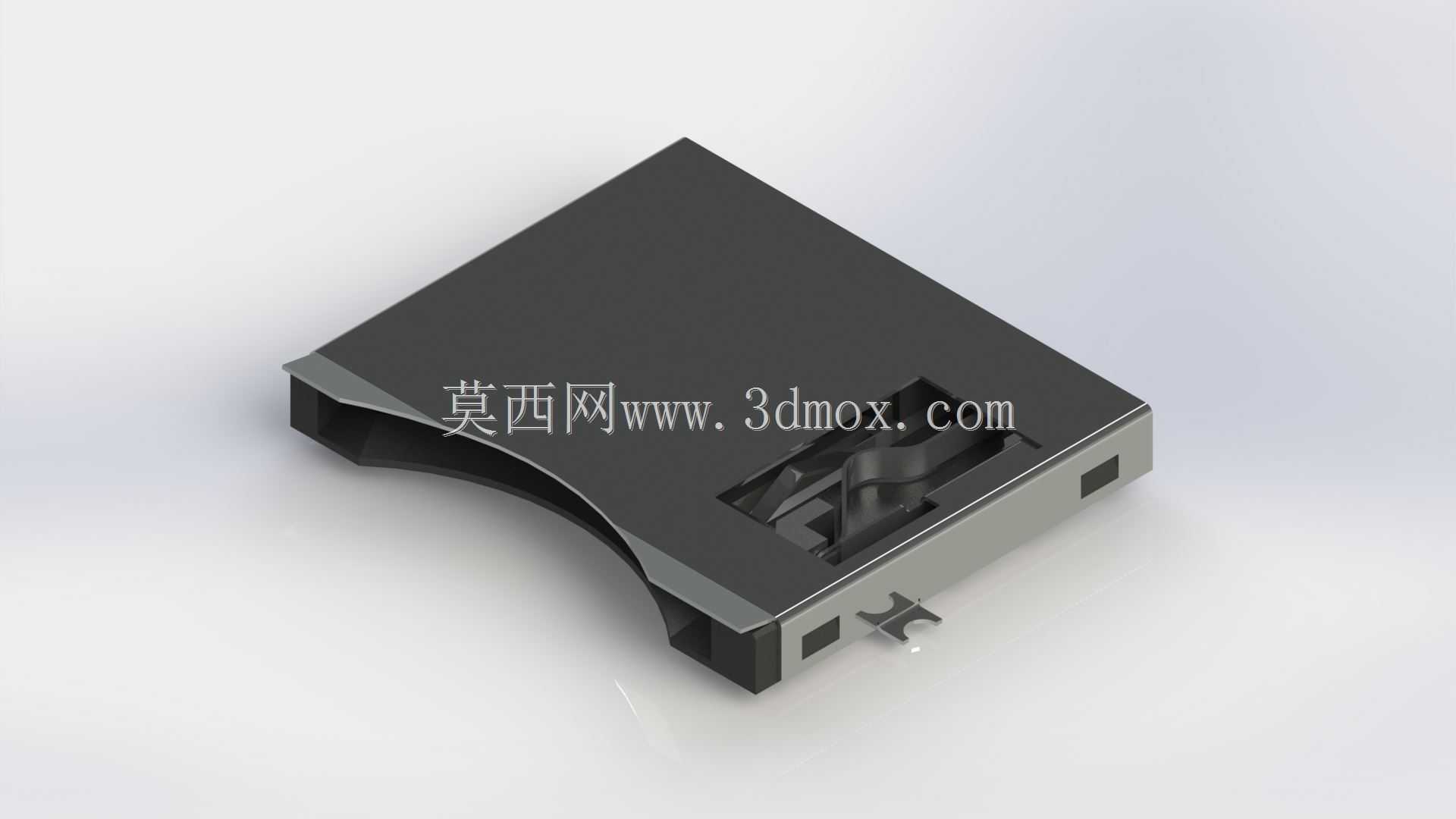

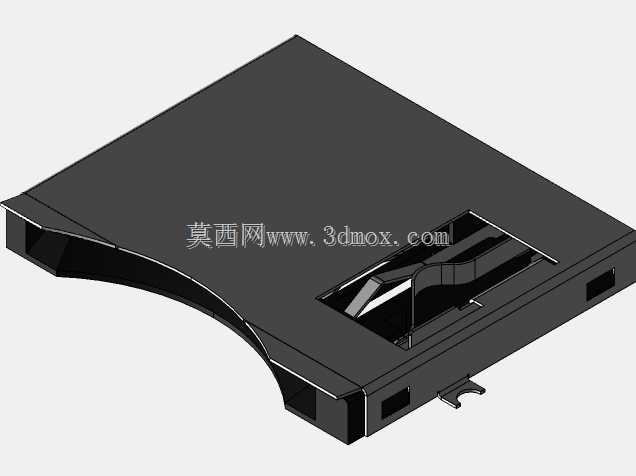

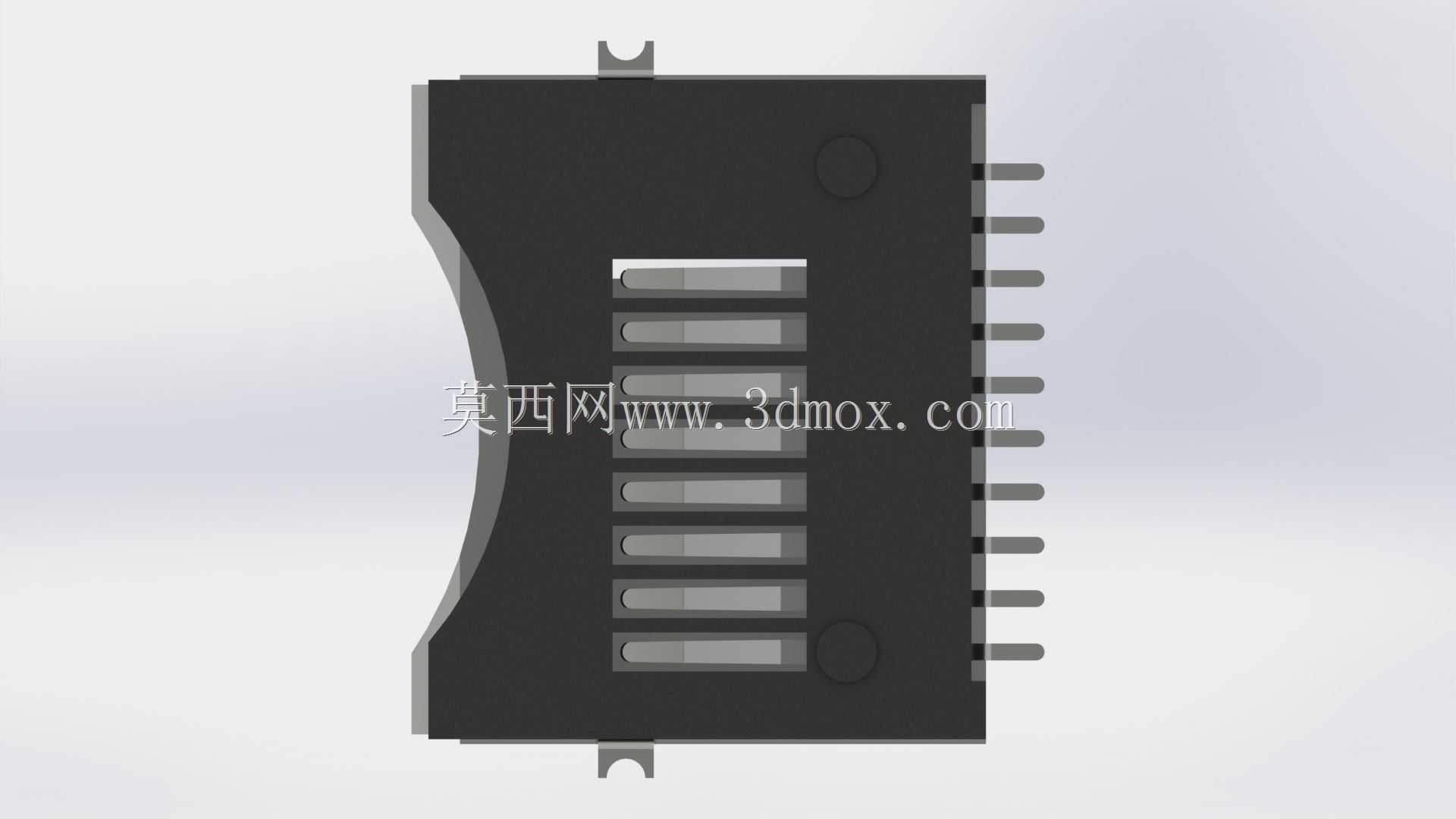

　　很多便携设备在做跌落测试时，板载的接插件往往是最先出现损坏的部位，这款卡座的整体结构做了加强设计，金属外壳和塑料基座之间采用卡扣加铆接的固定方式，跌落冲击下外壳和基座不会出现分离，侧方的固定焊盘能将整个卡座牢牢固定在PCB上，冲击载荷可以通过焊盘分散到整个PCB板上，避免卡座引脚出现脱焊、断裂的问题。在实际的建模过程中，这个模型完整还原了卡座的所有细节特征，包括每个接触弹片的形状、位置，外壳的卡扣结构，弹出机构的运动轨迹，做结构干涉检查时可以直接调用这个模型导入整机装配中，不需要再对模型做额外的简化处理，能有效减少结构设计阶段的重复工作量，也能提前发现板上元件和外壳之间的干涉问题，避免后期开模后才发现结构冲突导致的成本浪费。做PCB封装设计时，也可以直接参考模型的引脚位置来绘制焊盘，保证封装尺寸和实际元件完全匹配，避免出现因为封装尺寸错误导致的元件无法焊接的问题。对于需要做存储扩展的小型电子设备来说，这类表贴式微型SD卡座是兼顾空间占用、可靠性、加工效率的优选方案，建模时还原的所有结构细节，都能为后续的整机设计提供准确的参考依据，减少选型和设计过程中的误差。
