带数显指示器的LM2596直流降压模块

　　在嵌入式开发测试台、小型工控设备供电改造、学生电子实训项目、车载电子加装这类场景里，经常会遇到输入电压和负载额定电压不匹配的问题，比如车载12V供电要给5V单片机系统供电，或者24V工业传感器支路需要降到12V给辅助模块供电，这时候这类集成化的直流降压模块就成了结构设计和电气选型里的常用部件。这款基于LM2596方案的降压模块，在板载集成了三位数码管电压指示器，不需要额外外接万用表就能直观看到输出电压数值，调试的时候不用额外搭测量电路，能省不少现场接线的功夫。

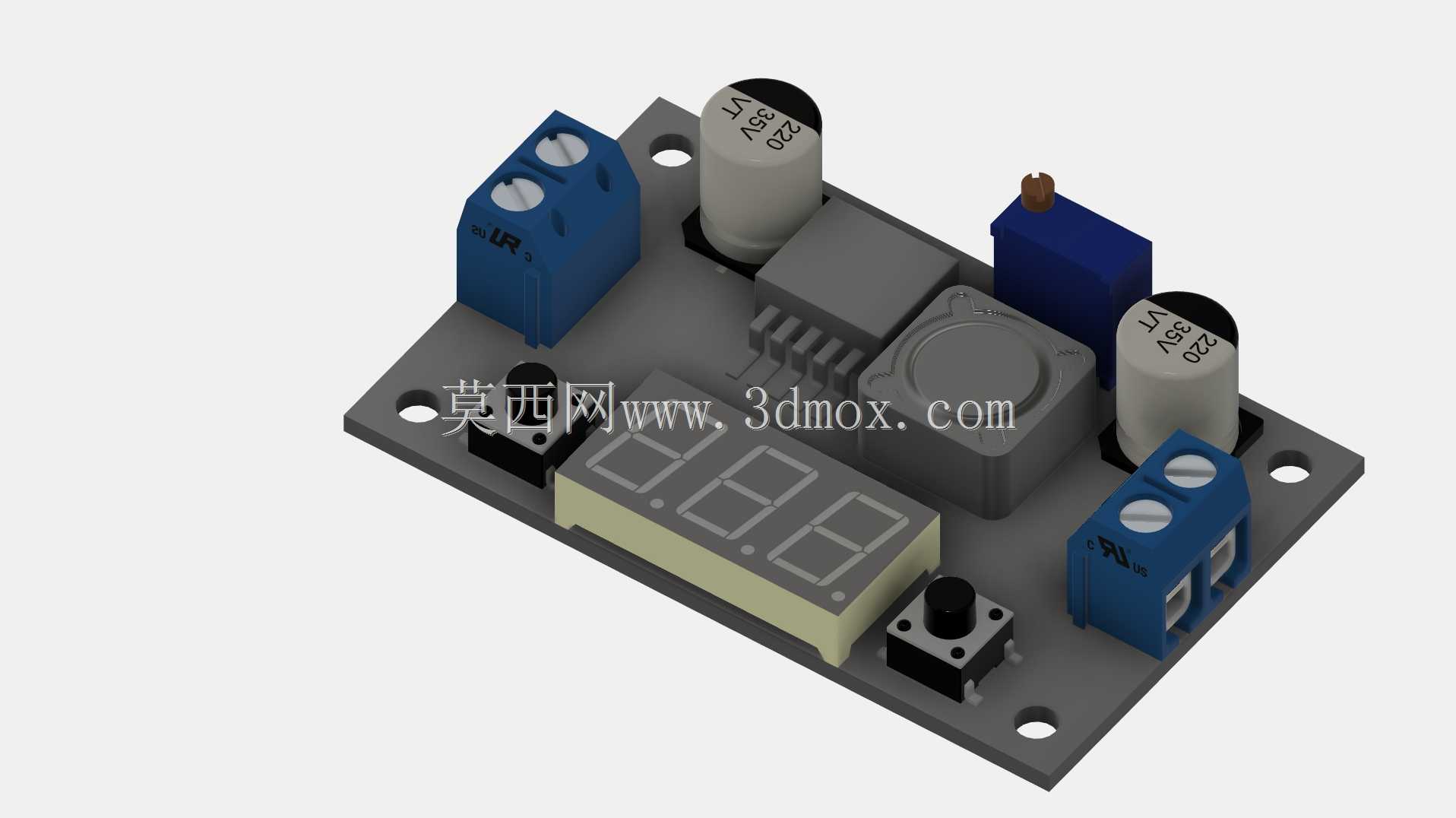

　　从结构设计层面看，整个模块采用FR-4玻纤板作为基底，所有元器件都采用直插加表贴混合的布局，功率电感放置在PCB中心区域，远离两侧的接线端子，避免大电流工作时的电感温升对接线端的塑料件产生热影响；输入输出端都采用蓝色螺钉式接线端子，端子的引脚穿板焊接后做了补锡加固，能承受反复接线的扭力，不会因为多次拧动螺钉导致焊盘脱落。板载的两个电解电容分别布置在输入和输出回路的近端，输入侧电容靠近输入端子，能滤除输入线路带来的纹波干扰，输出侧电容靠近输出端子，配合功率电感构成完整的LC滤波回路，降低输出电压的纹波系数，给后级负载更干净的供电。

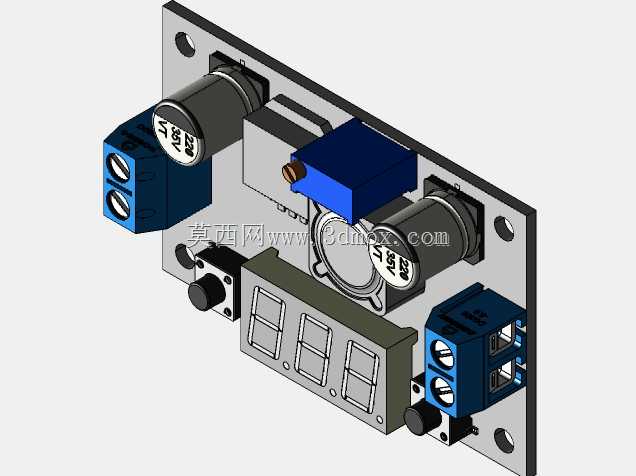

　　数显部分采用共阳三位数码管，布置在PCB前侧靠近安装边缘的位置，当模块固定在设备壳体内部时，数码管刚好可以对准壳体上预留的显示窗口，不需要额外做显示板的转接，数码管旁边设置了一个小型轻触按键，短按可以切换显示输入电压或者输出电压，长按还能校准显示数值，抵消线路压降带来的显示误差。模块的PCB四个角都预留了标准的3.2mm安装孔，孔位间距符合通用小功率电源模块的安装尺寸，可以直接用M3铜柱固定在设备内部的安装平面上，不需要额外做转接支架，安装边界清晰，不会和周边的其他元器件产生结构干涉。调压用的多圈电位器布置在PCB后侧，采用蓝色密封型电位器，调节口朝上，调试的时候用小号一字螺丝刀就能精准调整输出电压，电位器的密封结构可以阻挡车间里的粉尘进入电位器内部，避免长期使用后出现调节接触不良的问题。从实际使用的角度看，这款模块的设计充分考虑了现场调试和长期运行的需求，把电压显示功能直接集成在板上，省去了外接电压表的成本和接线工作量，接线端子的选型也适配工业现场常用的0.5-1.5平方毫米多股导线，不需要压接特殊端子就能直接接线。

　　功率器件部分，LM2596芯片贴装在PCB上，下方预留了散热焊盘，当输出电流较大的时候，可以自行粘贴小型散热片提升持续带载能力，芯片周边的走线都做了加宽处理，大电流回路的走线上还做了露锡处理，提升载流能力，避免长期大电流工作时走线过热。整个模块的元器件布局遵循了功率回路最短的设计原则，输入到功率管到电感到输出电容的回路长度尽可能缩短，减少开关噪声的辐射，对周边的敏感模拟电路的干扰也能控制在较低水平。在做设备结构设计的时候，只要预留出对应长宽的安装空间，高度方向考虑到最高的电解电容的高度，预留足够的安全间隙，就可以直接把这款模块集成到设备内部，不需要额外做过多的结构适配，对于小批量设备开发或者旧设备供电改造来说，这类集成化模块能大幅缩短开发周期，减少电源部分的设计调试工作量。
