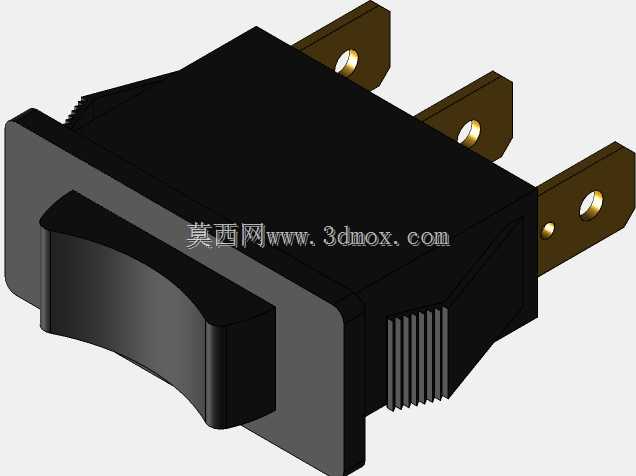

KCD3-103船型翘板电源开关三维结构

　　从结构设计来看，这款开关采用嵌入式卡装固定结构，壳体两侧带有弹性卡爪，安装时只需要在设备面板上开出对应尺寸的矩形安装孔，将开关从面板正面推入即可依靠卡爪的弹性形变卡紧在面板上，不需要额外加装螺丝或者固定压片，装配效率远高于螺丝固定式的开关元件，适合批量装配的生产线使用。三个引出插脚采用黄铜基材冲压成型，插脚表面做镀镍处理，既保证了导电性能，又能避免长期使用后氧化导致接触电阻升高，插脚的开孔位置可以适配标准的6.3mm快插端子，接线时不需要焊接，直接将端子压接在导线上后插接到插脚即可，后期维护更换也十分便捷，不需要拆解整段线路就能完成开关替换。这款翘板式电源开关是低压电器控制回路里极为常见的通断执行元件，日常在小型家电、工控辅助设备、桌面型电动工具、照明配电支路里都能见到它的身影，区别于旋钮式、按压式、拨动式的其他开关品类，翘板结构的操作反馈清晰，按压行程适中，操作者仅凭手部触感就能判断通断状态是否切换到位，不需要额外加装状态指示灯也能通过翘板的倾斜角度判断当前回路状态，部分带标识的款式还会在翘板表面印刷通断标识，进一步降低误操作概率。

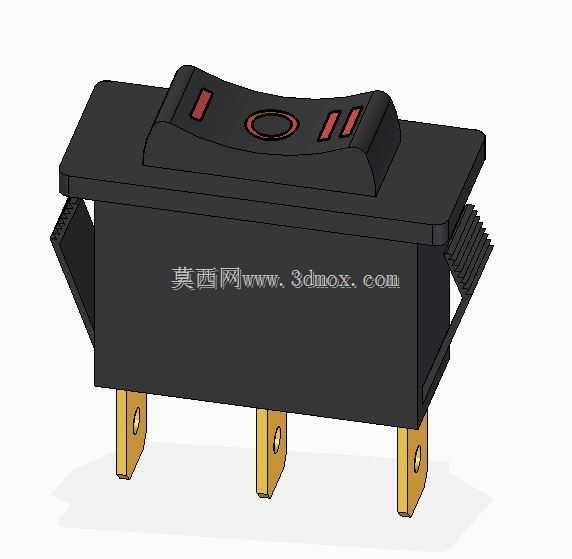

　　翘板操作面做了微弧凸起处理，表面带有防滑的红色标识条，既可以标注回路通断方向，也能增加手指按压时的摩擦力，避免操作时打滑，翘板和壳体之间的配合间隙控制在0.2mm以内，既保证翘板按压动作顺畅无卡滞，又能阻挡日常使用中的灰尘、飞溅的液体从缝隙进入开关内部，提升元件在复杂使用环境下的可靠性。开关内部采用银合金触点，相比纯铜触点，银合金触点的耐电弧烧蚀能力更强，在额定电流下通断时产生的电弧不会快速烧蚀触点表面，能大幅延长开关的机械寿命与电气寿命，内部的翘板传动结构采用工程塑料注塑成型，自带自润滑特性，长期反复按压也不会出现传动卡滞、结构磨损松垮的问题。

　　在实际选型应用中，这类开关通常用来控制交流220V或者直流低压回路的主电源通断，额定电流根据型号不同覆盖3A到16A区间，这款三引脚的版本支持单回路双掷控制，可以实现两路回路的切换，比如在小家电里实现高低档位切换，或者在小型设备里实现电源正负极的切换控制。建模过程中需要重点关注几个安装边界尺寸：首先是面板安装孔的长宽尺寸公差，需要控制在±0.1mm以内，尺寸过大开关会出现松旷晃动，尺寸过小则无法顺利卡入安装孔；其次是插脚的中心距尺寸，必须和配套的快插端子间距匹配，否则会出现接线端子无法对位插接的问题；另外翘板的突出面板高度也要做适配，既要保证按压操作的行程足够，又不能突出过高导致运输或者使用过程中被误触。

　　壳体采用阻燃PA66材质注塑成型，具备良好的绝缘性能与阻燃特性，即使内部触点出现拉弧打火也不会引燃壳体，满足电器安全的相关标准要求，壳体的拼接缝隙采用超声波焊接工艺，拼接强度高，不会因为长期使用出现壳体开裂、内部结构外露的问题。在三维建模时，除了要还原外部的装配尺寸，还要对内部的传动结构、触点位置做等比例还原，方便工程师在做整机结构设计时做干涉检查，确认开关安装后和内部的走线、其他结构件不会出现位置冲突，同时也可以用来模拟按压操作的行程范围，确认翘板动作时不会和面板上的其他按键、标识出现干涉。这类开关虽然属于小型标准五金配件，但在整机设计里如果选型或者安装尺寸匹配不到位，很容易出现装配后松动、接线困难、操作卡滞等问题，精准的三维模型能在设计阶段就规避这些潜在问题，减少后期打样验证的迭代次数，缩短整机产品的开发周期。
