多舱室开门式工业电控动力配电柜体

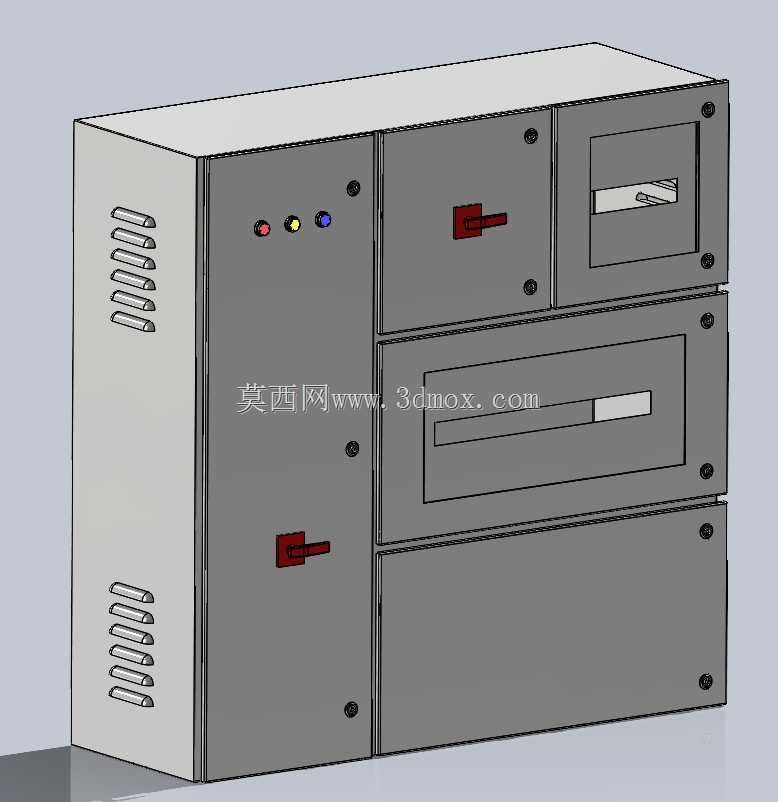

　　这款多舱室电控柜体的设计，核心围绕工业现场多回路分级配电的实际需求展开，在常规单舱柜体的基础上做了分舱隔离的结构优化，适配车间产线、小型场站这类需要同时布设主进线开关、分回路断路器、仪表显示模块、操作控件的配电场景。从结构布局来看，柜体采用立式落地安装形式，整体框架采用标准钣金折弯拼焊结构，侧帮预留了上下两组通风格栅，每组格栅采用等距排布的百叶式冲切结构，既可以保证柜内电气元件运行时的热量自然散出，又能避免大尺寸异物从通风口落入柜内，格栅的冲切角度做了向下倾斜的处理，日常清洁时的溅水、车间顶部的落尘不会顺着通风口进入柜体内部，适配多数常规工业车间的防护需求。

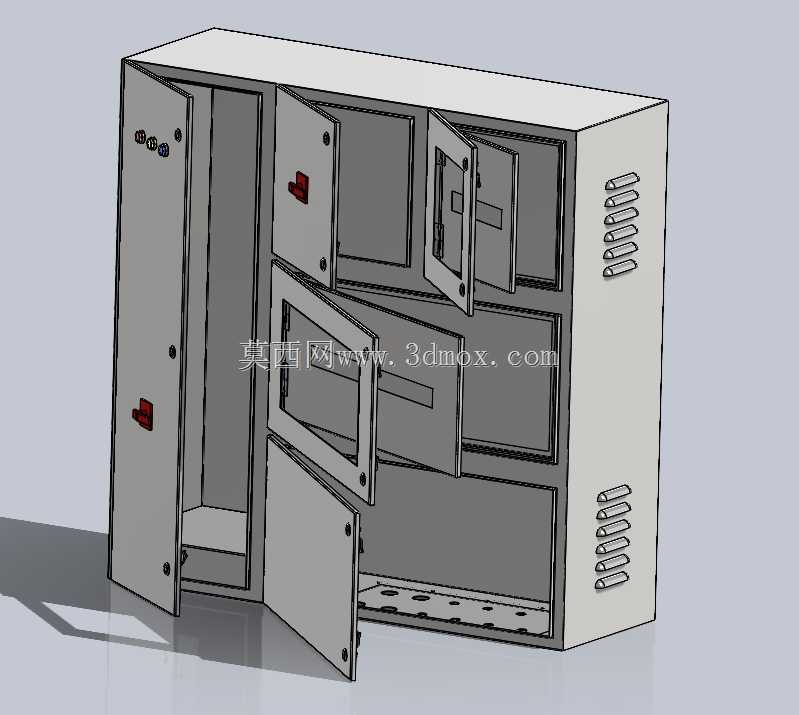

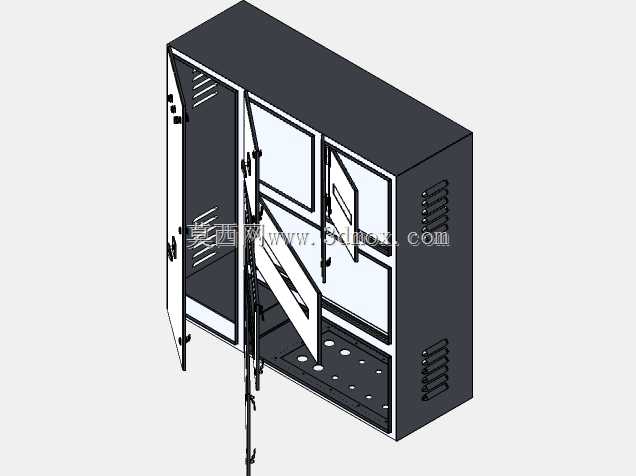

　　柜体的舱室划分做了明确的功能分区，最左侧的大尺寸舱门对应主进线舱，内部预留了足够的空间安装主断路器、进线铜排以及主回路漏电保护模块，舱门内侧预留了门锁安装位与接地螺柱，柜门关闭后可以通过多点锁止结构实现和柜体框架的紧密贴合，避免无关人员误触主回路带电部件。右侧区域做了分层分舱设计，上层的两个小尺寸舱门对应仪表显示与操作回路舱，舱门预留了观察窗安装位，日常巡检时不需要打开舱门就可以直接观察仪表的运行参数，舱门内侧预留了按钮、指示灯、转换开关的安装孔位，操作控件可以直接固定在舱门上，不需要额外加装操作支架。中层的带观察窗舱门对应常用分回路的操作舱，内部可以安装分回路断路器、交流接触器等频繁操作的元件，观察窗采用透明阻燃材料，既可以观察内部开关的分合状态，又能在元件发生弧光故障时起到防护作用，避免操作人员直接暴露在弧光风险下。最下方的舱门对应出线与备用回路舱，内部预留了走线槽安装位与电缆固定支架，多回路出线电缆可以顺着柜内的走线槽排布到下方的出线孔，电缆固定支架可以承担电缆的自重，避免长期运行后电缆端子受力松动。

　　从安装边界来看，柜体底部预留了标准的安装固定孔位，可以直接通过膨胀螺栓固定在水泥基础上，也可以搭配槽钢底座做抬高安装，适配车间地面存在积水、需要做电缆下进下出的场景。柜体的门板铰链采用可拆卸式结构，现场安装时如果需要搬运大型元件进入柜内，可以直接将门板拆下，扩大安装操作空间，铰链的转动角度可以达到120度以上，日常检修时门板打开后不会遮挡柜内的操作空间，每个舱门都预留了独立的门锁安装位，可以根据现场的管理需求给不同舱室配置不同权限的锁具，比如主进线舱只有运维主管可以开启，操作回路舱允许现场操作人员开启操作，避免误操作带来的安全风险。

　　在结构强度设计上，柜体的框架折弯边做了双层翻边处理，既可以提升框架的整体抗变形能力，又可以避免钣金加工后的锐边划伤安装人员，柜内的安装横梁采用可调节式设计，横梁的固定孔做了等距排布的长圆孔，可以根据内部安装元件的尺寸灵活调整安装高度，不需要额外在框架上钻孔，适配不同品牌、不同尺寸的电气元件安装需求。柜内的各个舱室之间预留了隔板安装位，可以根据现场的防护需求加装金属隔板，实现不同回路之间的物理隔离，避免某一个回路发生故障时波及相邻舱室的元件，隔板上预留了走线过孔，过孔处可以加装护线套，避免电缆穿过隔板时被钣金锐边割破绝缘层。

　　这款柜体的设计没有追求过度复杂的结构，所有的结构细节都围绕现场安装、运维、安全防护的实际需求展开，没有冗余的装饰性结构，所有的冲孔、折弯结构都可以通过常规的钣金加工工艺实现，不需要开特殊模具，加工成本可控，同时结构的通用性强，可以适配多数低压配电场景的使用需求，不管是作为车间的动力配电柜，还是作为小型设备的集成电控柜，都可以通过调整内部安装梁的位置、增减舱室隔板来满足具体的使用要求。
