单开门立式电气控制柜体结构设计

　　在工业配电、车间设备控制、小型机组配套的场景里，这类单开门立式柜体是低压电气回路集成的核心承载结构，日常会用来安置断路器、接触器、接线端子排、小型PLC模块这类低压电控元件，给内部元器件提供可靠的物理防护，隔绝车间里的粉尘、切削液飞溅，同时避免无关人员误触带电部件引发安全事故。做这个柜体结构设计的时候，首先要考虑的是内部元件的安装兼容性，常规的柜内安装板会预留通用的安装孔位阵列，适配不同尺寸的导轨安装元件，不管是小型的继电器组还是稍大尺寸的塑壳断路器，都能通过调整安装位置完成固定，不需要额外对柜体做二次打孔改造。

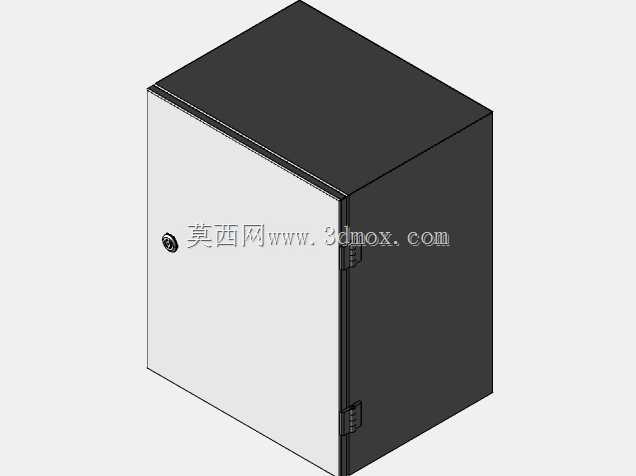

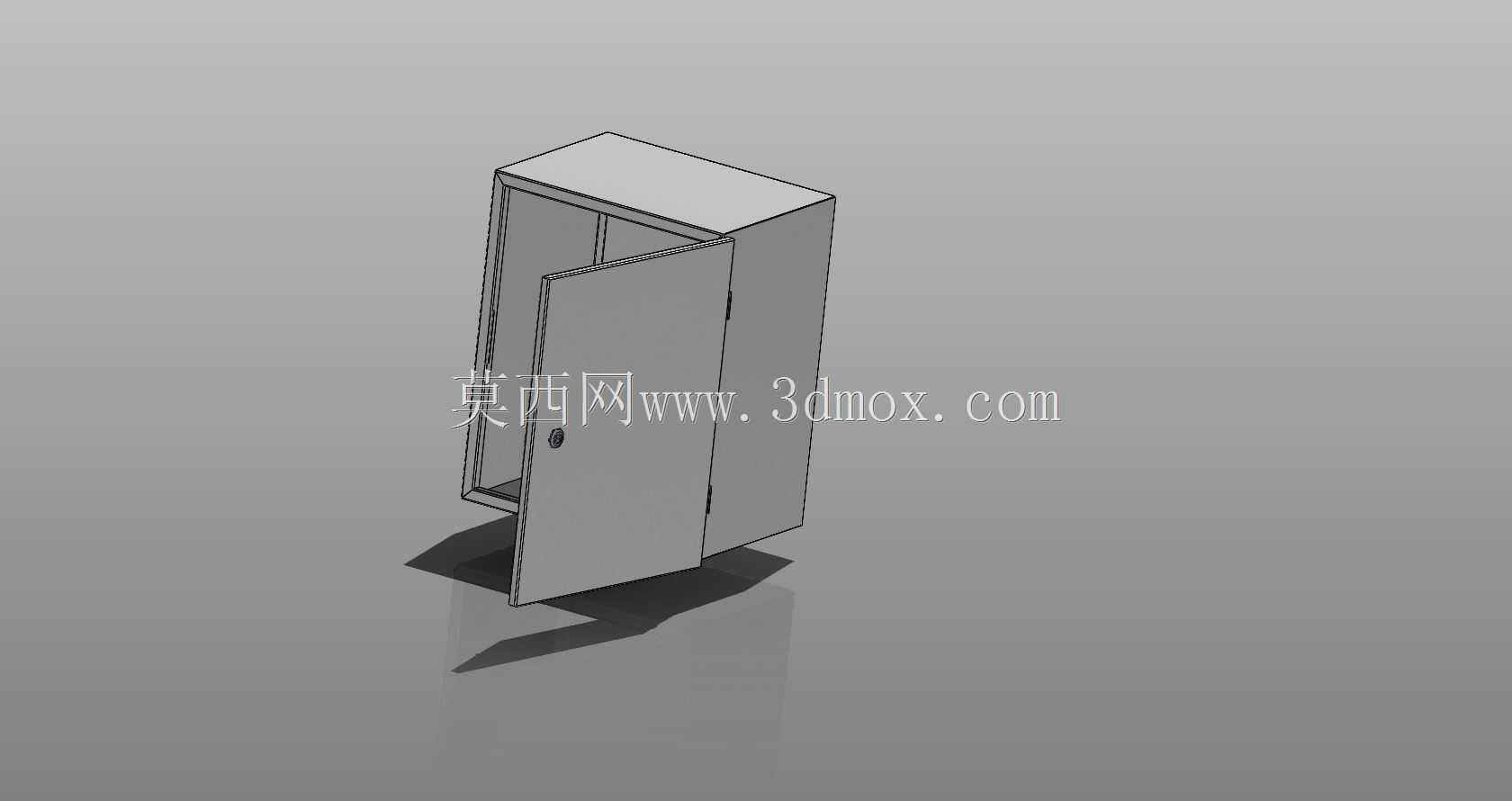

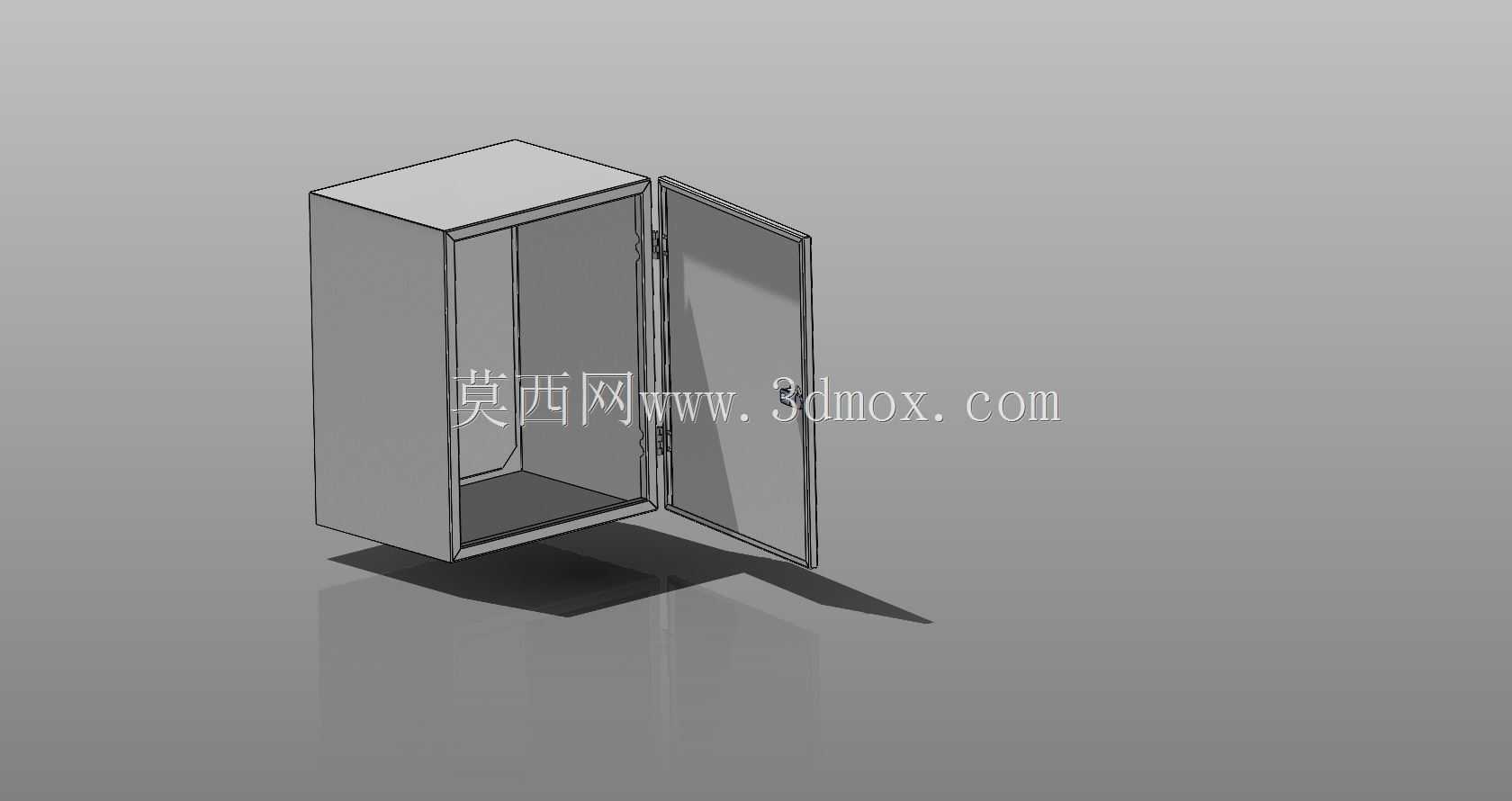

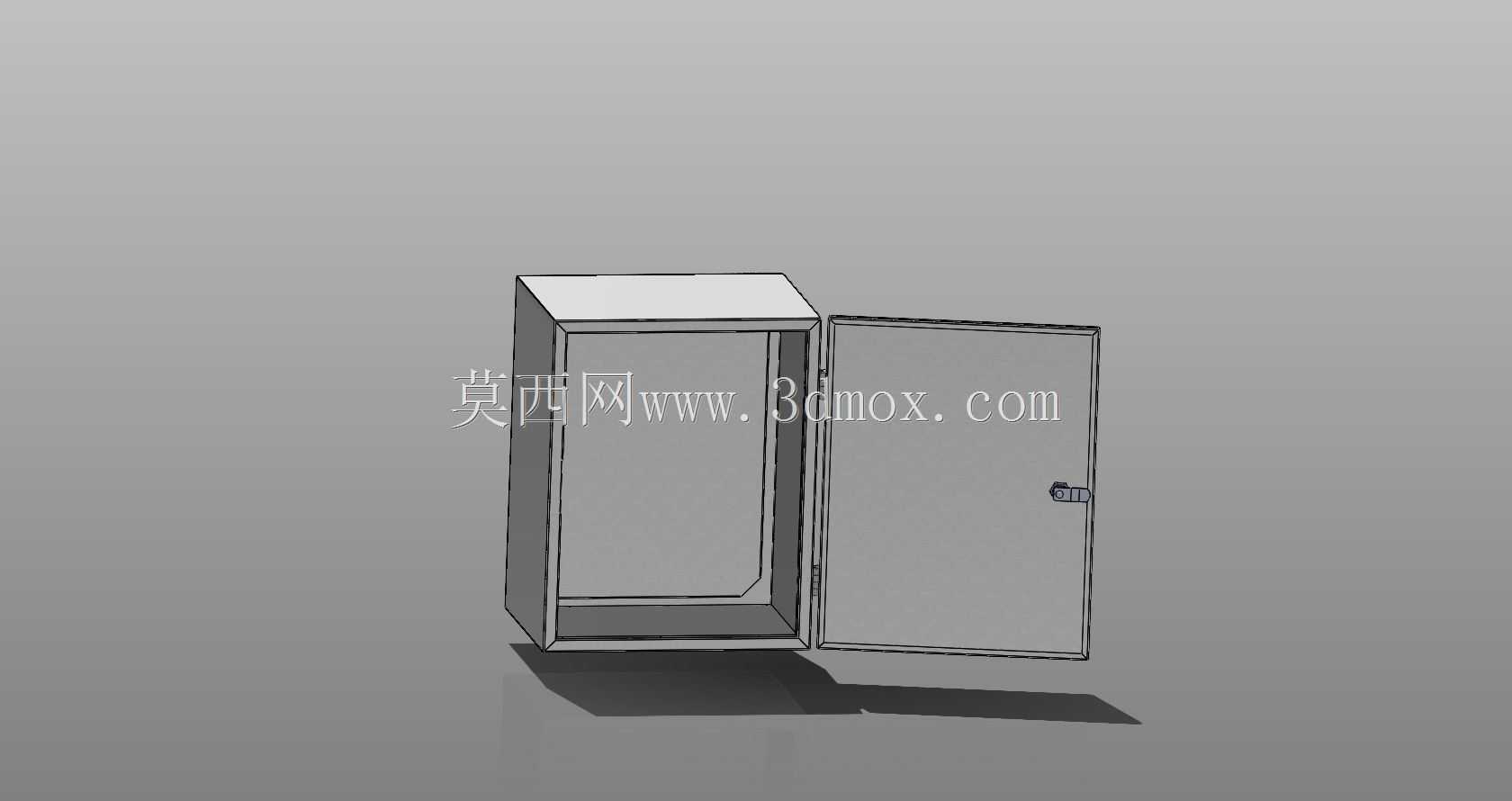

　　从结构设计逻辑来看，单开门的铰链布置在柜体侧边，门体和柜体框架的贴合面会做折边处理，一方面提升门体自身的结构刚度，避免长期开关出现变形，另一方面折边结构可以和柜体上的密封胶条配合，提升柜体整体的防护等级，应对普通工业场景的防尘防溅需求。柜体的整体外形采用立式长方体布局，占地面积小，适合靠墙或者设备侧边安装，安装边界上要预留足够的开门操作空间，门体开启角度可以达到120度以上，保证柜内元件接线、检修的时候不会被门体遮挡操作空间，柜体底部会预留进出线的敲落孔位，适配不同规格的电缆穿管接入，不需要现场额外切割开孔。

　　柜体框架采用折弯钣金拼接的结构，相比焊接框架的方案，折弯拼接的结构变形量更小，整体平整度更好，表面做喷塑处理之后耐锈蚀能力更强，适合在普通工业车间、厂房配电间这类环境长期使用。门体上预留了锁具安装位，标配通用的柜锁，可以实现权限管控，只有运维人员才能开启柜门进行操作。设计的时候也考虑了柜内的散热需求，顶部和底部可以根据实际使用场景选配通风栅格，当柜内元件发热量大的时候，可以加装散热风扇形成空气对流，避免柜内温度过高影响元件使用寿命。另外柜体的安装脚位做了加强处理，既可以直接落地放置，也可以通过膨胀螺栓固定在地面或者设备基座上，不会因为长期开关门的震动出现移位。

　　在做三维建模的时候，所有钣金折弯的参数都按照常规钣金加工的工艺要求设置，折弯半径、板材厚度都匹配常规冷板加工的标准，导出的加工图可以直接用于激光下料、折弯成型，不需要二次调整工艺参数，门体和柜体的配合间隙控制在1.5毫米以内，既保证开关顺畅，也不会出现间隙过大导致防护失效的问题。柜内的安装板采用可拆卸设计，在装配的时候可以先把安装板拆出来，把所有元件固定接线完成之后再整体装入柜体，大幅提升现场装配的效率，减少柜内狭小空间作业的时间。这类柜体的适配场景非常广，不管是小型设备的单机控制，还是车间局部区域的配电分线，都可以通过调整内部元件配置来满足使用需求，结构通用性强，加工成本可控，是工业低压配电和控制场景里非常常用的柜体结构形式。
