内置电子元件的壁挂式工业电源箱体

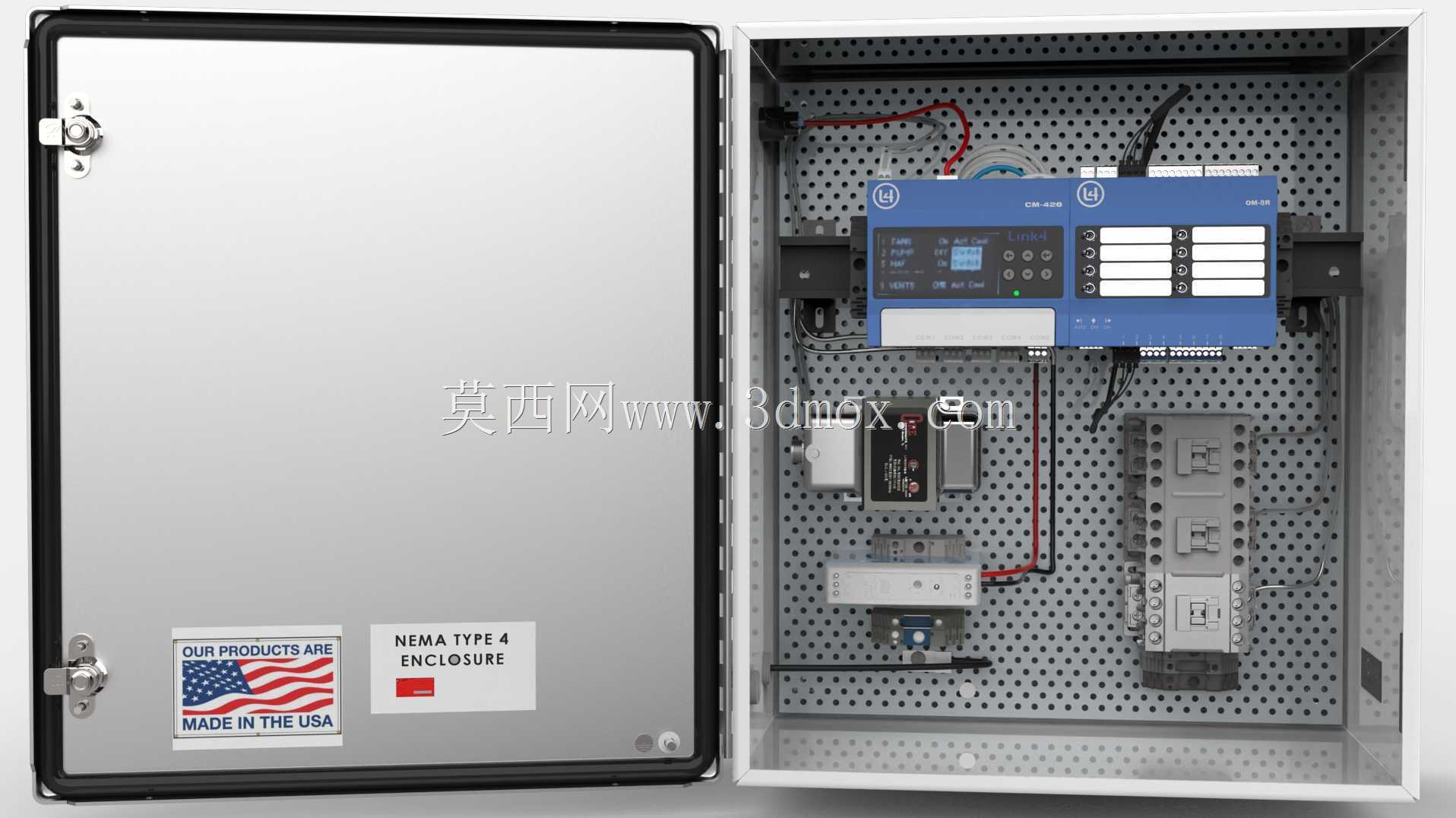

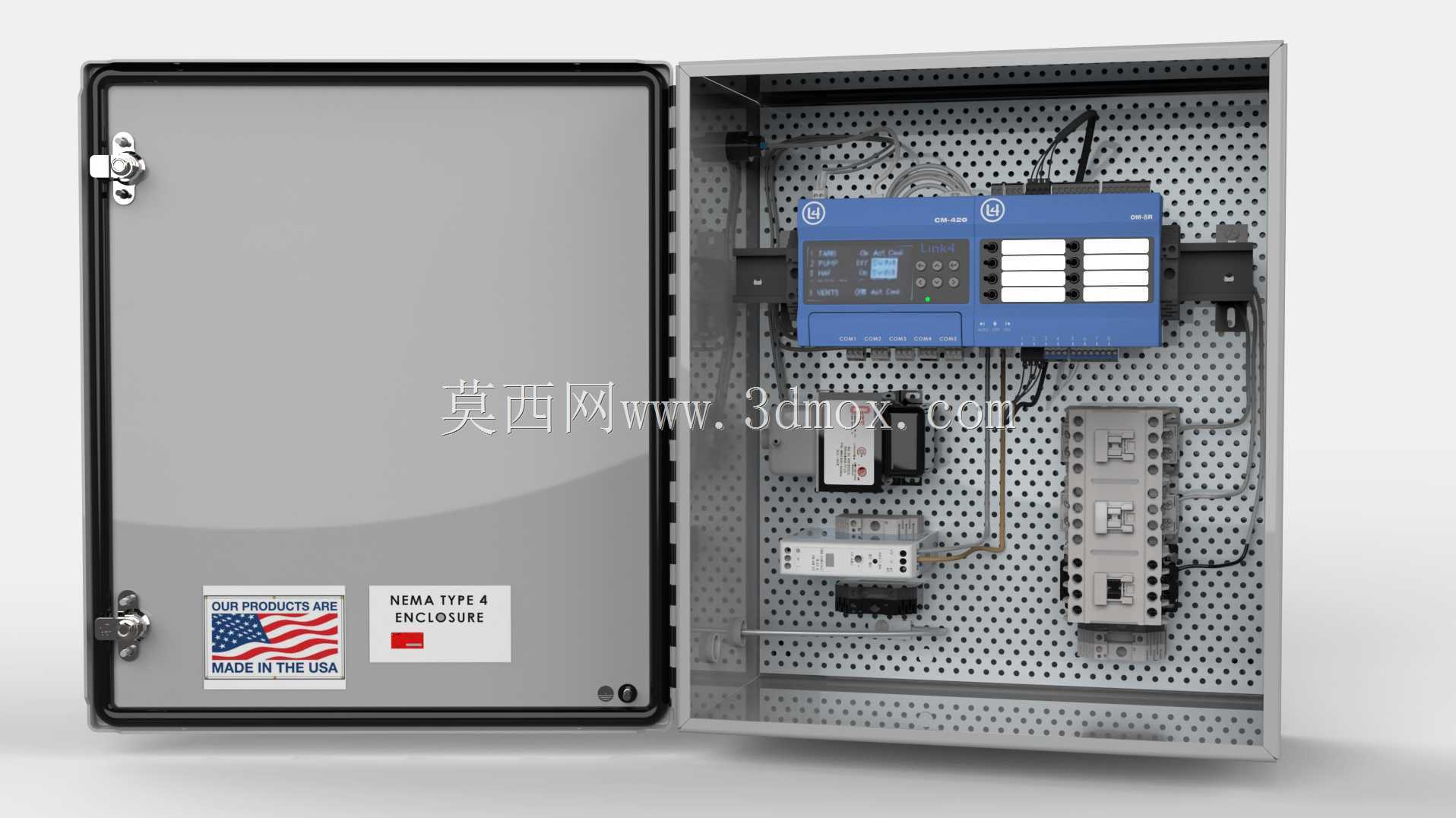

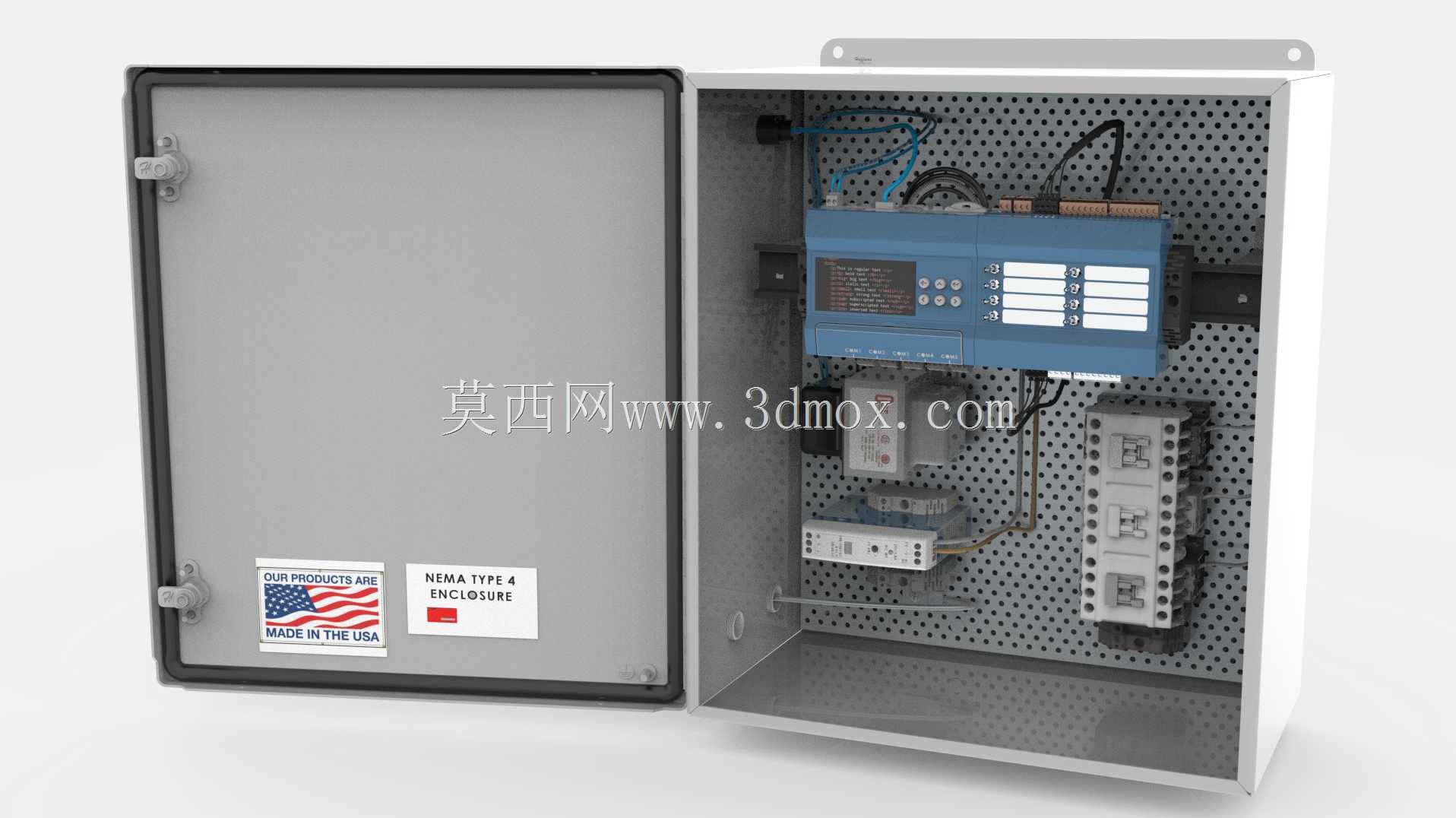

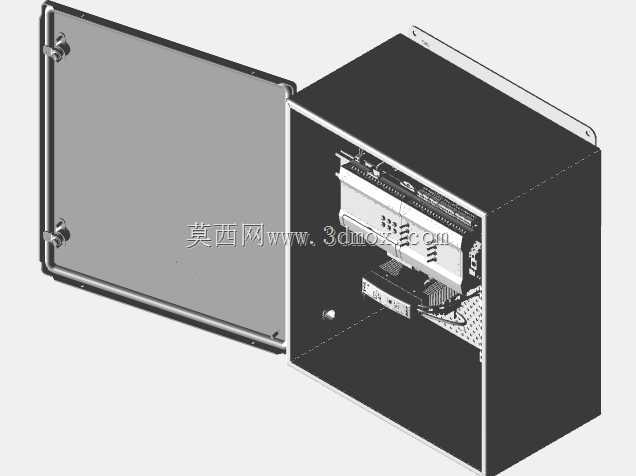

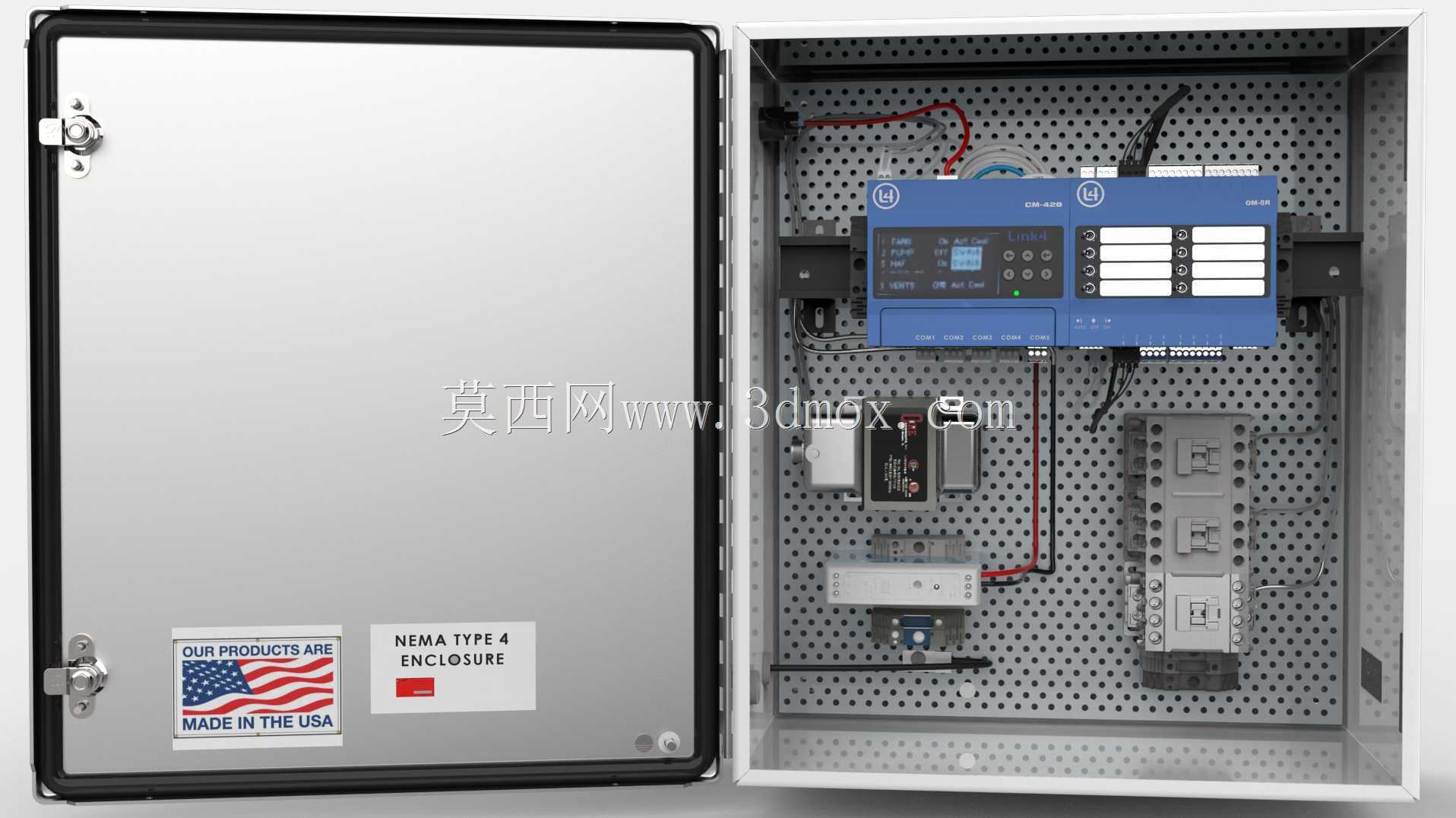

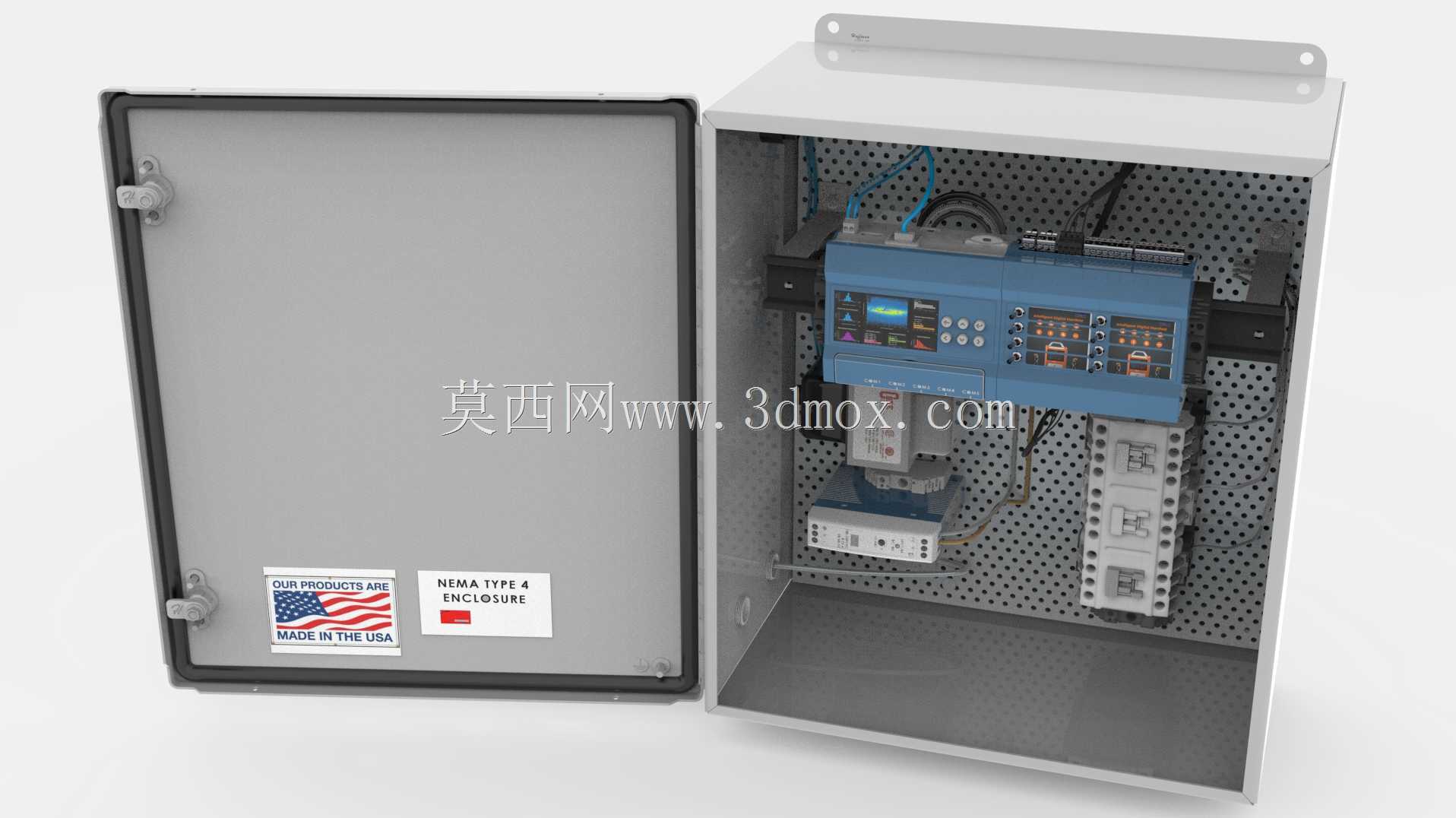

　　从结构设计思路来看，这款箱体采用单开门壁挂式结构，箱体背部预留了一体式安装挂耳，挂耳上开设长圆形安装孔，可适配现场安装孔位的微小偏差，降低现场安装的对位难度；箱门与箱体主体之间采用铰链连接，铰链处预留了足够的开合角度，可实现箱门120度以上的开启范围，方便内部元件的接线与后期维护，箱门内侧粘贴有密封胶条，闭合后可实现箱体与箱门之间的紧密贴合，达到基础的防尘防溅防护等级，适配普通工业车间、半户外廊道等常规使用场景。这款壁挂式工业电源箱体，主要面向车间分布式配电、小型设备就近供电、户外临时作业点位供电等场景使用，日常承担进线电源转接、回路分断保护、负载状态监控的核心功能，箱体内部集成了多回路保护模块、状态显示单元、接线端子排等核心电气元件，可同时为多路低压负载提供稳定的配电输出，同时具备过载、短路的分断保护能力，面板上的显示单元可实时呈现各回路的电流、电压运行参数，方便运维人员快速排查线路异常。

　　箱体内部的安装背板采用冲孔网板结构，网板上的标准孔位可适配不同规格电气元件的安装固定，无需额外打孔即可调整元件安装位置，方便后期根据实际回路需求调整内部元件布局；内部元件排布遵循强电回路在上、弱电信号在下的排布原则，主进线模块布置在箱体上部靠近进线孔的位置，减少主电缆的弯折半径，分回路保护模块紧邻主进线模块布置，缩短主回路的走线长度，降低线路损耗，下部的端子排区域预留了足够的接线空间，方便多回路出线的整理与固定，走线槽沿箱体侧边布置，可将强弱电线路分开布设，减少信号干扰。

　　从安装边界尺寸来看，这款箱体属于中小型壁挂配电箱体，整体深度控制在合理范围内，安装后不会过多占用墙面外的操作空间，箱体下部预留了多个敲落孔，可根据现场进线方向选择不同位置的开孔，适配上进线、下进线、侧进线等多种布线方式，无需现场额外切割箱体。箱门内侧预留了标识粘贴区域，可粘贴回路标识、安全警示标识，方便运维人员快速识别各回路对应的负载设备；箱体门板上设置了锁止结构，闭合后可通过专用锁具锁定，避免非专业人员随意开启引发触电风险。

　　在实际工程应用中，这类箱体常作为设备端的就近配电单元使用，相比大型集中配电柜，它的安装位置更靠近负载设备，可大幅缩短负载端的供电线路长度，减少线路上的电压损耗，同时当单台设备出现线路故障时，可直接在就近的电源箱处断开回路，无需到总配电柜处操作，大幅提升故障排查与检修的效率。内部集成的电子元件均采用标准导轨安装方式，后期更换元件时无需改动整体布线，只需将故障元件从导轨上拆下即可完成替换，降低后期维护的时间成本；箱体的金属外壳采用冷轧钢板材质，表面做喷塑处理，具备基础的防锈防腐蚀能力，可适应普通工业环境下的温湿度变化，不会因为长期使用出现外壳锈蚀脱落的问题。
