TDK直插式NTC热敏电阻三维结构

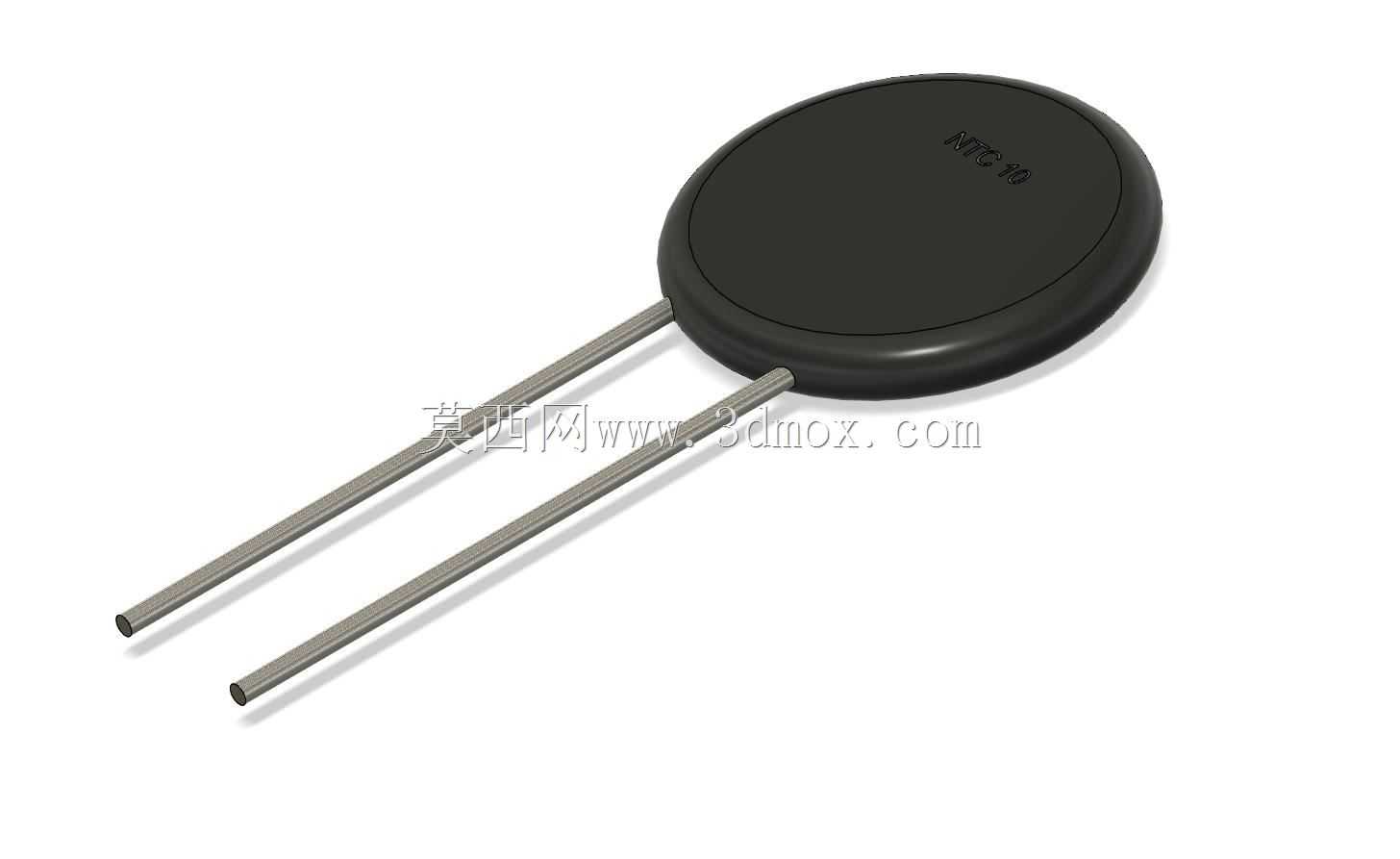

　　在开关电源、工业控制板卡、消费类电子供电回路的浪涌抑制环节，这类圆盘式直插NTC热敏电阻是极为常用的被动保护元件，建模时首先要匹配实际量产元件的物理边界，避免在PCB布局阶段出现干涉问题。元件主体为环氧包封的圆盘形热敏陶瓷基体，建模时要还原包封层的边缘圆角特征，不能做成锐利的直角圆盘——实际量产元件的包封边缘存在0.3mm左右的自然圆弧，这是模塑包封工艺决定的，若建模时忽略该特征，后续生成的STEP文件导入PCB设计软件做3D干涉检查时，会和相邻的卧装电解电容、安规电容出现虚假干涉提示，影响结构评审效率。

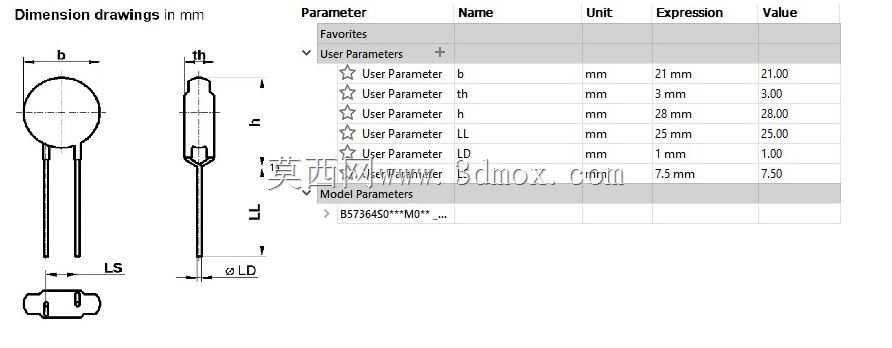

　　引脚部分采用镀锡铜包钢线，两根引脚平行从圆盘基体的同一侧平面引出，建模时要注意引脚的伸出长度、引脚间距的公差匹配：这类功率型NTC的引脚直径通常在0.8mm左右，引脚中心距为5mm，引脚从基体引出后没有弯折，保持直伸状态，适合波峰焊、手工焊等多种焊接工艺，建模时要还原引脚表面的金属哑光质感，不要做过度抛光的镜面效果，真实元件的引脚表面是哑光镀锡层，存在细微的拉丝纹理，渲染时要匹配该材质特性，避免和实物观感偏差过大。

　　从功能设计角度看，这类NTC的核心作用是在设备上电瞬间抑制回路的浪涌电流：常温下元件呈现较高的电阻值，串联在供电回路中可以抵消电容充电瞬间的大电流冲击，当回路正常工作后，元件通过自身的工作电流发热，电阻值快速下降到毫欧级，不会额外增加回路的功耗，建模时不需要还原内部的陶瓷晶粒微观结构，只需要准确还原外部的安装尺寸、外形轮廓即可，满足结构设计阶段的布局校验需求。

　　实际应用场景中，这类元件通常布置在PCB板的交流输入侧，靠近整流桥、高压电解电容的位置，建模时要预留足够的安装安全距离：圆盘基体距离PCB板面的高度要匹配引脚伸出长度，通常元件贴板焊接后，圆盘底面距离PCB板面的高度在2mm左右，要避免和PCB上的丝印层、相邻元件的本体产生空间冲突。不同于贴片类NTC的薄型设计，这类直插圆盘式NTC的本体厚度在5mm左右，整体圆盘直径根据功率等级不同存在差异，本次建模的型号对应10D-9规格的通用尺寸，圆盘直径9mm，适合10A以内的浪涌抑制场景，常见于小功率开关电源、适配器、工业控制模块的输入回路中。

　　建模过程中要注意引脚和基体的衔接位置处理：真实元件的引脚和基体包封层的衔接处存在轻微的环氧溢料痕迹，不是完全齐平的直角衔接，建模时可以在该位置做0.2mm的微小倒角，还原真实工艺特征，避免模型看起来过于“理想化”而脱离生产实际。另外，元件圆盘顶面的丝印标识建模时不需要做过度精细的文字建模，只需要保留标识区域的凹陷质感即可，因为不同生产批次的丝印内容会存在差异，结构设计阶段不需要还原具体丝印字符，只需要保证整体外形尺寸、安装尺寸的准确性即可。

　　从安装边界来看，这类元件在PCB上的开孔直径要匹配引脚直径，通常开孔设计为1.0mm，焊盘直径设计为2.0mm，建模时可以同步还原焊盘的参考位置，方便结构工程师直接调用模型进行布局，不需要额外调整安装坐标。在做整机结构的热仿真参考时，该模型也可以作为发热元件的占位模型，因为正常工作时元件本体的温度会高于环境温度20-30℃，建模时保留准确的外形轮廓可以帮助热仿真工程师划分网格时更贴近真实的元件发热体积，提升仿真结果的参考价值。

　　不同于精密测温类NTC的小体积封装，这类功率型NTC的本体更大，引脚强度更高，可以承受波峰焊时的高温冲击，不会出现引脚变形、本体开裂的问题，建模时也要体现出引脚的刚性特征，不要把引脚做成易变形的软线质感，要还原金属直引脚的平直状态。在做三维装配时，要注意元件的极性——这类NTC是无极性元件，两个引脚不需要区分方向，安装时可以根据PCB布局调整元件的朝向，只要引脚插入对应的焊盘孔即可，建模时不需要做极性标识，避免误导选型人员。
