西门子TD400文本显示操作控制盒

　　这款西门子TD400配套的操作控制盒，是工业现场电控系统里常见的人机交互终端载体，常配套小型PLC、电源变换类电控柜使用，在小型生产线工位改造、单机设备电控升级、教学实训台搭建场景里出镜率很高。从结构设计来看，整个盒体采用方正的钣金折弯焊接结构，边角做了小圆弧过渡处理，既避免安装调试时锐角划伤操作人员，也能在工位磕碰时减少盒体变形概率，盒体上盖通过四颗内六角圆柱头螺钉与下盒体锁紧，接缝处预留了密封胶条安装槽，可满足车间普通粉尘、少量溅水的防护需求，适配多数无强腐蚀、无高浸水风险的工业现场环境。

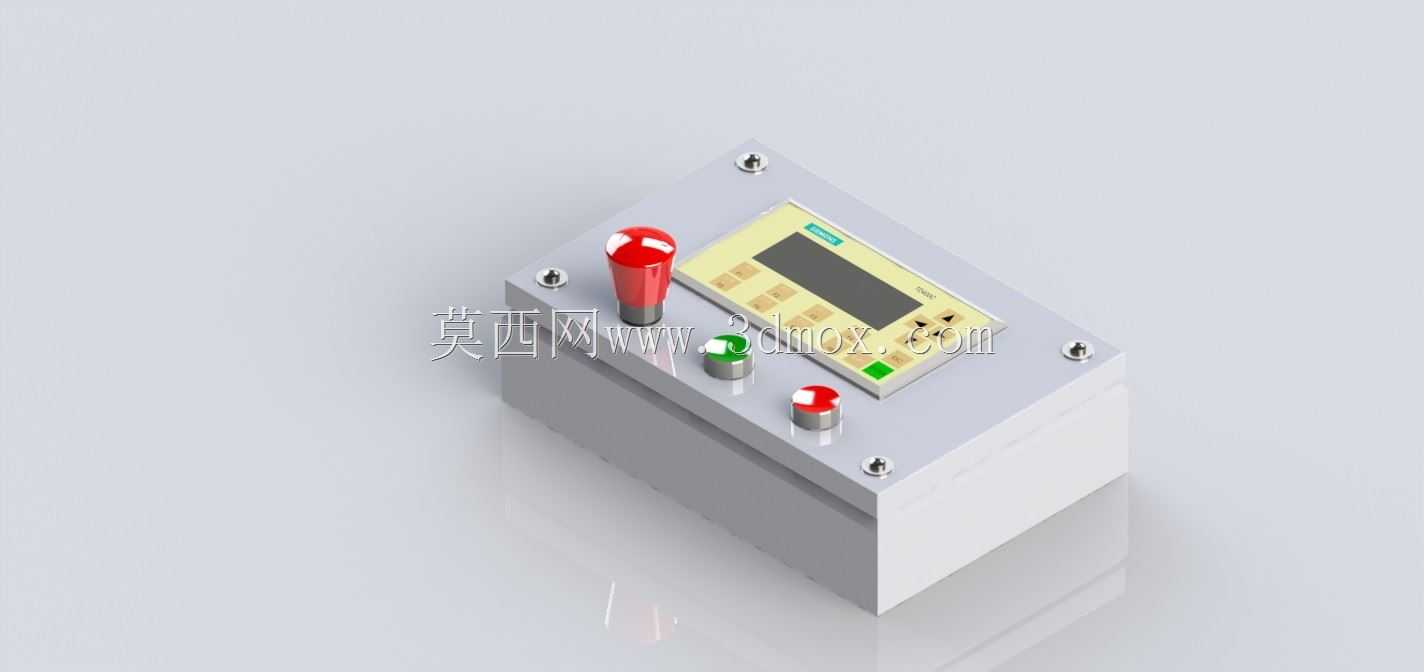

　　盒体正面的布局完全贴合一线操作人员的使用习惯，最上方居中嵌入TD400文本显示屏，屏幕周边做了下沉式台阶定位，安装时无需额外打胶固定，靠屏幕自带的安装卡扣即可卡紧在面板开孔处，屏幕下方依次排布操作按键区域，按键采用凸起式硅胶材质，戴劳保手套操作时也能清晰感知按键反馈，不会出现误触情况。屏幕左侧的操作按钮按照功能优先级做了分区排布，最上方的红色大直径蘑菇头按钮是急停控件，采用旋转复位结构，安装位置突出盒体表面15mm左右，紧急情况下操作人员无需精准瞄准即可拍停设备；急停按钮下方依次排布绿色启动按钮、红色点动复位按钮，按钮间距预留了20mm以上的操作空间，避免相邻按钮误碰。

　　从安装边界来看，盒体底部预留了标准DIN导轨安装卡扣，也可通过底部四个M5安装孔直接固定在设备台面或者电控柜侧壁，安装孔位采用长圆孔设计，现场安装时可根据实际固定孔位偏差做±3mm的位置调整，降低现场安装的配孔工作量。盒体内部预留了足够的走线空间，屏幕与按钮的接线端子都布置在盒体内部后侧，接线时可将线缆沿着盒体内壁的走线槽排布，避免盒盖扣合时压伤导线，线缆进出口设置在盒体下侧，采用格兰头固定线缆，既能固定线缆防止拉扯导致接线松脱，也能阻挡粉尘从线缆缝隙进入盒体内部。

　　在实际应用中，这类控制盒常用来显示设备运行参数、故障代码、生产计数信息，操作人员可通过屏幕旁的按键调整设备运行参数、切换设备工作模式，搭配急停与操作按钮可直接完成设备的本地启停、复位操作，无需打开电控柜柜门操作，大幅提升现场操作的便捷性与安全性。设计时充分考虑了工业现场的使用损耗，按钮与屏幕都采用模块化快拆结构，后期维护时无需拆解整个盒体，只需从正面拆下故障部件即可完成更换，备件通用性强，采购替换成本低。盒体表面采用哑光喷塑处理，不会在车间照明下产生反光干扰操作人员查看屏幕内容，喷塑层的耐磨性能优异，长期使用也不会出现掉漆、锈蚀问题，适配车间多油污、多粉尘的使用环境。
