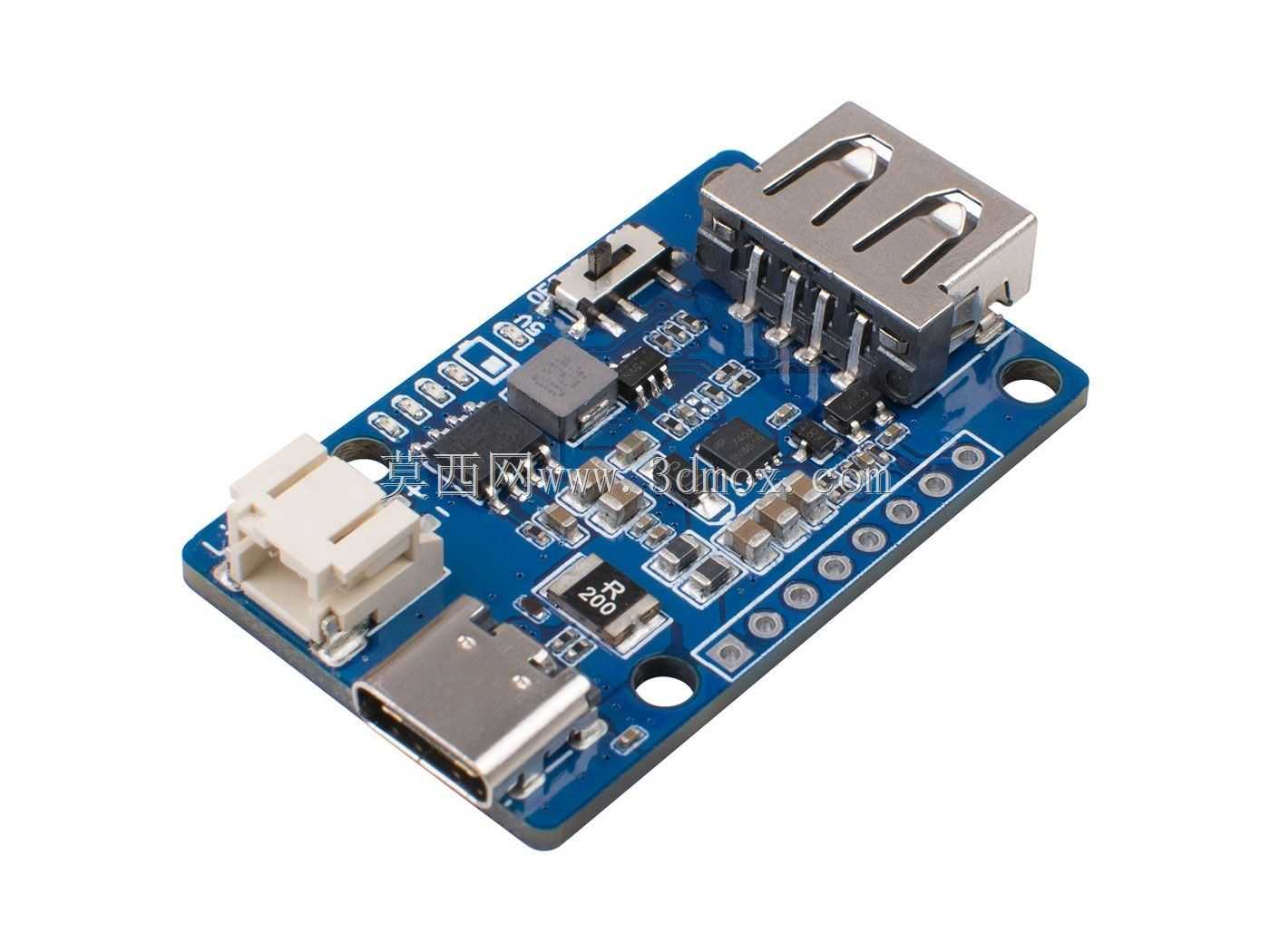

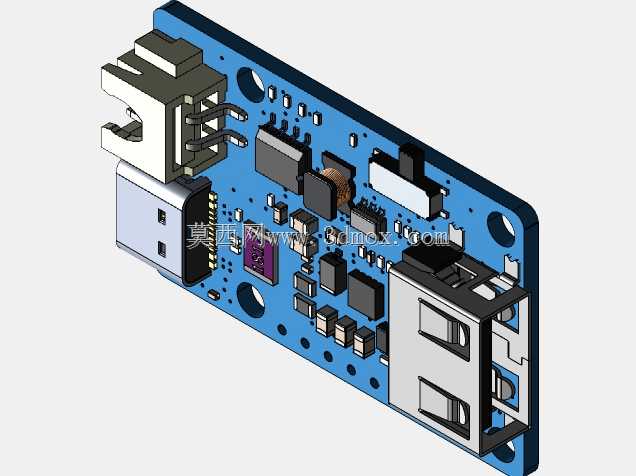

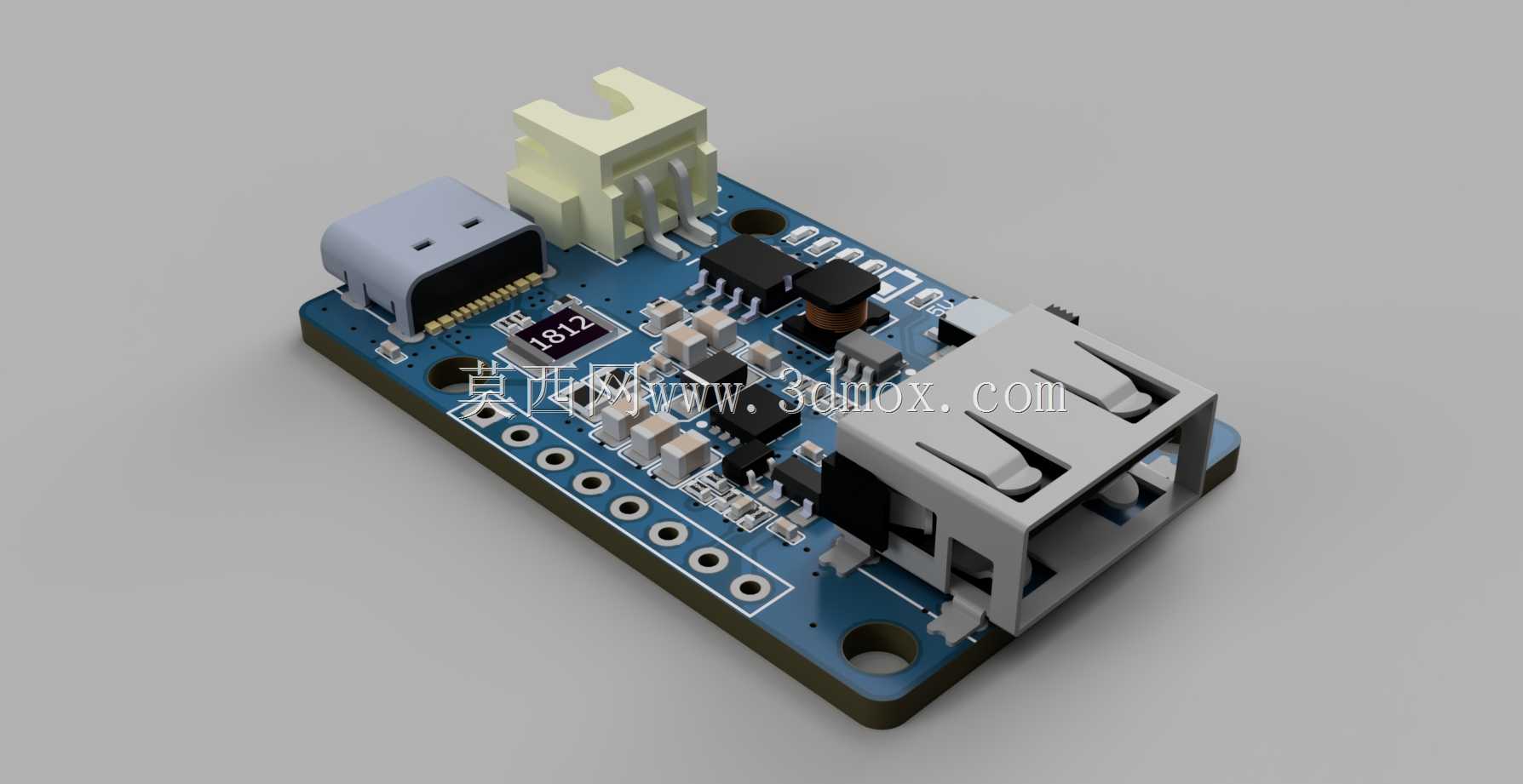

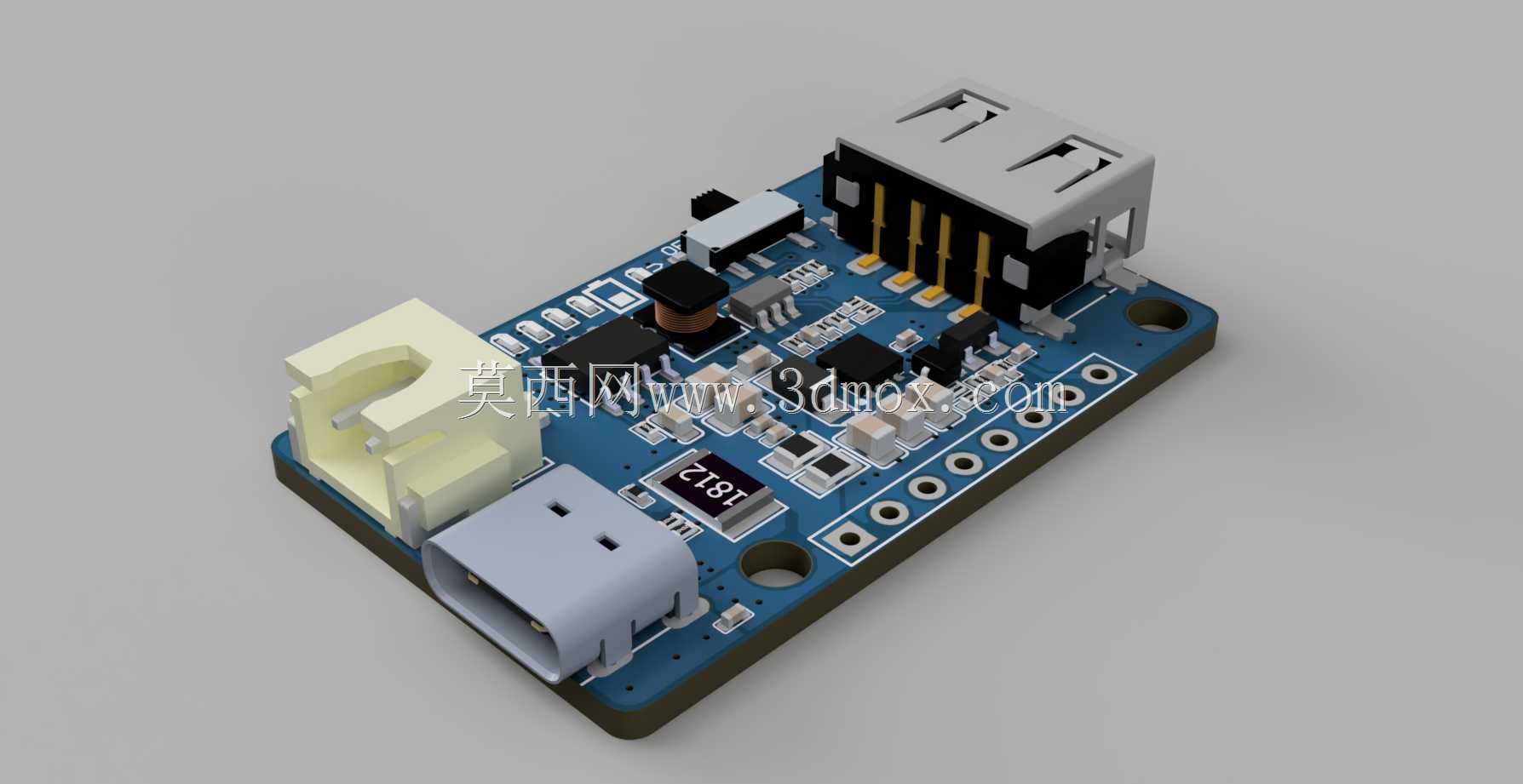

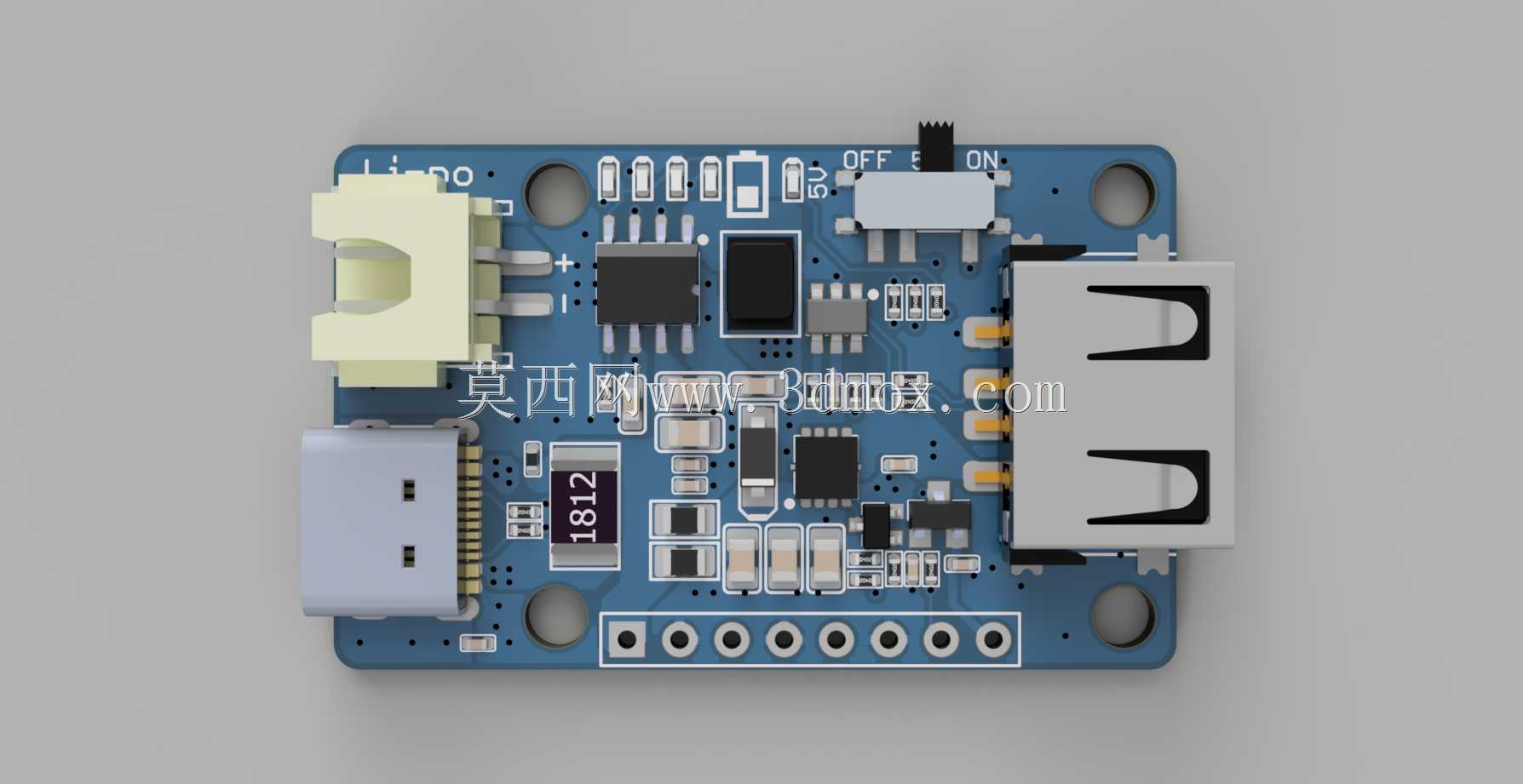

锂电池供电扩展电源管理电路板结构

项目分类:变压器/电感器 发布时间:2025-02-09 ID:921215
  • 锂电池供电扩展电源管理电路板结构
  • 锂电池供电扩展电源管理电路板结构
  • 锂电池供电扩展电源管理电路板结构
  • 锂电池供电扩展电源管理电路板结构
  • 锂电池供电扩展电源管理电路板结构

  这款电源管理板的设计初衷,是解决便携嵌入式开发场景下锂电池供电与外接电源无缝切换的痛点,在小型智能硬件、桌面级传感节点、便携检测设备的开发与量产验证环节,这类供电模块是支撑系统稳定运行的核心部件。从实际应用场景来看,它可以直接适配单节锂聚合物电池的充放电管理,同时支持USB接口外接供电输入,当外接电源接入时自动切换供电路径,同时为后端负载供电并为锂电池补能,拔掉外接电源后无间断切换到电池供电,避免后端主控、传感模块因为供电中断出现数据丢失、复位重启的问题,这对于需要持续运行的野外传感节点、便携数据采集设备来说是非常关键的特性。

  从功能特性上拆解,板载的DC-DC转换电路负责将锂电池3.7V左右的标称电压稳定转换为后端系统常用的5V输出,能够满足多数单片机开发板、小型传感模块、低功耗通信模块的供电需求,充电管理部分集成了过充、过放、过流保护逻辑,不需要额外搭配保护板就能直接对接裸锂聚合物电池,降低了便携设备的供电部分设计复杂度。板上预留的标准接口分别对应电池输入、USB供电输入、5V输出以及功能扩展引脚,引脚间距采用通用的2.54mm标准排针间距,既可以直接焊接排针插在面包板上做原型验证,也可以通过排线对接定制化的载板,适配不同的安装场景。

  设计思路上,整个板子采用了紧凑的长方形布局,将大尺寸的USB接口、电池接插件布置在板边位置,避免接插件插拔时和板上其他元器件产生干涉,功率电感、滤波电容这类发热相对明显的器件布置在板子中部偏侧的位置,和主控芯片、采样电阻保持足够的安全间距,减少热耦合对采样精度的影响。安装孔位布置在板子的两个对角位置,孔径适配M2规格的固定螺丝,既可以通过铜柱固定在设备外壳内部,也可以配合尼龙扎带固定在框架结构上,安装边界的预留充分考虑了嵌入式设备内部紧凑的空间特点,板边到元器件的距离控制在2mm以上,避免组装过程中元器件和外壳壁发生磕碰。

  外形尺寸上,整个板子的长宽控制在便携设备常用的模块尺寸范围内,厚度方向最高的元器件是USB-A接口,整体最高高度不超过12mm,能够嵌入到多数手持设备、小型传感终端的内部空间,不会因为模块体积过大挤占其他功能部件的安装位置。板上的丝印清晰标注了各个接口的引脚定义、电压参数,组装调试时不需要额外查阅原理图就能快速完成接线,降低了生产组装环节的出错概率。从电路布局的细节来看,功率回路的走线做了加宽处理,大电流路径上的过孔数量做了冗余设计,避免长时间大电流输出时走线压降过大、局部过热的问题,信号采样路径的走线远离功率电感,减少开关电源产生的电磁干扰对电压采样精度的影响,保证充电、输出电压的控制精度。

  在实际选型适配的时候,需要注意后端负载的持续电流不能超过模块的额定输出上限,搭配的锂聚合物电池建议选择容量在300mAh到2000mAh之间的单节电池,匹配板载充电电路的充电电流参数,避免充电电流过大影响电池寿命。安装时要注意板子背面的焊点不要和金属外壳直接接触,必要时可以在背面贴绝缘麦拉片防止短路,接插件插拔时要顺着接口方向用力,避免侧向受力导致接插件脱焊。这类集成化的电源管理模块,把原本需要分立器件搭建的充放电、升压、路径切换功能整合在一块小板上,能够大幅缩短便携电子设备的开发周期,减少电源部分的调试工作量,在开源硬件开发、小批量智能硬件产品试制场景下的适配性非常强,结构设计上的标准化接口和安装孔位,也让它能够快速适配不同的设备结构,不需要针对安装方式做额外的定制修改。
