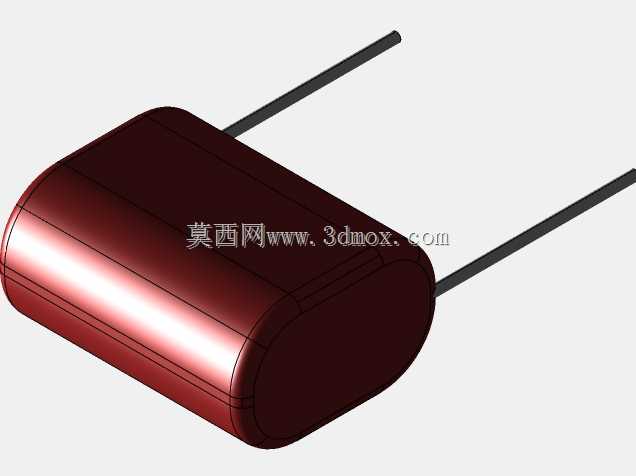

CBB21直插式薄膜电容三维结构模型

　　在消费类电源、工业控制板卡、小功率驱动模块的PCB布局阶段，直插式CBB21电容是出镜率极高的无源元件，很多刚入行的结构工程师做器件封装时容易忽略本体的圆角过渡细节，导致后期做干涉检查时出现误报，或是引脚伸出长度与实际器件不符，造成波峰焊后引脚剪脚工序的工艺偏差。这个三维模型还原的是常规量产规格的CBB21电容，本体采用椭圆柱式的封装结构，两端做了R角过渡处理，没有生硬的直角棱边，和实际量产的环氧包封工艺成品外形完全匹配，不会出现建模时直角结构和实物不符的问题。

　　从实际应用场景来看，这类电容常被用在工频交流回路的降压、隔直、信号耦合位置，比如常见的家电控制板、小功率开关电源的输入侧安规回路、电风扇的启动回路里都能见到它的身影，区别于贴片电容的焊接方式，它采用两根平行直插引脚穿过PCB过孔后进行波峰焊接，因此建模时对引脚的间距、引脚直径、引脚伸出本体的长度都做了和实物一致的还原，引脚采用圆柱形结构，表面做了镀锡层的质感处理，本体的暗红色环氧包封层也还原了实际产品的哑光质感，没有过度的反光效果，和实物的视觉特征保持一致。

　　做PCB布局的结构干涉检查时，这个模型可以直接导入到装配环境中，本体的最大外轮廓尺寸、引脚中心距都按照行业通用的量产规格设定，不需要工程师再手动核对尺寸修正模型。很多工程师在做板卡装配时容易忽略电容本体和周边散热片、接插件、结构壳体的安全距离，尤其是椭圆柱本体的长轴方向尺寸，如果建模时简化成规则圆柱，就会导致长轴方向的干涉检查失效，后期样机装配时出现电容顶到外壳、或是和周边电解电容距离不足导致安规间距不够的问题，这个模型保留了椭圆柱的真实轮廓，两端的圆弧过渡也和实物一致，能有效避免这类设计失误。

　　从设计思路上看，这类电容的本体封装是为了兼顾内部金属化薄膜卷绕的结构和外部安装的空间利用率，椭圆柱的结构相比正圆柱能在相同容量下缩小横向占用的PCB面积，两端的R角处理一方面是环氧包封工艺的自然成型结果，另一方面也能避免安装时棱角划伤操作人员、或是刺破周边的绝缘线材。两根引脚的平行度在模型中也做了准确还原，没有出现引脚歪斜的情况，符合量产器件的出厂形位公差要求，导入PCB设计软件做封装匹配时，不需要额外调整引脚位置就能直接和标准封装库的焊盘对位。

　　在做整机的三维布线时，这个模型也能帮助工程师准确评估引脚的伸出长度，波峰焊后引脚在PCB背面的伸出量会影响背面布线的安全距离，如果引脚过长，可能会和背面的贴片元件、散热片产生接触，造成短路风险，模型中引脚从本体底部伸出的长度按照常规量产规格设定，工程师可以根据自身设计的板厚、焊接工艺要求，在装配时灵活调整引脚穿过PCB后的预留长度，不需要重新建模。另外本体的表面没有多余的标识字符，保留了通用模型的适配性，工程师可以根据自身使用的具体规格，在本体表面添加对应的容值、耐压、厂商标识等丝印内容，适配不同项目的设计需求。

　　很多新手工程师在建模这类直插元件时，容易把本体做成正圆柱，或是忽略两端的圆弧封头，导致模型和实物存在明显差异，做整机装配的BOM展示、工艺指导书制作时，模型的真实感不足，无法准确指导生产环节的物料核对。这个模型完全按照实物的结构特征建模，不管是做结构干涉检查、PCB布局验证，还是做产品的爆炸图、装配动画，都能准确还原器件的真实安装状态，避免因为模型简化带来的设计误差。在做自动化插件设备的程序调试时，这个模型也可以导入到设备的仿真环境中，验证插件吸嘴的抓取位置、插件时的引脚对位精度，提前发现插件过程中可能出现的本体卡滞、引脚对位偏移等问题，减少设备调试阶段的试错成本。
