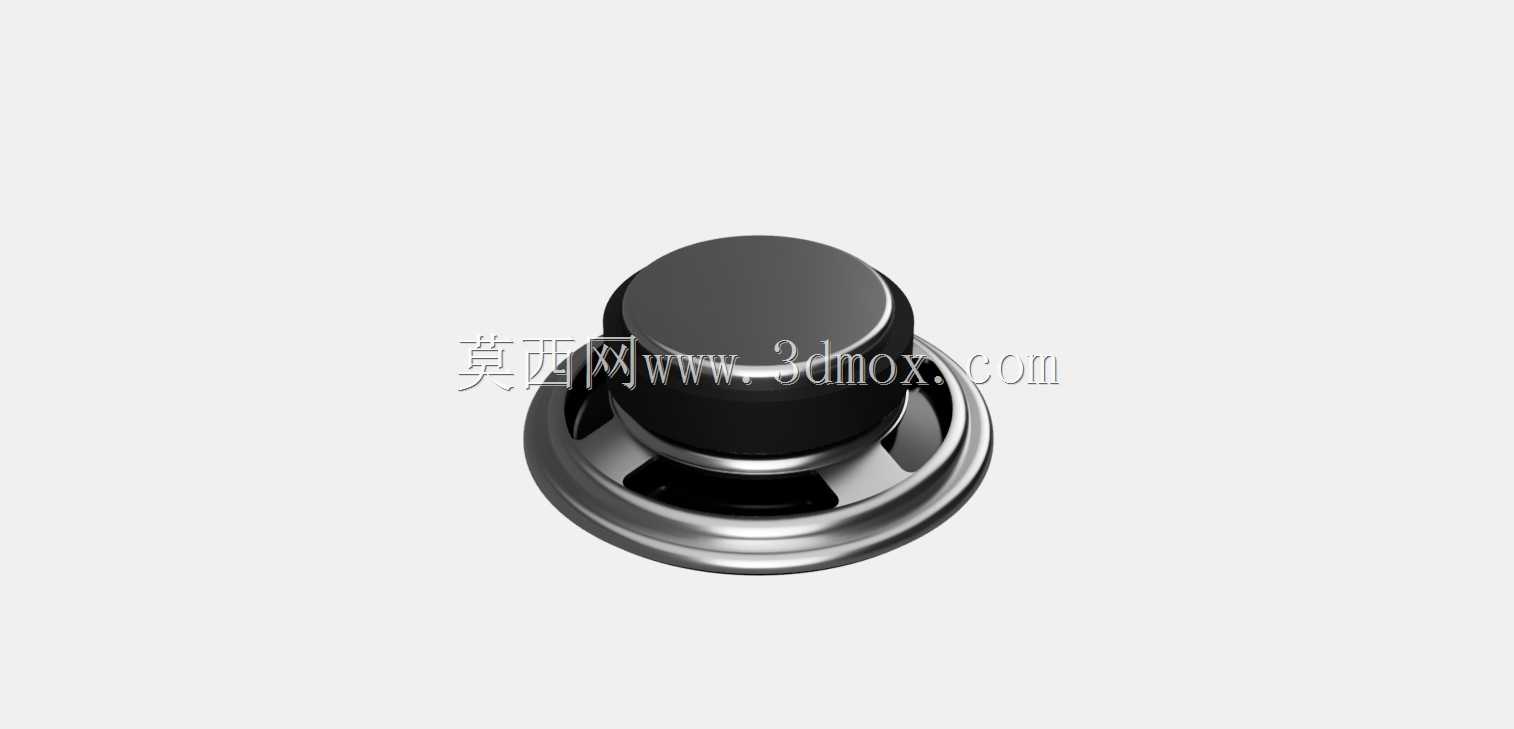

VisatonK50全频扬声器结构三维设计

　　这款小型全频发声单元的三维结构，是面向桌面音频、嵌入式扩声、小型音箱改装场景做的结构还原，建模过程中优先还原了实际装配的公差配合逻辑，没有做过度的外观美化，所有结构特征都对应量产实物的装配关系。从实际使用场景来看，这类小尺寸全频单元常被用在桌面迷你音箱、公共广播嵌入式点位、车载改装小高音补位、DIY音频箱体制作中，因为其频响覆盖中高频段，不需要额外搭配分频电路就能实现基础发声，对安装空间的要求极低，适合狭窄腔体的布设需求。

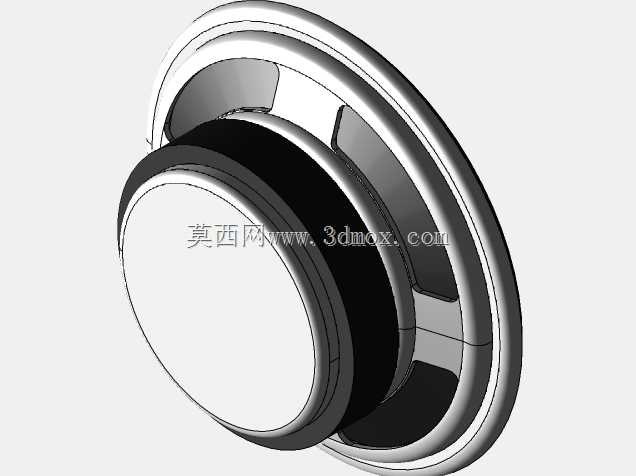

　　设计思路上，整个模型优先还原了单元的三层装配结构：最外侧的压边圈采用卷边圆弧过渡，没有尖锐棱角，既可以在安装时压住盆边的泡棉折环，避免装配时压伤振膜，也能在单元嵌入安装孔时起到导向作用，压边圈上预留的三个均匀分布的安装沉孔，对应M2.5规格的自攻螺丝安装位，沉孔深度刚好覆盖螺丝头厚度，安装后螺丝头不会突出压边平面，不会影响前面板网罩的贴合。中间的磁路部分采用外露式T铁结构，建模时还原了华司与磁钢的过盈配合公差，磁钢外侧的盆架采用镂空辐条设计，四根等宽的辐条既保证了盆架的结构强度，避免振膜大动态运动时盆架产生形变干扰发声，也能给音圈运动留出足够的散热空间，长时间大功率工作时，音圈产生的热量可以通过辐条间的空隙快速散出，降低音圈过热烧毁的概率。

　　振膜部分采用复合纸盆加黑色泡棉折环的结构，折环的波纹弧度做了精准还原，这个弧度直接决定了振膜的顺性参数，建模时按照实物的折环高度、波纹曲率做了等比例缩放，没有随意修改曲面参数，振膜中心的防尘帽采用圆弧凸起设计，既可以阻挡灰尘进入磁隙造成音圈擦圈，也能对高频声波的扩散起到一定的导向作用。从安装边界来看，这款单元的整体外径适配50mm的标准开孔，安装时面板开孔直径控制在45mm即可，单元嵌入深度为18mm，设计箱体时只要预留出20mm的内部深度，就不会出现磁钢触碰箱体后壁的问题，单元背部的接线端子采用插片式设计，两个端子的间距为6.3mm，适配标准2.8mm规格的接插件，接线时不需要焊接，直接插接就能完成电路连接，适合快速装配的生产场景。

　　建模过程中对所有配合面做了干涉检查，压边圈与盆架的卡扣配合、磁钢与华司的贴合面、音圈骨架与振膜的粘接位都没有出现干涉问题，所有圆角、倒角特征都和量产实物保持一致，没有为了建模方便省略工艺特征，比如盆架辐条与外圈连接位置的R0.8过渡圆角，是实际生产中为了避免注塑应力集中做的工艺结构，建模时完整保留了这个特征，方便后续做模具设计或者结构仿真时直接调用。从结构特性来看，这款单元的盆架采用ABS工程塑料材质，相比金属盆架重量更轻，安装时对前面板的负载更小，同时塑料材质的阻尼特性更好，能减少盆架自身的谐振对音质的干扰，磁路部分采用铁氧体磁钢，磁通量密度满足5W额定功率下的驱动力需求，不需要额外加装散热结构就能满足日常使用的功率承载要求。

　　在实际选型应用中，这款单元因为尺寸小巧，常被搭配小型被动辐射器做密闭式迷你音箱，箱体容积只需要0.3L就能达到不错的低频下潜效果，也可以多只组合成线阵列小型音柱，用于会议室、展厅的局部扩声，安装时只需要在面板上开好对应尺寸的通孔，从背部插入单元后用螺丝固定即可，不需要额外的安装支架。建模时还原的所有尺寸参数都经过实物对标，安装孔位的中心距、磁钢的外径、振膜的有效振动面积都和量产产品一致，结构工程师在做音频产品设计时，可以直接将这个模型导入装配体，不需要重新测绘尺寸，就能完成安装位的预留、干涉检查、装配模拟等工作，能大幅缩短前期结构设计的测绘周期，也能避免自行测绘出现的尺寸偏差导致后续开模或者装配出现问题。
