高精度0805封装1%精度贴片电阻三维数模

　　做消费电子、工业控制板卡三维布局的工程师都清楚，板级装配干涉排查最容易出问题的，往往不是主控芯片、电容电感这类大件，反而是0805这类用量极大的通用贴片电阻——很多人建模时直接调用简化方块，忽略端头倒角、焊盘爬锡预留空间，等到做DFM可制造性检查、或者整机装配时和周边结构件、屏蔽罩做间隙校验时，才发现0.1mm级的尺寸偏差就会导致干涉，要么改板要么修结构，平白浪费项目周期。

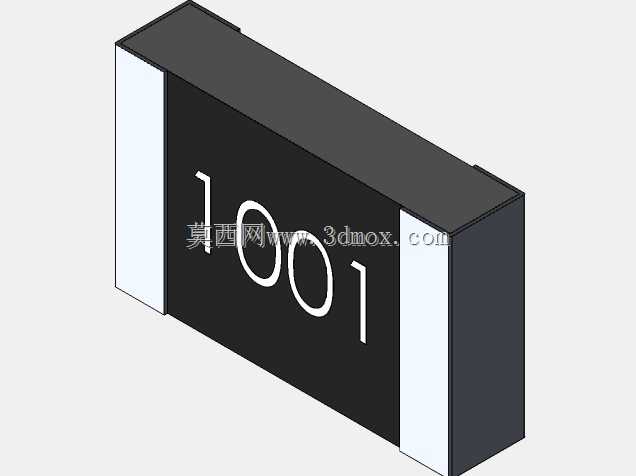

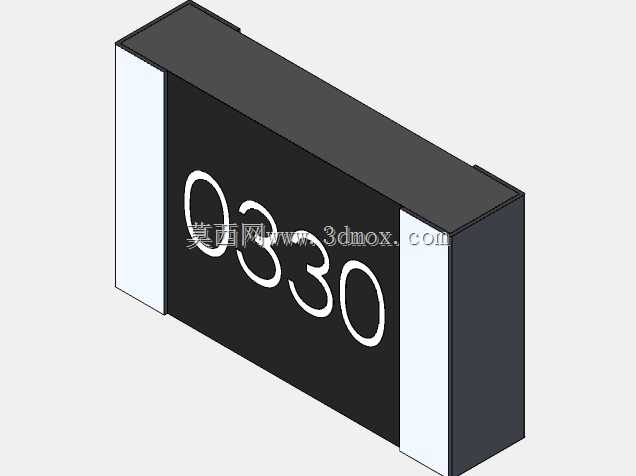

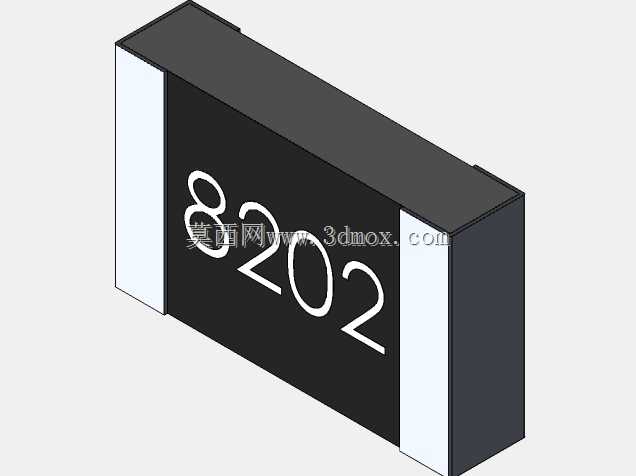

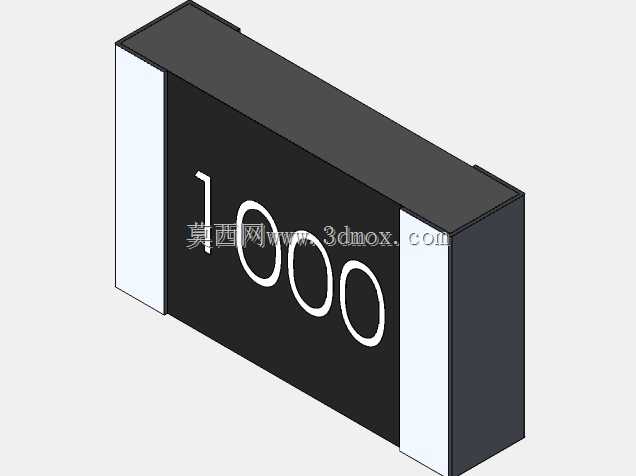

　　这个贴片电阻的三维数模，完全按照0805封装的行业通用尺寸规范搭建，本体长度控制在2.0mm±0.1mm，宽度1.25mm±0.1mm，整体厚度包含端头金属层控制在0.5mm±0.05mm，两端的焊接端头做了符合实际工艺的微倒角处理，没有生硬的直角棱边，还原了陶瓷基体与金属端头的材质分界，不管是做PCB板级的三维装配仿真、焊盘钢网开孔的匹配校验，还是做产品内部结构的空间排布，都能直接调用，不需要二次修正尺寸。

　　从实际应用场景来说，1%精度的0805贴片电阻是电子行业用量最大的无源器件之一，小到蓝牙耳机、智能穿戴设备的信号采样电路，大到工业PLC模块、伺服驱动器的电流检测、分压回路，再到汽车电子的车身控制模块信号调理电路，都能看到它的身影。这类电阻的核心特性是温度系数稳定，1%的精度等级能够满足绝大多数工业级、消费级电路的参数要求，不需要额外做精度校准，相比0603、0402更小封装的电阻，0805的功率承载能力能达到1/8W，既可以用在小信号回路，也能胜任小功率的限流、负载场景，手工焊接返修的难度也远小于更小封装的器件，是研发打样、小批量试产阶段工程师选型的首选封装规格。

　　建模的时候特意还原了实际生产中的细节：电阻的黑色陶瓷基体表面做了细微的哑光质感处理，不是光滑的亮面，还原了实际阻件表面印字的承载面特征，两端的金属焊接端头做了镀锡层的质感区分，端头和陶瓷基体的衔接处做了微小的台阶处理，和实际量产的电阻结构完全一致。很多工程师做板级三维建模时，容易忽略贴片元件的安装高度边界，以为只要把长宽尺寸做对就可以，实际上在做高密度板卡布局时，电阻上方如果有屏蔽罩、导热垫、或者结构壳体的筋位，0.05mm的厚度偏差就可能导致装配压件，这个数模的厚度尺寸严格按照JEDEC封装标准设定，安装后的顶面高度、端头与焊盘贴合的基准面都做了精准对齐，导入PCB设计软件做3D预览时，能直接和封装焊盘匹配，不需要调整坐标偏移。

　　从设计选型的角度来说，1%精度的0805电阻适配绝大多数常规电路场景，不需要为了冗余精度选0.5%甚至更高等级的器件增加成本，也不会因为精度不足导致电路参数偏差超出设计范围。在做三维布局时，这个数模可以直接复用在所有0805封装电阻的位置，不需要逐个建模，能大幅提升板级结构设计的效率，尤其是做高密度布线的板卡时，可以提前校验电阻和周边贴片电容、二极管、IC引脚的间隙，避免波峰焊、回流焊过程中出现元件连锡、立碑的工艺问题，也能提前排查结构件和板上元件的干涉风险，减少打样后的改模、改板次数。

　　另外在做产品的爆炸图、装配工艺演示动画时，这个精细化的电阻模型也能提升整体展示的真实感，不会因为元件过于简化显得整个数模粗糙。不管是做电子设备的结构设计、PCB Layout的三维校验，还是做教学演示用的电路装配模型，这个数模的细节度和尺寸精度都能满足使用要求，不需要额外做细节补全。
