九位插孔长条式电源排插结构设计

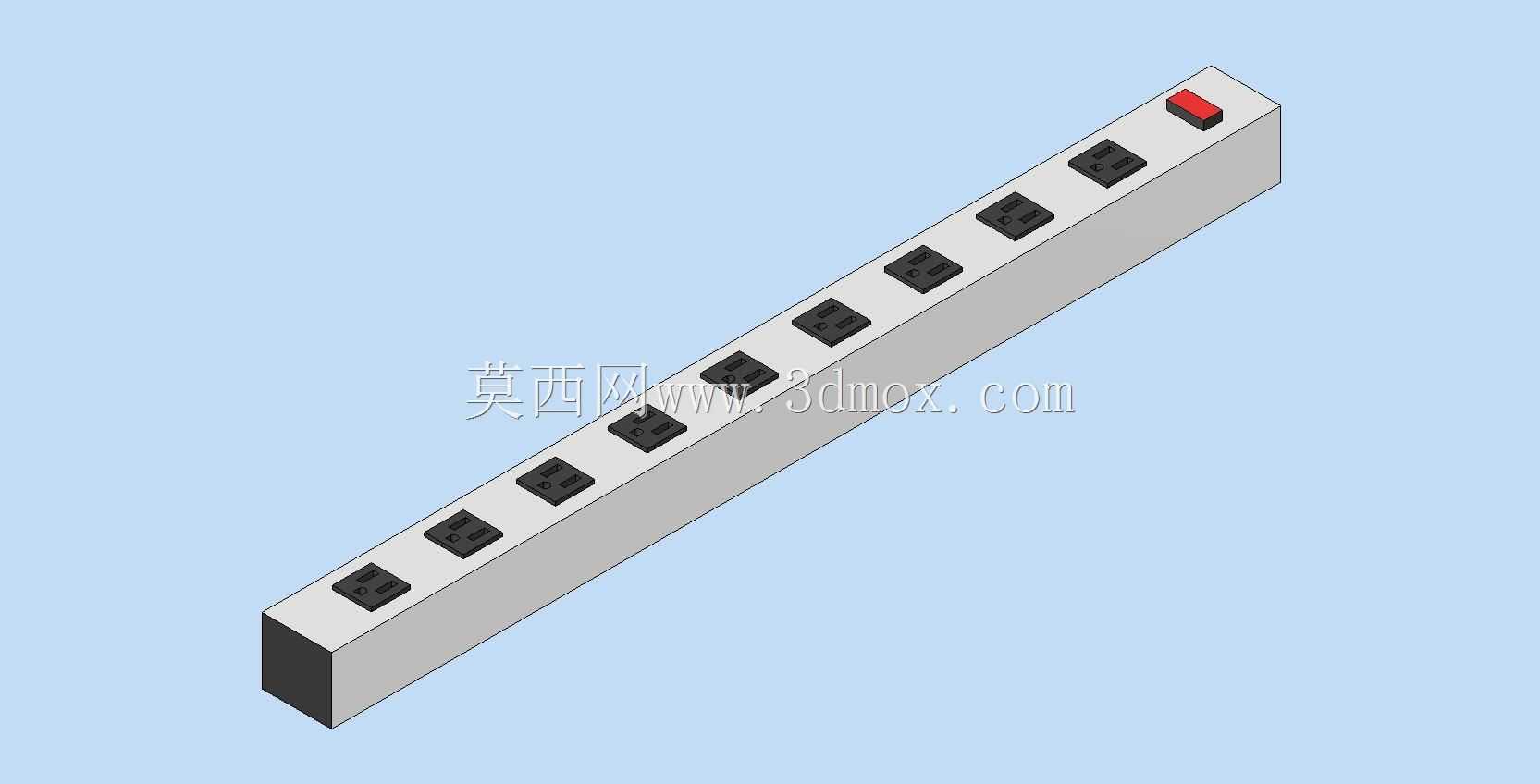

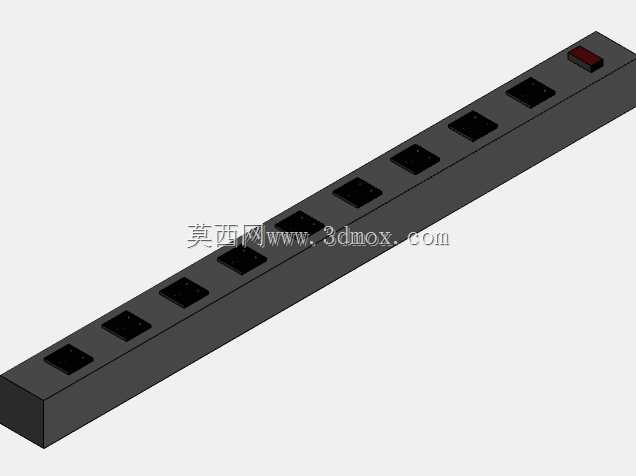

　　在实验室测试工位、小型加工设备临时布线、桌面办公设备集中供电这类场景里，多插孔的长条电源排插是解决单墙面插座接口不足的核心配件，这款九插孔的长条排插，在结构设计阶段就优先考虑了密集布线场景下的插头干涉问题。整体外形尺寸控制在25.8英寸长度、1.9英寸宽度、1.8英寸高度，长条形的窄边结构可以顺着工作台边缘、设备机架侧边、墙面走线槽旁布置，不会占用过多桌面操作空间，1.8英寸的高度刚好适配常规桌面理线夹的夹持范围，安装时可以通过背胶、扎带或者螺丝固定在垂直或水平安装面上，不会因为线缆拖拽出现移位。

　　排插的插孔沿长度方向等距排布，每个插孔之间预留了足够的间距，即使是插入体积较大的电源适配器，也不会遮挡相邻的插孔位置，避免了普通排插常见的“插了一个大插头占掉三个位置”的问题。端部设置的翘板式电源开关，位置突出于壳体表面，操作时不需要俯身摸索，脚边或者桌面下安装时也能快速触达，开关内置的触点结构做了载流冗余设计，满负载状态下反复通断也不会出现触点烧蚀的情况。壳体采用的是直边圆角的结构设计，没有多余的曲面造型，注塑生产时脱模难度低，壳体拼合缝沿长度方向居中布置，装配时可以通过卡扣加超声波焊接的方式固定，不需要额外打螺丝，既提升了装配效率，也能避免螺丝孔位进灰或者受潮引发的绝缘问题。

　　从电气安全的设计角度出发，壳体内部的铜带采用整体冲压成型的结构，不是传统的导线焊接方式，每个插孔的接触片都和主铜带一体成型，减少了焊接点带来的接触电阻过大、长期使用发热的隐患，铜带的载流截面按照110V电压下的满负载工况做了核算，即使九个插孔同时接入额定功率的设备，铜带温升也能控制在安全范围内。壳体的绝缘材料选用阻燃级别的工程塑料，遇到内部故障打火或者外部火源时不会持续燃烧，符合电气配件的安全阻燃要求。进线端设置在排插长度方向的其中一个端面，线缆出线位置做了防弯折的护套结构，日常使用中反复拖拽、弯折线缆也不会出现线芯断裂的问题，护套和壳体之间做了卡扣固定，能承受一定的轴向拉力，避免线缆被直接扯出壳体引发触电风险。

　　在实际选型使用时，这款排插适合固定位置的长期供电场景，比如生产线旁的工具供电、测试台的仪器集中供电、机柜内部的辅助设备供电，窄长的外形可以适配很多狭窄的安装空间，不需要为了放置排插额外预留较大的安装位置。设计建模阶段，每个插孔的位置公差、壳体的拼合公差、开关的安装公差都做了合理的分配，既保证零部件生产时的良品率，也能确保装配后各部件配合顺畅，不会出现插孔错位、开关卡滞的问题。壳体底部预留了可选的挂装孔位，需要壁挂安装时可以直接通过螺丝固定在墙面或者机架上，不需要额外加装固定支架，提升了不同安装场景下的适配性。
