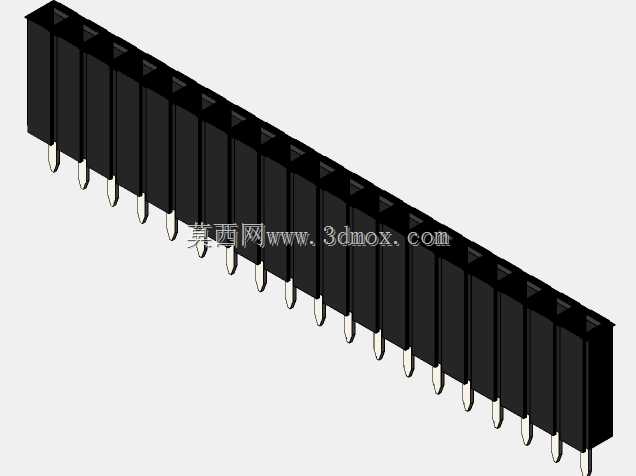

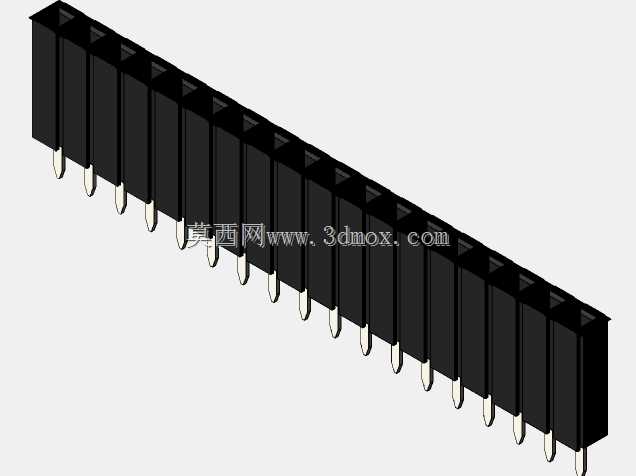

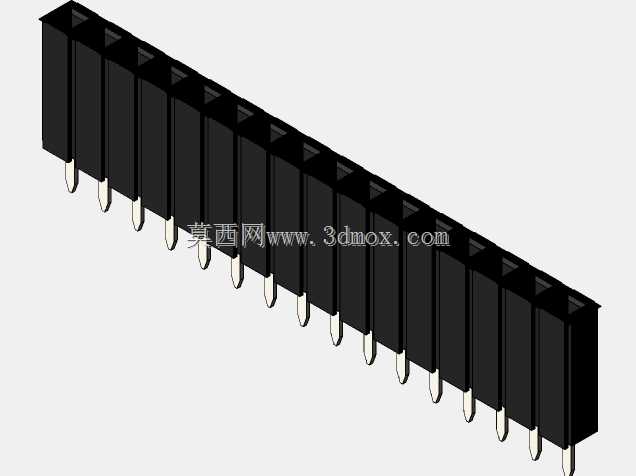

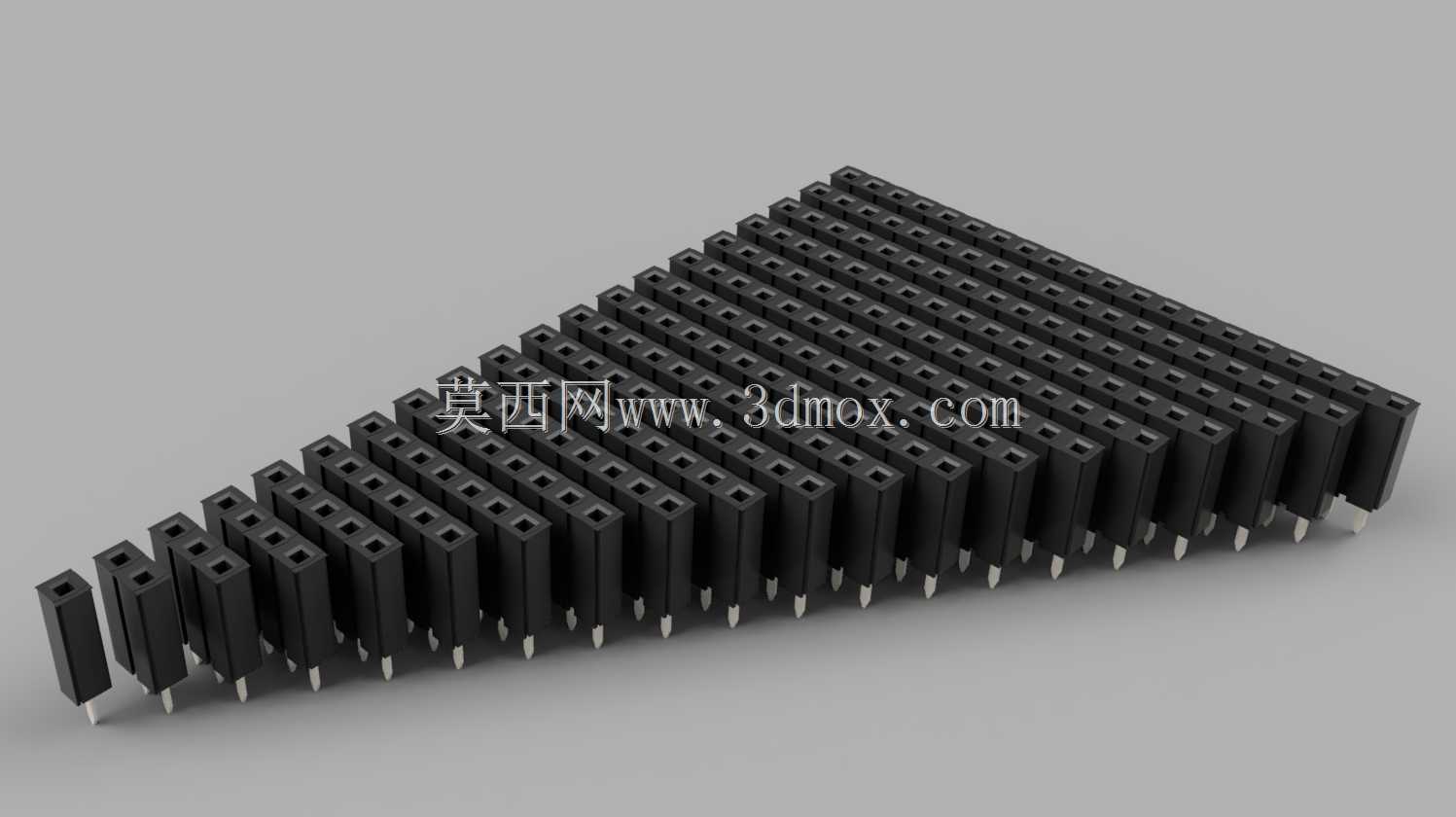

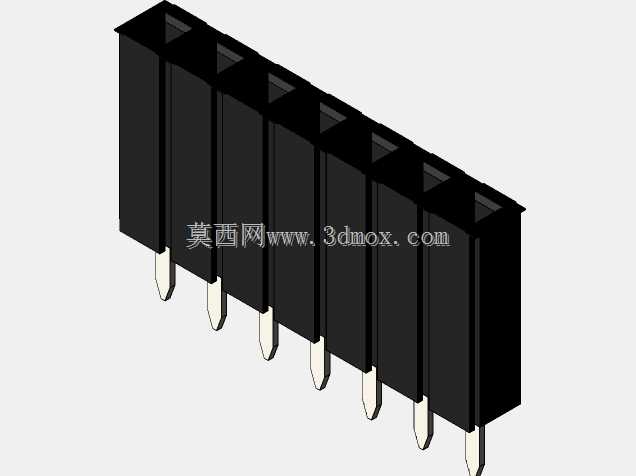

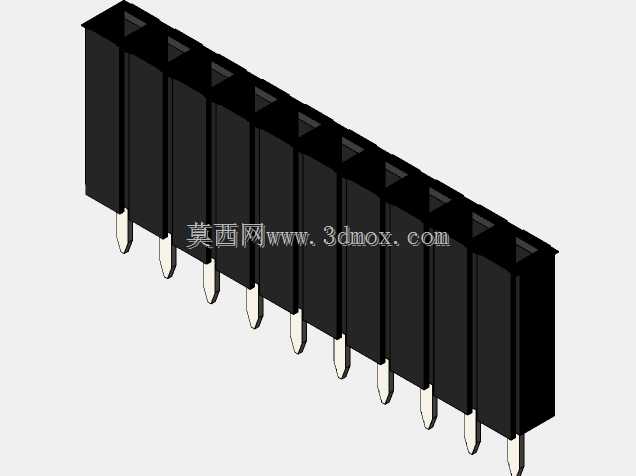

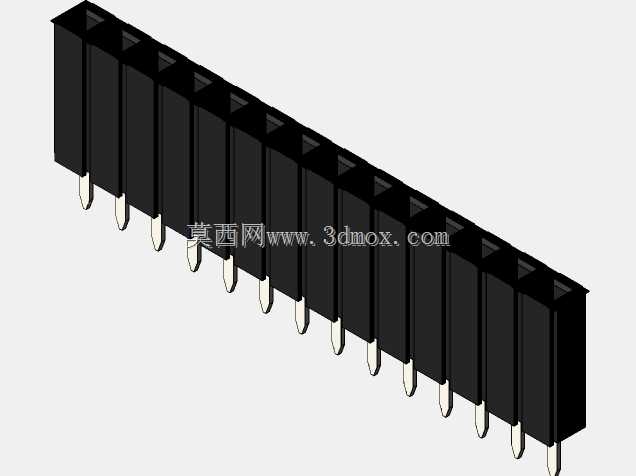

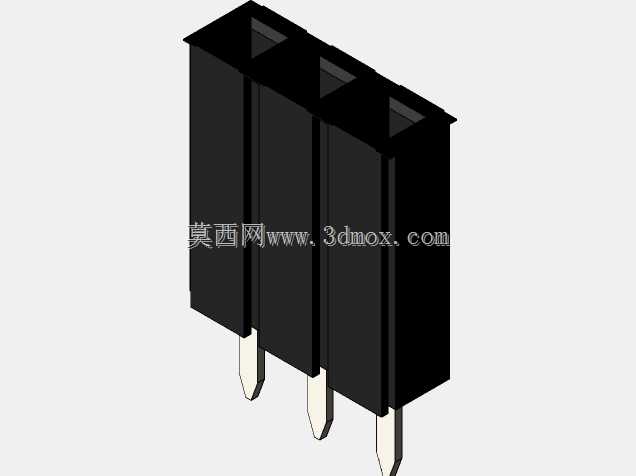

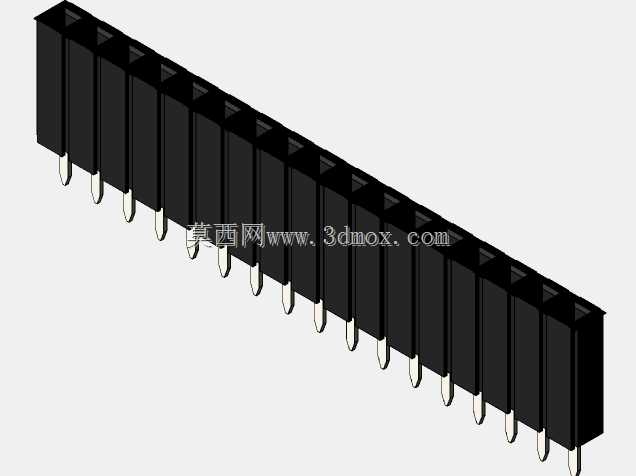

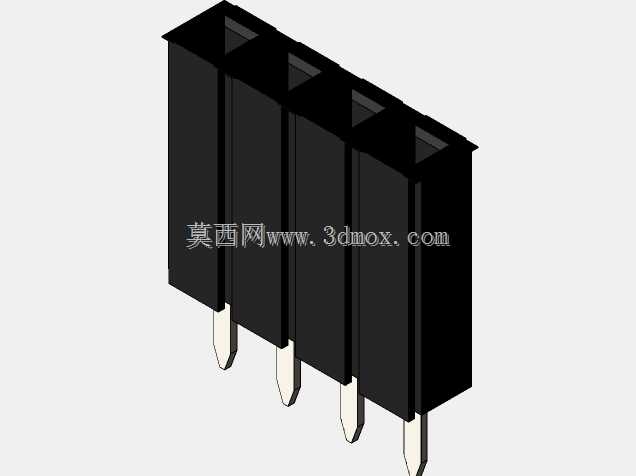

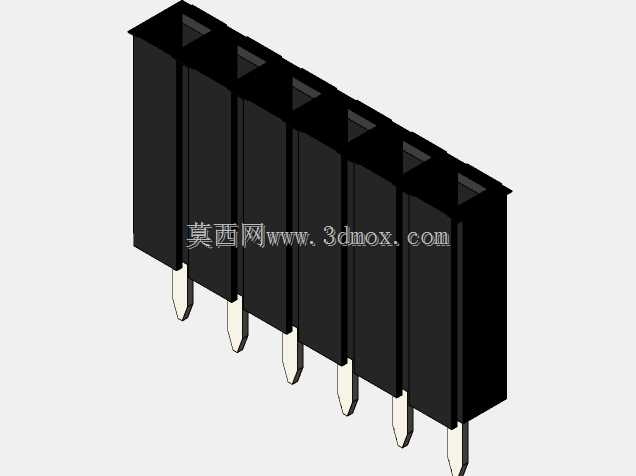

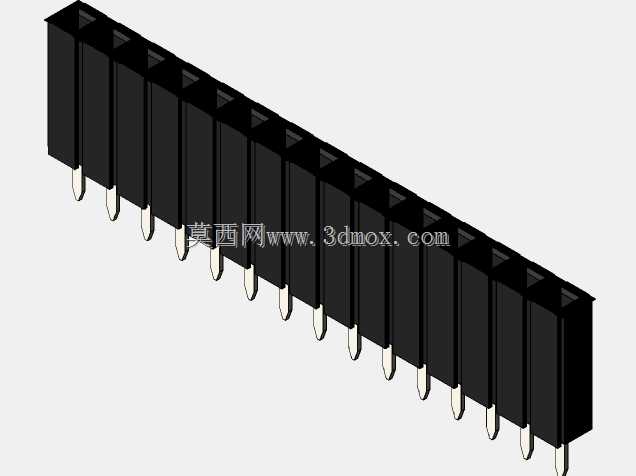

单排20位直插排针插座结构设计

　　在消费电子、工业控制板卡的PCB板间互联场景里，单排直插排针插座是板对板、板对线连接最常用的基础互联元件，这款1x20规格的排母，核心作用是为20Pin的直插排针提供可靠的电气连接与机械固定，常见于单片机开发板、电源模块控制板、小型工控接口板的信号转接场景，能实现不同功能模块之间的信号、小电流电源的稳定传输，避免飞线连接带来的接触不良、信号干扰问题。

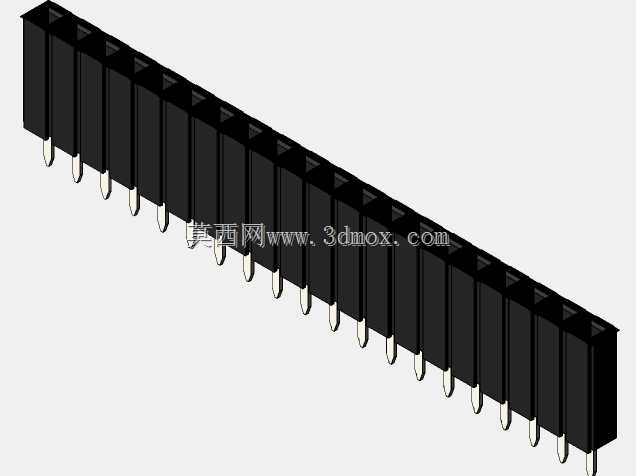

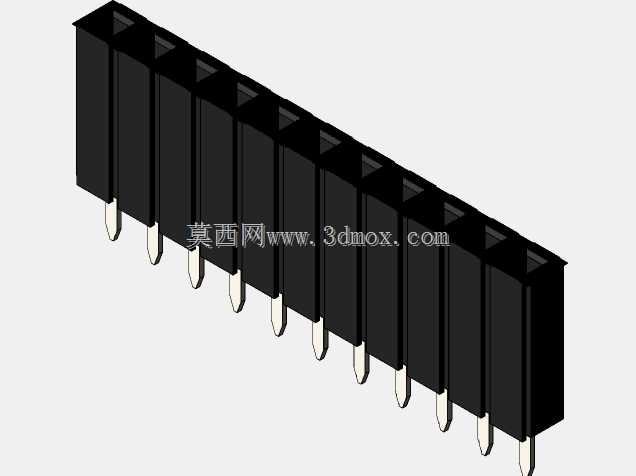

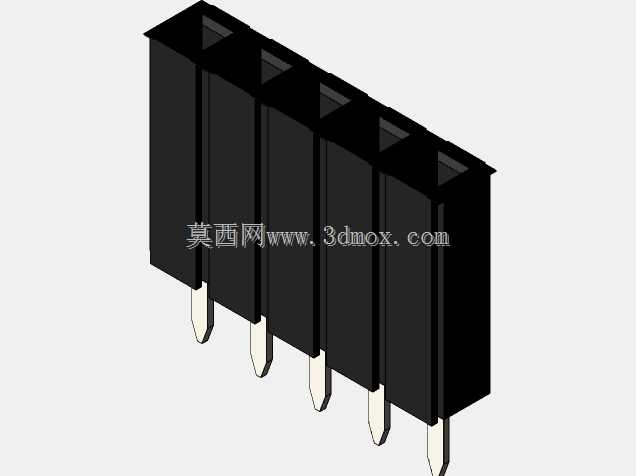

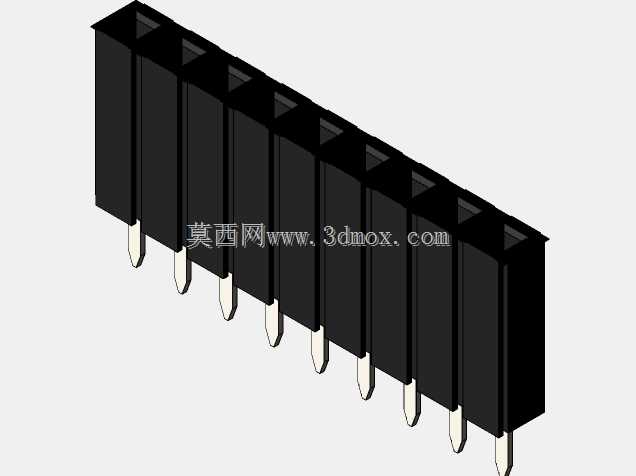

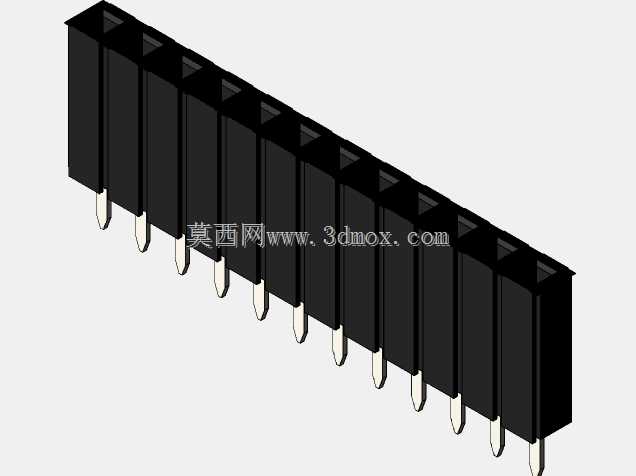

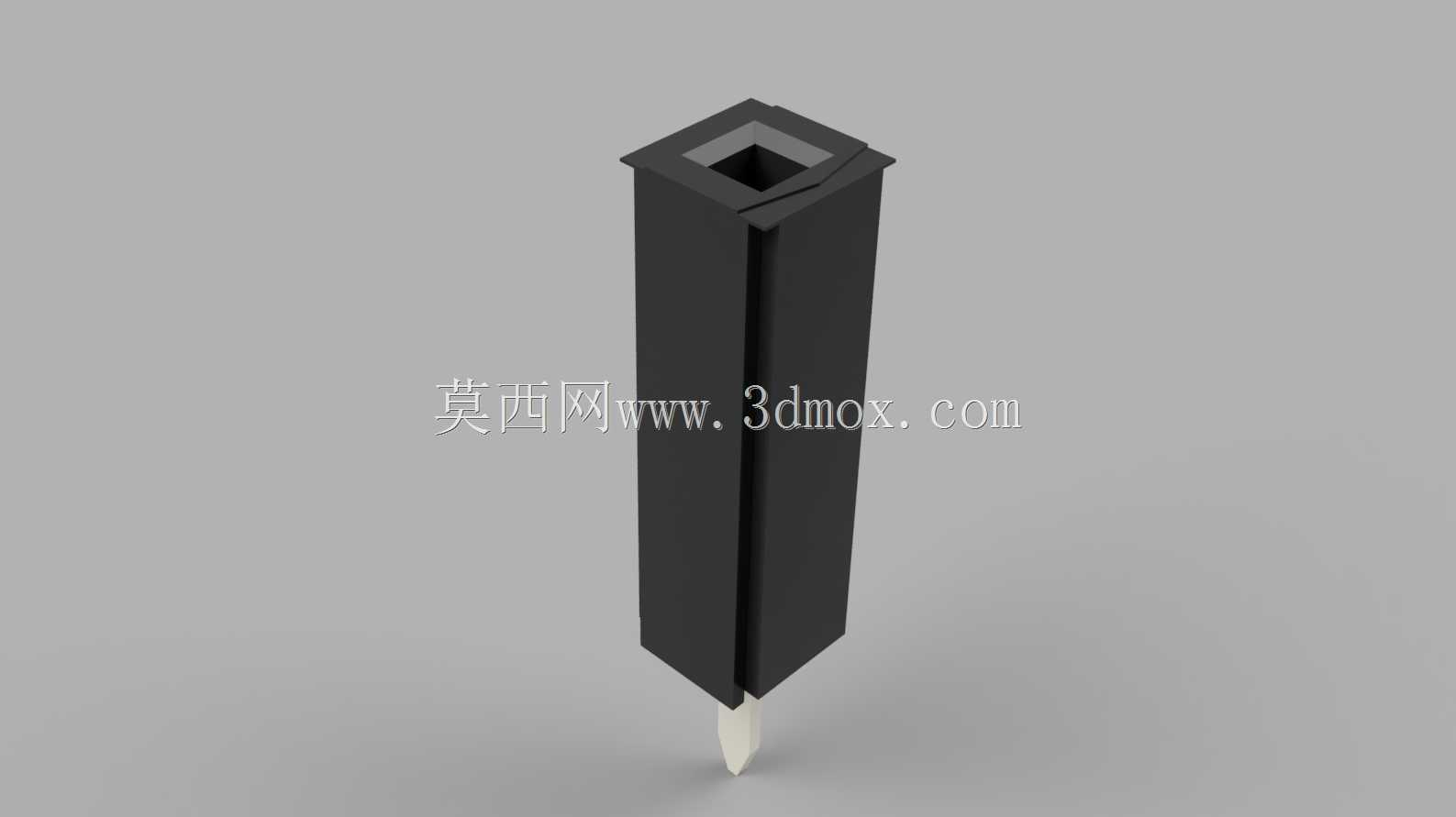

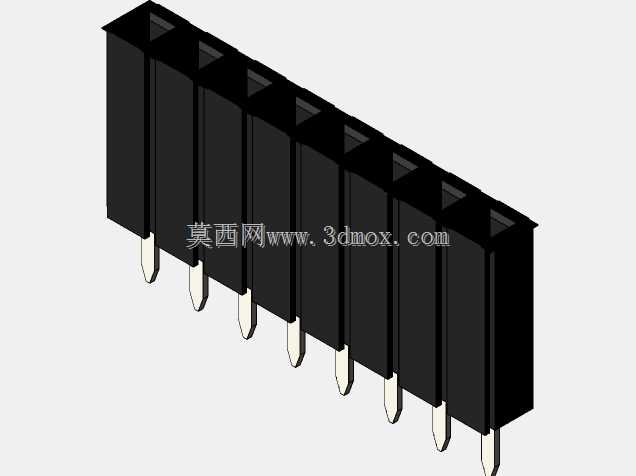

　　从结构设计逻辑来看，这款排母采用单排等间距Pin位布局，Pin间距遵循行业通用的2.54mm标准间距，这个间距尺寸是通孔插装类接插件的通用规范，能适配市面上绝大多数标准直插排针、杜邦线公头的插接尺寸，每个Pin位对应独立的接触端子，端子采用磷青铜材质冲压成型，接触部位设计有弹性抱紧结构，当排针插入时，弹性结构会产生恒定的接触压力，保证插合后接触电阻稳定在毫欧级，避免长期使用后出现接触松动、信号断连的问题。绝缘体部分采用黑色耐高温PBT工程塑料注塑成型，这种材料具备优异的绝缘性能与耐焊接热特性，在波峰焊、手工焊接过程中不会出现壳体变形、Pin位偏移的问题，同时塑料壳体的每个Pin孔都设计有导向倒角，在排针对接插入时能起到导向作用，即使插装时有轻微的位置偏差，也能顺着倒角顺利插入，避免硬插导致的端子变形、Pin针弯折问题。

　　从安装边界来看，这款排母采用直插通孔安装方式，每个Pin脚的长度适配1.6mm标准厚度PCB的焊接要求，插装后Pin脚穿过PCB过孔露出的长度控制在1.2-1.5mm，刚好满足焊锡浸润形成可靠焊点的需求，不会因为Pin脚过长导致焊接后相邻焊点连锡，也不会因为Pin脚过短导致焊锡无法充分包裹Pin脚造成虚焊。整体外形为长条状矩形结构，总长度根据20Pin2.54mm间距计算为48.26mm，本体宽度为2.54mm，本体高度为8.5mm，安装时在PCB上需要预留的布局空间为长度方向50mm、宽度方向5mm的矩形区域，周边不需要额外预留过大的操作空间，适合高密度布板的场景使用。

　　在实际选型使用中，这款排母的额定电流承载能力为每Pin3A，额定电压250V AC，能满足绝大多数低压控制信号、小功率电源的传输需求，接触端子表面采用镀锡处理，兼顾了导电性能与抗氧化能力，在常规工业环境下使用寿命可达千次以上插拔循环，不会出现接触性能下降的问题。设计建模过程中，需要重点保证每个Pin孔的位置度公差控制在±0.05mm以内，确保20个Pin位的累计误差不超过0.1mm，避免出现排针对插时个别Pin位无法对齐、插装困难的问题；同时塑料壳体的壁厚设计均匀，控制在0.8mm左右，既保证了壳体的结构强度，不会在插拔过程中出现壳体开裂，也避免了壁厚不均导致注塑成型时出现缩痕、变形，影响Pin位的位置精度。另外，端子与塑料壳体的配合采用过盈压装结构，端子压入壳体后保持力不小于15N，避免在插拔排针时端子被带出壳体，造成连接失效。

　　在具体应用场景中，这类排母常被用在电源变压器的次级输出接口位置，将变压器绕组的引出线通过PCB转接后，通过排针排母的连接方式给后级控制电路供电，相比直接焊接引线的方式，采用排针排母连接的结构更便于后期的模块拆装、维护更换，不需要反复焊接PCB焊盘，避免多次焊接造成焊盘脱落损坏。同时在模块化的电子设备中，不同功能模块之间采用这类标准间距的排母连接，可以实现模块的快速替换，不需要定制专用的连接线缆，大幅降低了生产装配与后期维护的成本。建模时还需要考虑焊接过程中的热膨胀影响，塑料壳体的线性膨胀系数与PCB的FR4材料尽可能匹配，避免经过焊接高温后，因为两种材料热膨胀量不同导致排母Pin位与PCB过孔错位，影响后续的排针插装。另外，排母两端的定位柱设计（如果有）可以在SMT或通孔插装时起到预固定作用，防止焊接过程中排母出现偏移，不过这款基础款1x20排母为了压缩成本与体积，没有额外设计定位柱，安装时需要依靠治具保证位置精度，适合对成本敏感、批量较大的消费类电子应用场景。
