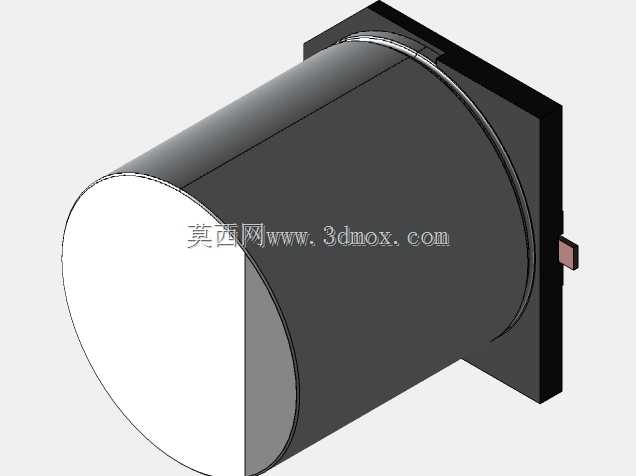

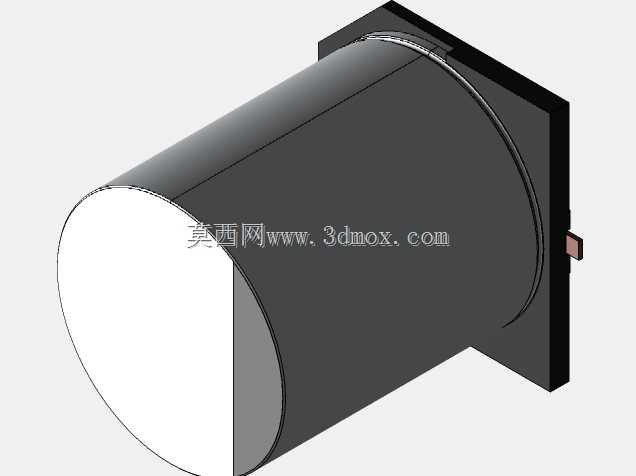

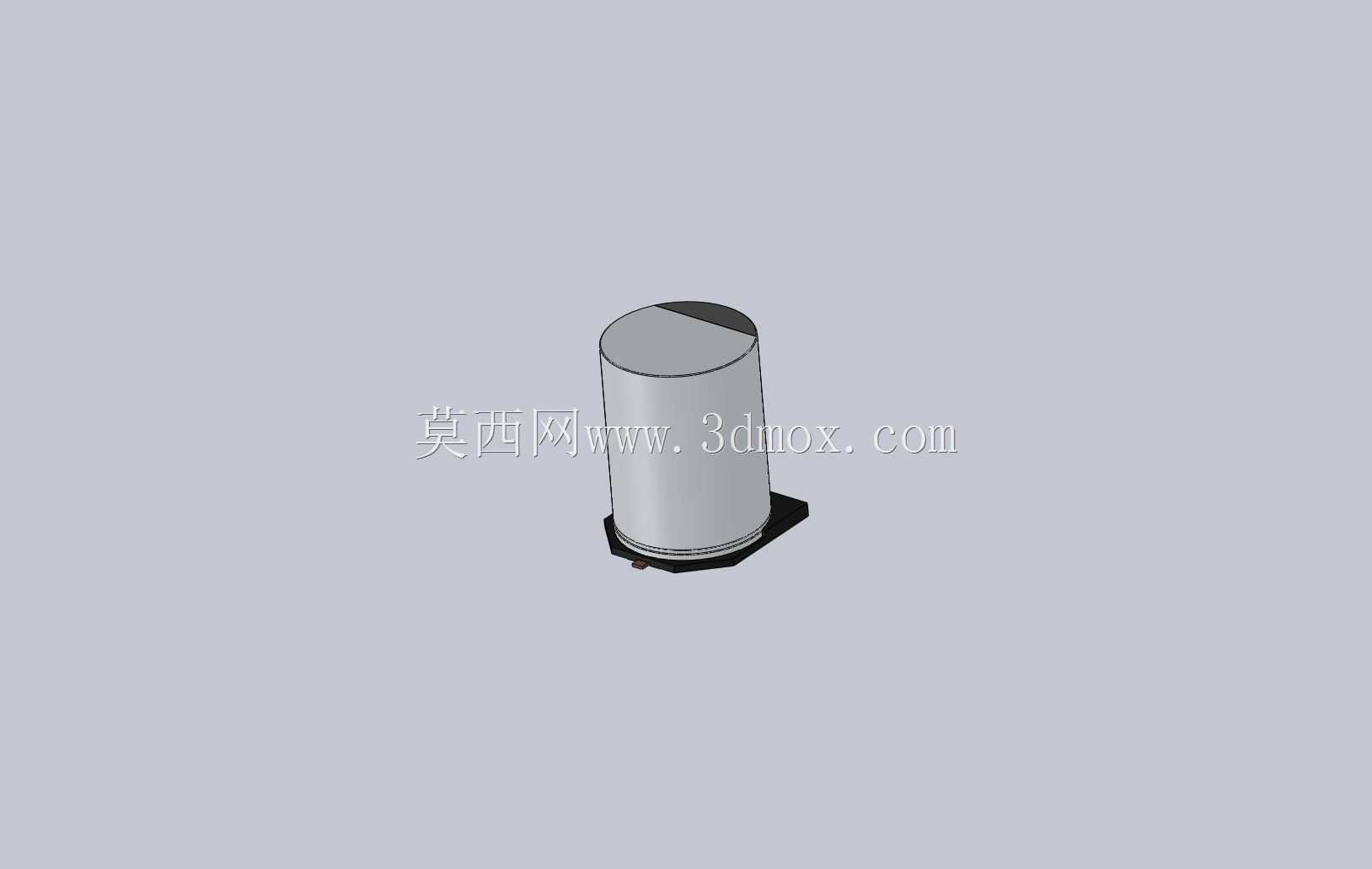

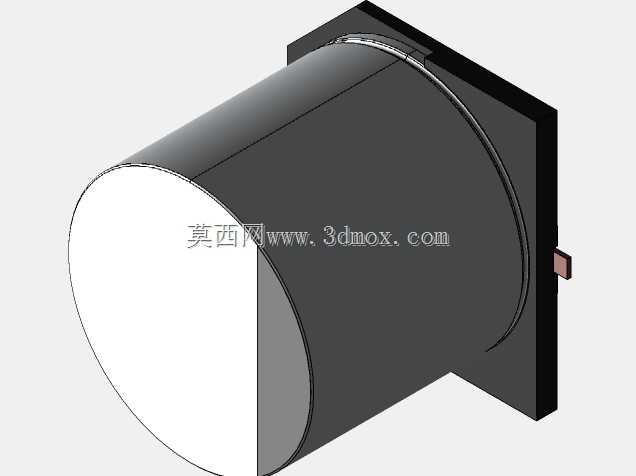

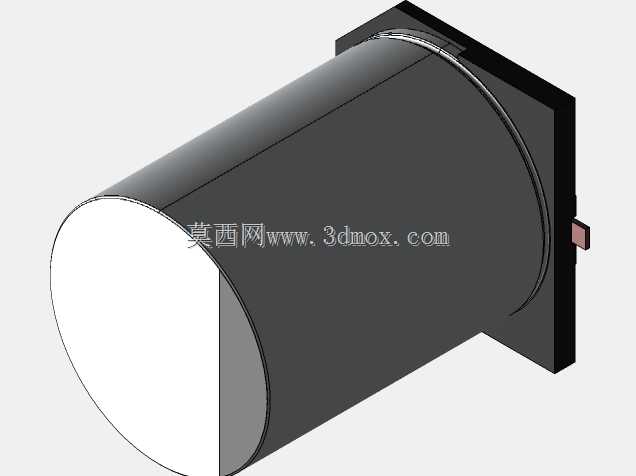

Vishay146CTI系列铝SMD电容器三维设计

项目分类:变压器/电感器 发布时间:2025-02-09 ID:921327
  • Vishay146CTI系列铝SMD电容器三维设计
  • Vishay146CTI系列铝SMD电容器三维设计
  • Vishay146CTI系列铝SMD电容器三维设计
  • Vishay146CTI系列铝SMD电容器三维设计
  • Vishay146CTI系列铝SMD电容器三维设计

  在消费电子、工业控制板卡的PCB布局工作中,贴片铝电解电容的选型与安装匹配一直是结构工程师需要重点核对的环节,Vishay146CTI系列铝SMD电容器作为板级电源滤波、信号退耦场景的常用元器件,其三维模型的精准度直接影响PCB布局阶段的干涉校验、装配间隙预留工作。这类SMD铝电容主要承担板载电路的低频滤波、电源储能、瞬态电流补偿功能,在开关电源输出端、MCU供电引脚旁、模拟信号前端电路中都有广泛应用,相较于传统直插铝电解电容,其贴片封装形式适配SMT回流焊工艺,能够大幅提升PCBA组装效率,减少通孔加工带来的板件空间占用。

  从设计思路来看,该系列电容的三维建模严格遵循器件实际生产的尺寸公差规范,主体圆柱部分的直径、高度参数完全对应1616、1621、1816、1821四个规格的标称尺寸,底部贴片焊盘的位置、宽度、伸出长度完全匹配IPC-SM-782表面贴装器件焊盘设计标准,建模时特意保留了电容本体顶部的极性标识斜切角,能够在PCB装配仿真阶段直观校验器件极性方向,避免生产过程中出现极性反接的工艺错误。模型的安装边界设定充分考虑了SMT生产过程中的器件间距要求,本体周围预留了符合工艺规范的爬电距离、焊接操作空间,不会出现相邻器件干涉、焊盘桥连的仿真误判。

  在实际工程应用中,这类铝SMD电容的工作温度范围覆盖常规工业级板卡的使用需求,其圆柱形主体结构的抗振动性能优于同容量的叠层贴片电容,在存在小幅机械振动的工业设备控制板、车载辅助电路中也能稳定工作。建模过程中对电容底部的黑色塑料底座部分做了细节还原,该底座不仅承担焊接时的本体定位作用,还能在回流焊高温过程中阻隔热量传递,避免电容内部电解液受高温影响出现性能衰减,模型中底座与圆柱本体的配合间隙完全还原实物装配公差,在做整机热仿真、结构应力仿真时能够提供更贴近真实情况的模型支撑。

  针对PCB布局的实际需求,该系列四个尺寸规格的模型做了统一的坐标原点设定,将原点设置在器件安装面的几何中心,工程师在调用模型时可以直接通过坐标对齐快速完成器件放置,不需要额外调整模型基准点。模型的外形曲面做了优化处理,在保留所有关键安装尺寸、外形特征的前提下控制了模型面数,不会因为单个器件模型过于复杂拖慢整板PCB装配文件的运行速度。在做整机结构装配校验时,工程师可以直接通过该模型核对电容本体与上方结构件、屏蔽罩、散热片的间隙,避免出现板件装配后电容被挤压、外壳接触短路的问题,尤其是在高密度布局的电源模块板卡中,这类精准的器件三维模型能够大幅减少后期打样的改板次数,缩短产品研发周期。

  不同于通用类的电容简化模型,该模型还原了实物本体的轻微拔模斜度、顶部封口的压边细节,在做产品内部可视化渲染、装配工艺演示动画时,能够呈现更贴近真实产品的视觉效果,不需要工程师再对模型做额外的细节补充。对于机械结构设计从业者而言,在进行包含PCBA模块的设备结构设计时,这类精准的元器件模型可以帮助设计师更合理地分配板件安装空间,提前规避元器件与结构件的硬干涉,同时也能根据电容的实际高度匹配板卡固定柱的长度、绝缘片的铺设范围,从结构设计层面提升整机的电气安全性能。
