透明防护壳数显导轨式电能计量装置

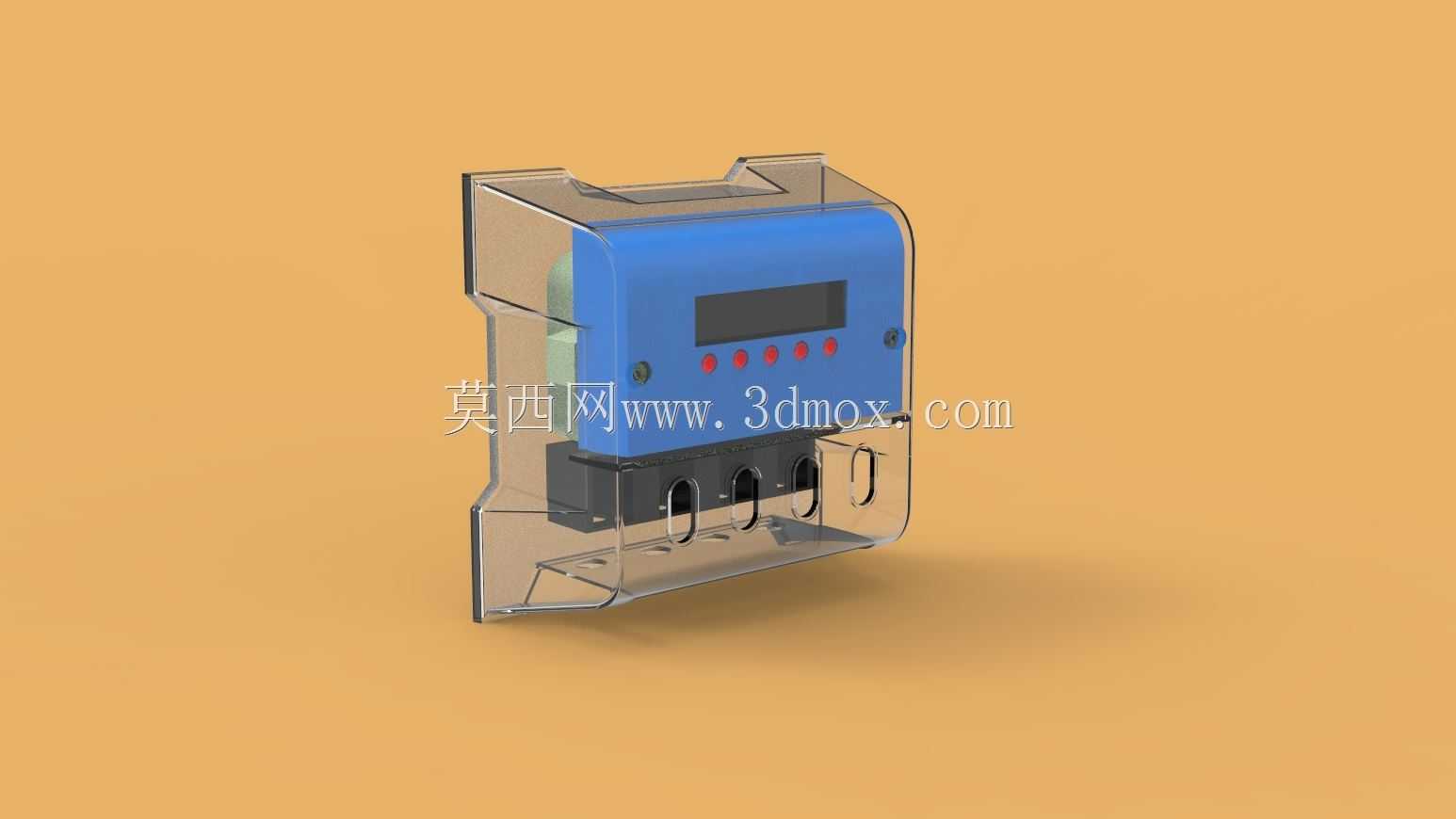

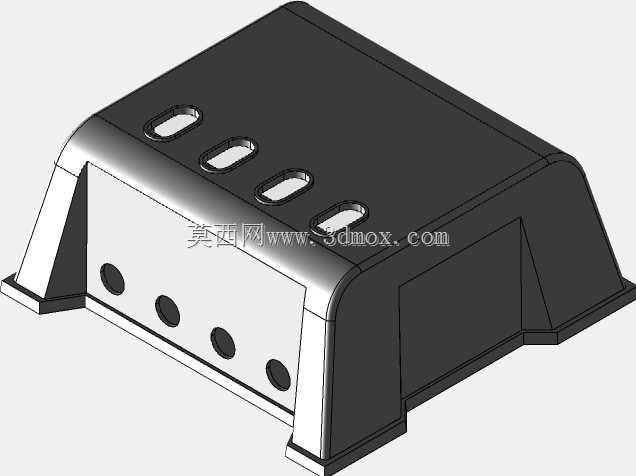

　　这款数显电能表的三维结构完全贴合民用及工业末端配电场景的实际使用需求，日常多安装在楼层配电竖井、户内配电箱、小型设备控制柜内部，承担单相或三相回路的电能累计计量、运行状态指示功能，是配电系统末端能耗统计、用电核算的核心感知元件。从结构设计逻辑来看，整体采用半透明PC防护外壳搭配内部蓝色功能模块的分层布局，透明外壳无需拆解即可直观观察内部接线端子的压接状态、运行指示灯的亮灭情况，日常运维巡检时能快速排查接线松动、端子过热等常见故障，省去频繁拆壳的繁琐步骤；外壳边缘做了圆弧过渡处理，既避免安装时划伤操作人员手部，也能减少配电箱内狭小空间的装配干涉。

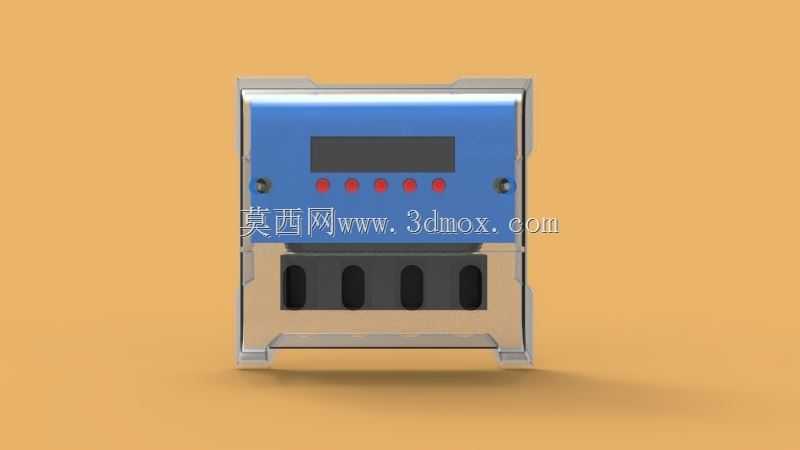

　　正面区域集成了段码式数显窗口与多颗状态指示灯，数显窗口做了内凹沉台设计，避免运输、安装过程中刮花显示面板，指示灯均匀排布在显示窗口下方，分别对应电源、脉冲、不同相序的运行状态，运维人员站在配电屏前即可快速识别设备运行是否正常，无需凑近查看细小标识。底部的接线端子区域做了间隔式隔离筋设计，每个接线位对应独立的空腔，能有效避免多股线接线时的线芯外露、相邻端子短路风险，端子旁预留了标识刻印位，可直接模印接线相序、进线出线标识，减少现场接线的错接概率。

　　两侧的导轨卡扣结构完全适配标准35mmDIN导轨的安装尺寸，安装时只需将表计上部卡入导轨上沿，下部按压即可自动锁止，拆卸时用一字螺丝刀撬动卡扣锁舌即可快速取下，单人操作无需额外辅助工具，适配批量配电盘装配的高效作业需求。整体外形尺寸控制在128×132×57mm，这个尺寸边界是经过多轮配电盘排布验证的，既不会占用过多导轨安装空间，在常规180mm深度的照明配电箱内也不会出现箱门无法闭合的问题，同时内部预留了足够的走线空间，电流采样、电压采样的线路不会出现挤压弯折的情况，能保证长期运行的线路可靠性。

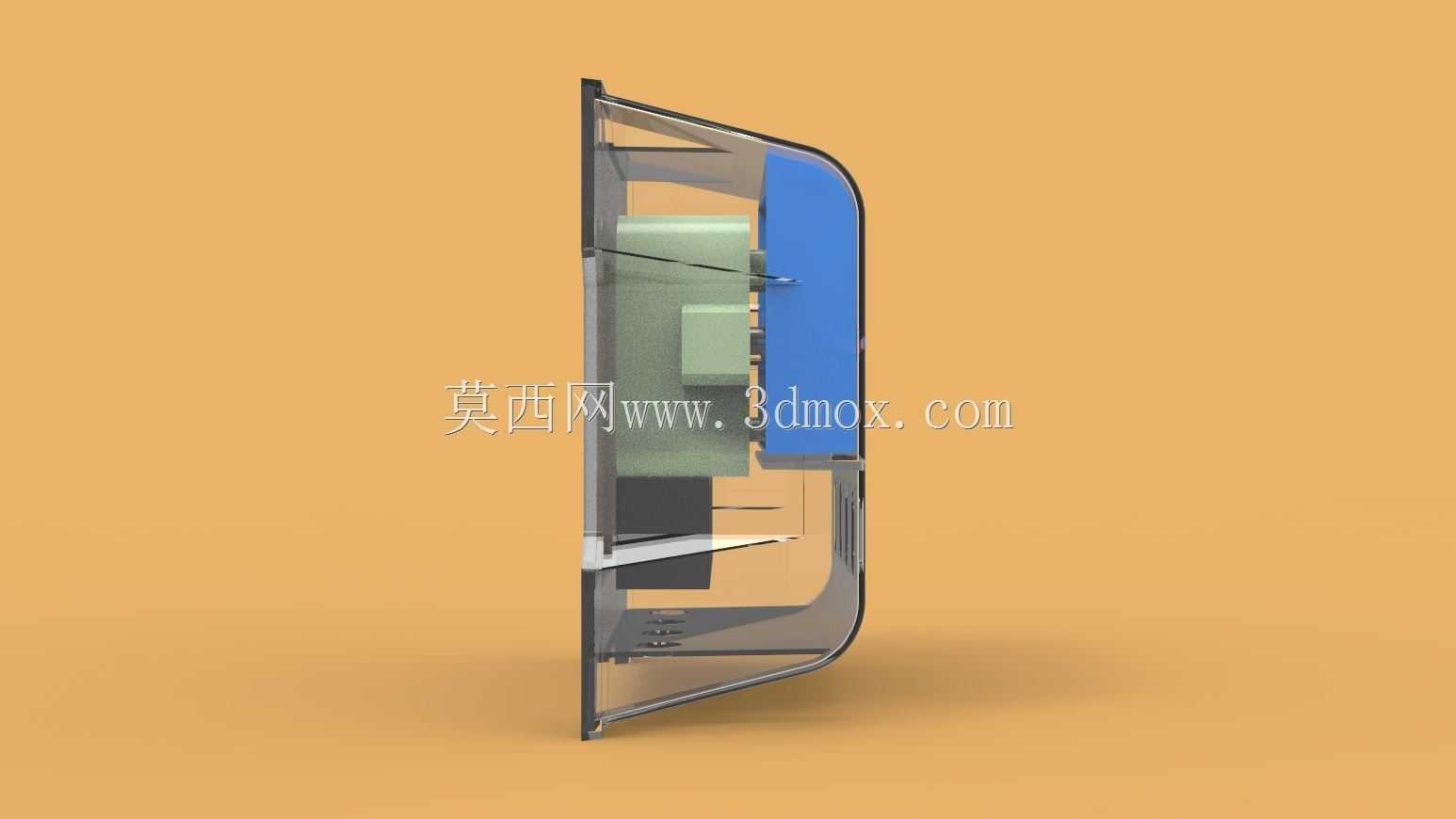

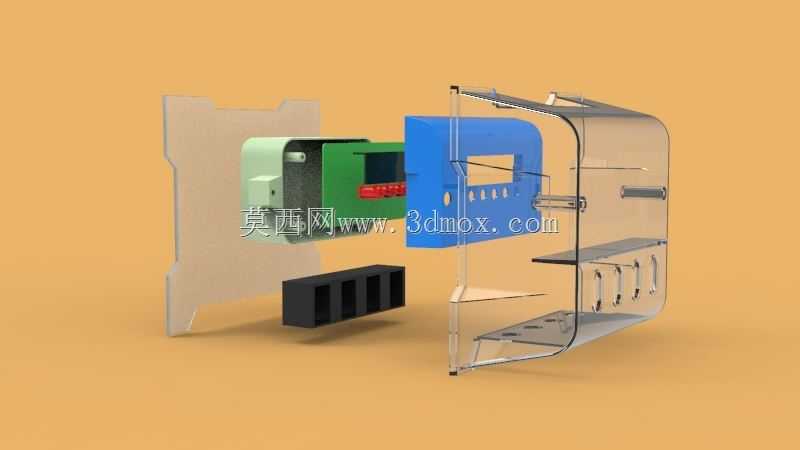

　　外壳的安装固定孔位除了导轨卡扣外，还预留了两侧的螺丝固定位，在振动较大的工业设备现场，可以额外加装螺丝进行二次固定，避免设备长期振动导致的导轨卡扣松脱、表计掉落问题。内部功能模块的布局采用上下分层结构，上部为计量采样与显示处理电路板，下部为接线端子与电流采样元件，强弱电区域做了物理隔离，减少强电回路对弱电采样信号的电磁干扰，保证计量精度的稳定性。透明外壳的卡扣连接结构做了多点位均匀分布，扣合后缝隙均匀，防护等级可达到IP40，能阻挡日常环境中的灰尘、细小杂物进入表计内部，同时外壳的阻燃材质满足配电设备的阻燃要求，出现内部故障时不会引燃周边配线。在实际选型适配时，这款表计的尺寸可以直接替换同规格的传统机械式电能表，安装孔位、导轨适配性完全兼容，老旧配电系统的计量改造场景下无需重新调整配电箱内的导轨排布、预留空间，直接替换即可完成升级，大幅降低改造的施工成本与时间成本。
